Funda de fibra de vidrio unidireccional

Refuerzo de fibra de vidrio axial en forma tubular para piezas compuestas con secciones transversales rectas, cónicas o variables.

Descripción del producto

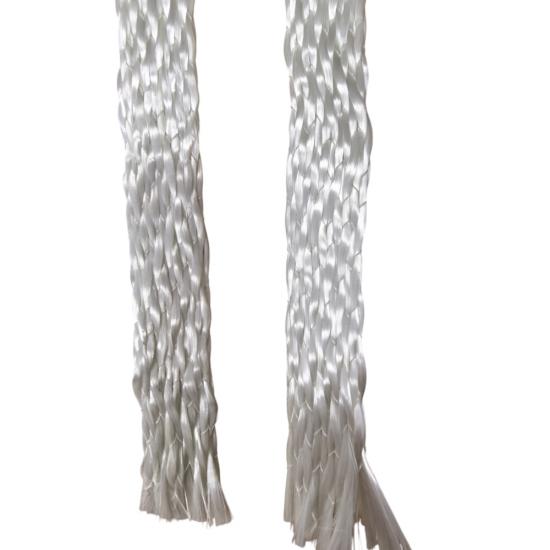

La funda de fibra de vidrio unidireccional BSTFLEX es un refuerzo tubular seco con sus hilos principales de fibra de vidrio dispuestos a lo largo de la funda. Unos hilos de soporte finos mantienen las fibras longitudinales en un tubo flexible, lo que permite a los fabricantes colocar el refuerzo alrededor de un mandril o de una pieza existente sin necesidad de cortar y unir una lámina plana. La funda está diseñada para la fabricación de compuestos impregnados en resina donde el refuerzo en la dirección longitudinal forma parte del diseño del laminado. El diámetro, el peso de la fibra, la construcción de los hilos de soporte y la longitud de suministro pueden especificarse para el proyecto.

Orientación y construcción de la fibra

En una funda trenzada biaxial convencional, los hilos principales se cruzan en ángulo. En esta construcción unidireccional, los hilos principales de fibra de vidrio siguen el eje de la pieza. Unos hilos de soporte más pequeños estabilizan la preforma tubular durante la manipulación y la colocación. Esta disposición es útil cuando el diseño del laminado requiere una parte sustancial de fibras en la dirección de 0 grados.

El diámetro instalado, la cobertura y la alineación de la fibra dependen de la construcción especificada y de la forma de la pieza. Para un componente cónico o curvo, la prueba de ajuste es la mejor manera de confirmar la cobertura y la longitud de corte requerida antes de la producción.

Aplicaciones típicas

• Refuerzo longitudinal de tubos, varillas y perfiles huecos de material compuesto
• Colocación de compuestos sobre ejes cónicos y mandriles con forma
• Refuerzo axial local en artículos deportivos, componentes industriales y ensamblajes personalizados
• Producción de prototipos y OEM donde una preforma tubular de fibra de vidrio simplifica la colocación de la fibra

La resistencia y las condiciones de servicio de la pieza terminada dependen del laminado completo, el sistema de resina, el proceso de curado y las pruebas de validación.

Selección de la funda adecuada

Comience con el diámetro de la pieza en sus puntos más pequeño y más grande, su longitud total y la dirección de las cargas. Especifique el tipo de fibra de vidrio o hilo requerido si su diseño lo controla. Proporcione también el peso objetivo de la fibra o el peso por área, el contenido permitido de hilos de soporte y la resina y el proceso de fabricación previstos.

El apresto de la fibra de vidrio debe adaptarse a la resina seleccionada. Confirme el humectado, el drapeado, la compactación y las propiedades del laminado curado con una muestra representativa. Si el diseño necesita fibras equilibradas alrededor de la circunferencia en lugar de un refuerzo predominantemente axial, compare nuestra funda de fibra de vidrio trenzada biaxial. Para una fibra de refuerzo diferente, consulte nuestras fundas trenzadas de fibra de carbono.

Suministro personalizado para la fabricación de compuestos

BSTFLEX puede revisar un plano, una muestra o un requisito de colocación de fibra para cotizar una construcción de funda adecuada. Discuta el diámetro nominal, la tolerancia del diámetro, el hilo de vidrio, la disposición de los hilos de soporte, el peso de la fibra, la longitud del rollo o de corte, el embalaje y el volumen previsto al solicitar una cotización OEM. Las especificaciones de producción y los datos de prueba deben acordarse para la construcción seleccionada antes de que se añadan a la hoja de datos del proyecto.

Preguntas frecuentes

¿Es esto lo mismo que una funda trenzada de fibra de vidrio normal?

No. La característica definitoria aquí es la orientación longitudinal de las fibras de vidrio de refuerzo principales. Una trenza biaxial estándar tiene sus fibras principales cruzándose en ángulos de trenzado. La orientación requerida depende de las cargas en la pieza terminada.

¿Se suministra la funda como un tubo compuesto terminado?

No. Es una preforma de fibra seca para su incorporación en una colocación de compuesto. La selección de la resina, la impregnación y el curado están determinados por el proceso de fabricación del cliente.

¿Qué información se necesita para una cotización?

Envíe el plano de la pieza o las dimensiones del mandril, los diámetros mínimo y máximo, la longitud, la especificación de la fibra de vidrio si es necesario, el peso objetivo de la fibra, el sistema de resina, la cantidad de prueba y el uso anual esperado.

Solicite una muestra o una cotización OEM

Dígale a BSTFLEX qué debe encajar en la funda y cómo se fabricará el compuesto terminado. Podemos usar esa información para discutir una construcción y una muestra para sus pruebas de colocación.
