Una especificación de aislamiento para hornos industriales debe describir algo más que el grosor de una manta. La capa requerida depende del diseño del horno, la temperatura en la ubicación del aislamiento, el espacio de instalación disponible, el método de soporte y el plan de mantenimiento. Un material que se adapta a un panel de pared plano puede necesitar un detalle de instalación diferente alrededor del marco de una puerta, una esquina, una sección de techo o un panel de acceso extraíble.
Al especificar una manta de fibra cerámica para un horno industrial, defina conjuntamente el grado de fibra, el grosor, la densidad, el ciclo operativo, la compresión instalada, la disposición de las juntas y las comprobaciones de aceptación.Esto proporciona al fabricante del equipo, al instalador del aislamiento y al equipo de compras una base común para evaluar el material y el revestimiento terminado.

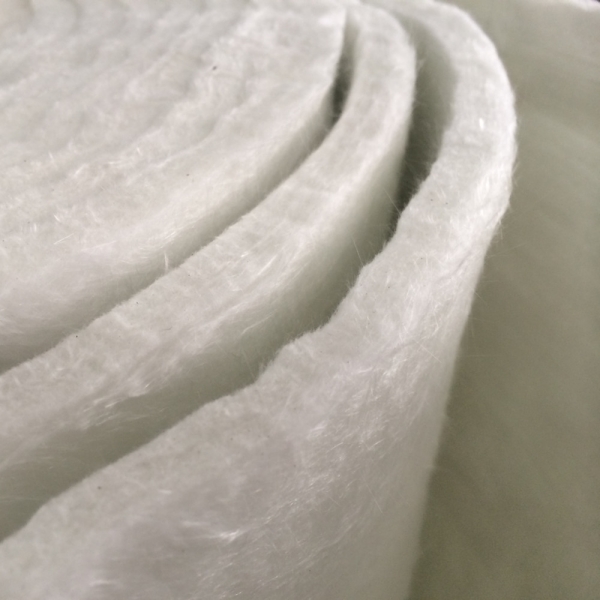

BSTFLEX suministra manta de aislamiento de fibra cerámica para aplicaciones de aislamiento industrial, incluido el aislamiento de huecos en paredes de hornos y estufas. Esta guía se centra en la información que los compradores deben proporcionar antes de solicitar una muestra o presupuesto. No asigna una clasificación de temperatura a cada grado de fibra cerámica ni a cada construcción de horno instalada.
Comience por la sección del horno que se va a aislar
Antes de seleccionar una manta, identifique dónde se instalará. Un horno industrial puede contener varias zonas de aislamiento, cada una con una temperatura, una disposición de soporte y un requisito de acceso diferentes.
- Paredes laterales: identifique si la manta se instala detrás de una capa protectora de cara caliente, dentro de la cavidad de un panel o contra otro material de revestimiento.
- Techo y secciones elevadas: describa cómo se soporta y retiene el aislamiento. La gravedad, la vibración y el acceso para el mantenimiento pueden afectar al diseño de la instalación.
- Áreas de suelo y paredes inferiores: indique si el material está expuesto a cargas, impactos, tareas de limpieza o residuos de procesos. Una manta flexible no debe tratarse como un material de suelo capaz de soportar cargas a menos que el diseño completo lo especifique expresamente.
- Marcos de puertas y paneles de acceso: proporcione las dimensiones de la abertura, la disposición de cierre y la profundidad de aislamiento disponible. Identifique si el aislamiento está fijado a la puerta o permanece en el cuerpo del horno.
- Conductos y secciones de transición: marque los cambios en la sección transversal, las esquinas, las penetraciones y las juntas donde puedan producirse huecos o una compresión excesiva.
Un dibujo con la zona de aislamiento marcada es más útil que el nombre del modelo del horno por sí solo. Si un pedido cubre varias zonas, enumérelas por separado en lugar de asumir que una especificación de manta sirve para todas las ubicaciones.
Defina la carga térmica real
El punto de consigna del horno no es necesariamente la temperatura que experimenta la manta de fibra cerámica. El aislamiento puede estar detrás de un revestimiento de cara caliente, junto a un espacio de aire o cerca de la carcasa exterior. Cada posición puede producir un perfil de temperatura diferente.
Incluya la siguiente información en su consulta:
- la temperatura normal de funcionamiento y el lugar donde se mide;
- la temperatura máxima o pico de corta duración, junto con su duración;
- los ciclos de puesta en marcha, parada y otros ciclos de calentamiento o enfriamiento;
- las horas de funcionamiento continuo y el patrón operativo anual previsto;
- la atmósfera del horno y cualquier gas de proceso relevante o exposición química;
- la temperatura en la cara caliente, dentro de la zona de aislamiento y en la carcasa, cuando se mida o esté disponible.
La temperatura de clasificación, las condiciones recomendadas de uso continuo y la temperatura de un revestimiento instalado completo no son valores intercambiables.Confirme el grado de fibra cerámica aplicable y su documentación técnica. No utilice un punto de fusión de la fibra ni una cifra de clasificación genérica como límite de funcionamiento continuo para el conjunto del horno.
Cuando se requiera un cálculo térmico, proporcione la construcción de la pared, la secuencia de capas, el grosor de cada capa, la condición del lado caliente y la condición ambiental. Los datos de conductividad térmica deben compararse a la temperatura media correspondiente y con la densidad indicada. Una cifra de conductividad sin su temperatura de prueba y la información de la muestra no es una base suficiente para comparar dos presupuestos.
Elija el grosor dentro del espacio de diseño disponible
La manta de fibra cerámica de BSTFLEX se ofrece en un rango de grosor de 6–50 mm. El grosor adecuado depende del rendimiento térmico requerido y del espacio disponible en la construcción del horno. Todo el rango no significa que cada combinación de grosor, densidad, longitud de rollo y revestimiento sea una configuración de stock estándar.
Al solicitar un presupuesto, distinga tres dimensiones:
- Grosor suministrado: el grosor nominal de la manta antes de su instalación.
- Grosor instalado: el espacio ocupado después de su colocación, incluida la compresión causada por el sistema de retención o los paneles circundantes.
- Profundidad de cavidad disponible: el espacio físico entre el revestimiento del horno, la carcasa o los componentes adyacentes.
Si la manta se comprime para ajustarse a una cavidad, indique la condición de instalación prevista. No asuma que comprimir una manta más gruesa en un espacio más pequeño produce el mismo resultado térmico que una manta fabricada para ese espesor instalado. La compresión puede cambiar la densidad, el contacto entre las capas y la forma en que se retiene el aislamiento.
Para un diseño multicapa, muestre el espesor de cada capa y la ubicación de sus juntas. El diseñador del aislamiento debe decidir si las juntas deben escalonarse, superponerse o disponerse de otro modo para adaptarse a la construcción del horno. Evite aplicar una distancia de solapamiento universal sin considerar el material, el cambio dimensional previsto y el método de instalación.
Considere la densidad junto con el espesor
La densidad es una especificación de material, no una simple clasificación de calidad. Una mayor densidad no proporciona automáticamente el mejor resultado de aislamiento para cada horno. La selección debe tener en cuenta la conductividad térmica a la temperatura relevante, el espesor instalado, los requisitos de manipulación y la forma en que se soporta la manta.
La información actual del producto C11 enumera un rango de densidad de 96–128 kg/m³ para la manta de fibra cerámica. Confirme la combinación requerida de densidad y espesor con la cotización y los datos técnicos aplicables. No compare un valor de densidad para el núcleo de fibra desnuda con la masa total de un conjunto revestido o convertido de otro modo.
Para la inspección de entrada, acuerde si la densidad se verifica directamente o mediante un método acordado de masa por área y espesor. Defina las dimensiones de la probeta, el acondicionamiento y el procedimiento de medición. Esto evita disputas causadas por comparar mediciones tomadas bajo diferentes condiciones de compresión o acondicionamiento.
Planifique la instalación y el método de retención
La manta de fibra cerámica es un material de aislamiento flexible. Necesita un sistema de instalación adecuado para mantenerla en su posición y protegerla de las condiciones presentes en el horno. El método de retención correcto depende de la carcasa del horno, el diseño del revestimiento, la orientación, la temperatura y el plan de mantenimiento.
Instalación en paredes y paneles
Muestre las capas del panel y la forma en que la manta se captura o retiene. Identifique las penetraciones, los puntos de fijación, los bordes y las transiciones. Compruebe que los sujetadores o soportes no creen una compresión local inaceptable ni dejen huecos sin aislar alrededor del perímetro.
Instalación en techos y partes superiores
Describa el sistema de soporte y la dirección en la que se instala la manta. El diseño debe tener en cuenta el propio peso del material, el ciclo térmico y el movimiento de la estructura del horno. No copie el espaciado de los anclajes o las cantidades de fijación de un horno no relacionado; esos valores deben determinarse para el sistema de revestimiento real.
Instalación en puertas y paneles extraíbles
Confirme si el aislamiento está fijado a la puerta, sujeto dentro de un casete extraíble o instalado como un inserto separado. La apertura y el cierre repetidos pueden alterar los bordes sin soporte. Una prueba representativa debe verificar el ajuste, la retención y si la manta se desplaza cuando se manipula el panel.
Juntas, esquinas y penetraciones
Marque las juntas, esquinas, aberturas de quemadores, penetraciones de sensores y otras interrupciones en el dibujo. Estas ubicaciones necesitan especial atención porque una capa de aislamiento puede ser continua en un dibujo plano pero discontinua después de la fabricación. Defina cómo el conjunto terminado cerrará alrededor de cada característica.
Compruebe el entorno más allá de la temperatura
Los hornos industriales pueden exponer el aislamiento a más que solo calor. Dependiendo del proceso, el material puede encontrar movimiento de aire, vibración, humedad durante el apagado, agentes de limpieza, vapores de proceso o contacto mecánico accidental.
Describa la exposición real en lugar de utilizar términos amplios como resistente a los productos químicos o a prueba de humedad. Identifique la sustancia, la concentración cuando se conozca, la temperatura y si el contacto es continuo u ocasional. Solicite información de compatibilidad específica para el grado cuando la atmósfera pueda afectar a la fibra u otras partes de la construcción.
Si la manta está cubierta por un revestimiento, malla o panel, especifique esa capa por separado. Un revestimiento puede ayudar a retener el aislamiento o protegerlo de la manipulación, pero no califica automáticamente al revestimiento completo para la abrasión, la velocidad de los gases, la exposición química o los requisitos de protección contra incendios.
Establezca los requisitos de inspección y aceptación antes de realizar el pedido
La aprobación de la muestra debe representar el material y la condición de instalación que se utilizarán en la producción. Acuerde los puntos de inspección antes de realizar el pedido, especialmente cuando la manta se vaya a cortar en piezas con forma o se instale en varias zonas del horno.
| Elemento de inspección | Qué acordar |
|---|---|
| Identidad del material | Grado de fibra, especificación del producto, identificación del lote y documentos técnicos suministrados con el pedido. |
| Espesor | Valor nominal, tolerancia, ubicaciones de medición y si la medición es antes o después de la compresión. |
| Densidad o masa | Densidad especificada o masa por unidad de área, unidades, tamaño de la probeta y si el valor se aplica al núcleo o al material convertido completo. |
| Dimensiones | Ancho y largo del rollo, tamaño de la hoja o contorno de la pieza cortada, junto con las tolerancias dimensionales. |
| Condición visual | Desgarros, adelgazamiento local, bordes dañados, contaminación, embalaje húmedo u otros defectos acordados. |
| Prueba de instalación | Ajuste alrededor de esquinas y aberturas, retención, cierre de juntas y espesor instalado. |
| Evidencia de exposición al calor | Indique la temperatura de ensayo, la duración, la atmósfera, el método de medición y el límite de aceptación cuando se requieran propiedades envejecidas térmicamente. |
Para un nuevo diseño de horno, apruebe una muestra representativa o una sección de prueba antes de autorizar la producción repetida. Registre la revisión del plano y la especificación de material aceptada. Si el diseño del horno cambia, revise si el espesor, la densidad, el soporte y los detalles de las uniones originales siguen siendo adecuados.
Opciones personalizadas disponibles

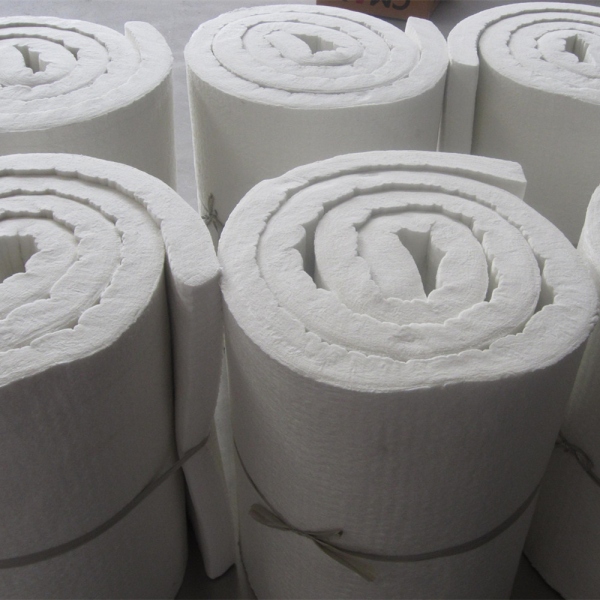

Para la manta de fibra cerámica p40, la gama de productos publicada cubre 6–50 mm de grosor y un rango de densidad declarado de 96–128 kg/m³, con un ancho nominal de 1.050 mm. Confirme la combinación disponible, la longitud del rollo y el embalaje para el pedido requerido.
Dependiendo del proyecto y de la revisión de fabricación, los compradores pueden analizar:
- el grosor requerido dentro de la gama de productos disponible;
- la selección de densidad sujeta a la especificación de material aprobada;
- las dimensiones del rollo y los requisitos de embalaje;
- longitudes de corte, hojas o formas basadas en planos cuando sea viable;
- cantidades de muestra y documentación de inspección para su aprobación.
No asuma que todas las combinaciones de grosor, densidad y dimensiones son existencias estándar. Envíe el plano y la cantidad anual o por lote para que se pueda revisar el formato de suministro antes de la cotización.
Utilizar junto con
Cuando un conjunto de horno requiera una capa textil separada o una cubierta resistente al calor fabricada, revise paño de fibra cerámica de alta temperatura como material separado. Su función, refuerzo y idoneidad de temperatura deben especificarse para el conjunto; no se incluye automáticamente con la manta de fibra cerámica lisa.
Para una construcción que requiera específicamente un revestimiento de papel de aluminio, compare la manta de aislamiento de fibra cerámica con papel de aluminio por separado. El núcleo cerámico, el papel y el sistema de unión tienen límites diferentes y deben evaluarse por separado.
Productos relacionados
- Manta de aislamiento de fibra cerámica — material de manta lisa para proyectos de aislamiento de hornos industriales y de fundición.
- Manta de aislamiento de fibra cerámica con papel de aluminio — una construcción revestida separada cuando se requiere una superficie de aluminio.
- Manta punzonada de fibra de sílice — otro material aislante a evaluar cuando el grado de fibra requerido o la carga térmica difiere.
- Lanas de aislamiento de alta temperatura — compare las familias de materiales aislantes disponibles.
Preguntas frecuentes
¿Qué grosor de manta de fibra cerámica debo especificar para un horno industrial?
Comience con el rendimiento térmico requerido y la profundidad de instalación disponible. BSTFLEX p40 se ofrece en un rango de grosor de 6 a 50 mm. La selección final también depende del grado de fibra, la densidad, el ciclo de funcionamiento, la compresión instalada y la disposición del revestimiento. Confirme la combinación requerida antes de hacer el pedido.
¿Una manta de fibra cerámica de mayor densidad siempre proporciona un mejor aislamiento?
No. La densidad debe evaluarse junto con el grosor y los datos de conductividad térmica a la temperatura media correspondiente. Una densidad más alta puede cambiar las características de manipulación y mecánicas, pero no debe considerarse como una mejora automática en el rendimiento térmico.
¿Se puede instalar la manta de fibra cerámica directamente contra la cara caliente de un horno?
Eso depende de la calidad de fibra seleccionada, la atmósfera del horno, la duración de la exposición y el diseño del revestimiento. Confirme si la manta está destinada a ser una capa de cara caliente, aislamiento de respaldo o una capa de cavidad cerrada. El valor de clasificación del material por sí solo no aprueba una instalación completa.
¿Cómo se deben disponer las juntas de la manta de fibra cerámica?
La disposición de las juntas depende de la geometría del horno, el número de capas, el cambio dimensional esperado y el método de sujeción. Marque las juntas y las penetraciones en el plano y acuerde las disposiciones de solape o alternadas con el diseñador de aislamiento. No aplique una distancia de solape universal sin comprobar la construcción real.
¿Puede BSTFLEX suministrar mantas de fibra cerámica en medidas personalizadas?
Se pueden revisar los requisitos de espesor, densidad, longitud, embalaje y piezas cortadas según plano especiales. Proporcione las dimensiones requeridas, la tolerancia y la cantidad para la revisión de fabricación. Confirme la combinación disponible y el formato de suministro con la cotización.
Solicite una revisión de especificación de manta de fibra cerámica
Envíe el plano del horno o boceto de la zona de aislamiento, el perfil de temperatura de funcionamiento, el espesor requerido, la densidad, las dimensiones y la cantidad de compra. Identifique si la manta se instala detrás de una capa de cara caliente, dentro de la cavidad de un panel o como parte de una sección desmontable. Incluya cualquier documentación de conductividad térmica, contracción o exposición al calor requerida para la aprobación.
BSTFLEX apoya la revisión de proyectos y el desarrollo de muestras a través de sus servicios de fabricación personalizada y OEM. Para la especificación del producto, visite la página de manta aislante de fibra cerámica BSTFLEX. Para otras familias de fibras, utilice el selector de material de aislamiento de alta temperatura.
Solicite una cotización y revisión de muestras con los detalles de la aplicación y el plano. Un resumen de instalación claro ayuda a alinear la selección de materiales, la fabricación y la inspección de entrada antes de la producción en serie.
