Dos juntas de renacuajo pueden tener el mismo diámetro de bulbo, cubierta de fibra de vidrio tejida y cola de montaje, pero sentirse completamente diferentes cuando se cierra la puerta de un horno industrial. La diferencia suele estar oculta dentro del bulbo: una junta contiene un núcleo de malla de alambre tejido con centro abierto, mientras que otra utiliza una construcción de malla más densa y rellena.
Para un comprador de mantenimiento, esa diferencia puede determinar si el repuesto se ajusta al sistema de cierre existente. Para un ingeniero de equipos originales (OEM), afecta a la fuerza necesaria para comprimir el sello, la distancia que puede recorrer el bulbo y cómo se comporta la unión tras ciclos de apertura repetidos. Esta guía compara juntas de renacuajo de núcleo hueco frente a núcleo de malla maciza desde el punto de vista del rendimiento de la junta terminada, y no solo por el nombre del material en un presupuesto.
Un núcleo de malla hueca está hecho de una estructura metálica tejida o formada con una región central abierta. Bajo una carga de compresión, parte del bulbo puede desviarse hacia ese espacio. La cantidad de desplazamiento depende del tamaño del alambre, la densidad de la malla, la construcción del tejido y la cubierta circundante.
Un núcleo de malla maciza es una construcción de malla de alambre rellena con mayor densidad, sin el mismo centro abierto. Aquí, malla maciza no significa una varilla de metal maciza y rígida. Describe cómo la malla metálica llena el bulbo. La estructura de alambre sigue siendo deformable, pero su respuesta de fuerza-deformación puede diferir de la de un núcleo hueco.
La aleación de metal es una decisión independiente. El acero inoxidable y el Inconel son opciones de material para el núcleo; la malla hueca y la rellena son opciones de geometría para el núcleo. Una orden de compra debe identificar ambas cuando se conozcan.
| Punto de especificación | Núcleo de malla tejida hueca | Núcleo de malla maciza o rellena |
|---|---|---|
| Sección transversal | Centro abierto rodeado por una estructura metálica tejida o formada | Interior del bulbo ocupado por una estructura de malla más densa |
| Mecanismo de deformación | La malla se flexiona y puede moverse hacia adentro hacia el centro | La estructura de malla se comprime y se reorganiza a través de su sección rellena |
| Oportunidad de diseño | Evaluar dónde sea relevante un desplazamiento considerable del bulbo o una fuerza de cierre limitada | Evaluar dónde se requiere una respuesta de soporte más firme |
| Variables que modifican el rendimiento | Tamaño del alambre, densidad del tejido, geometría hueca, diámetro del bulbo y tensión de la cubierta | Tamaño del alambre, densidad de empaque, construcción, diámetro del bulbo y tensión de la cubierta |
| Lo que no se puede dar por sentado | Que todos los bulbos huecos sean más suaves, más duraderos o más resilientes | Que todos los bulbos de malla rellena sean demasiado rígidos o mejores para sellar |
La tabla ofrece tendencias de diseño en lugar de valores de rendimiento garantizados. Una malla rellena con un empaque flojo puede requerir menos fuerza que un núcleo hueco con un tejido apretado a una altura de compresión determinada. La comparación solo cobra sentido una vez que se definen los perfiles terminados y las condiciones de prueba.
Considere la puerta de un horno con un rebaje para juntas, una tira de retención y pestillos mecánicos. Un repuesto puede coincidir con el diámetro exterior nominal original del bulbo, pero evitar que los pestillos alcancen su posición prevista. Si el nuevo núcleo requiere mayor carga en el espacio disponible, la coincidencia dimensional no habrá proporcionado un reemplazo funcional.
Por el contrario, un núcleo que se deforma fácilmente puede alcanzar la altura de instalación prevista con una carga inicial menor, pero aun así requiere una evaluación de su recuperación y contacto a largo plazo. Ninguna de las dos observaciones demuestra por sí sola que un núcleo sea mejor.
Por lo tanto, la comparación de ingeniería debe mantener tres magnitudes separadas:
Cuando la fuerza se mida en una muestra recta, informe tanto la longitud de la muestra probada como la carga. Si el resultado se expresa como fuerza por unidad de longitud, indique el cálculo y la configuración de la prueba. De lo contrario, es posible que las cifras de dos proveedores no se puedan comparar de manera justa.
Antes de decidir entre un núcleo hueco y un núcleo de malla relleno, determine la holgura que la puerta presenta a la junta. Mida en varias posiciones, particularmente cerca de las bisagras, los pestillos y las esquinas. Identifique si cada resultado representa la posición cerrada prevista en lugar de una puerta que se ha movido más debido a que se retiró la junta vieja.
Para un bulbo redondo, su diámetro nominal se puede utilizar como altura libre solo si se confirma dicha forma. Para un bulbo ovalado o comprimido previamente, registre la altura y el ancho de forma independiente.
La compresión geométrica nominal se puede calcular de la siguiente manera:
Compresión (%) = (Altura del bulbo libre - Altura del bulbo instalado) / Altura del bulbo libre x 100
A modo de ejemplo, un bulbo propuesto de 18 mm de altura libre instalado en una holgura de 14 mm tiene una compresión dimensional nominal de aproximadamente el 22%. Este ejemplo no establece un porcentaje de compresión aceptable para BSTFLEX ni para ninguna otra junta. Se deben comprobar la carga, la recuperación, la temperatura y el comportamiento de fuga para la construcción real.
Un reemplazo de mantenimiento también debe incluir el ancho de la cola de montaje, el grosor de la cola, el ancho general del perfil y la ubicación del bulbo en relación con los herrajes de retención. Una geometría de cola incorrecta puede desviar el bulbo de su línea de sellado prevista, incluso cuando el núcleo sea adecuado.
Un núcleo hueco es un candidato lógico para probar cuando una puerta tiene una capacidad de pestillo limitada o cuando una carga excesiva de la junta impide el cierre. Su centro abierto proporciona una posible trayectoria de deformación, pero la fuerza de trabajo real debe medirse en el perfil terminado propuesto.

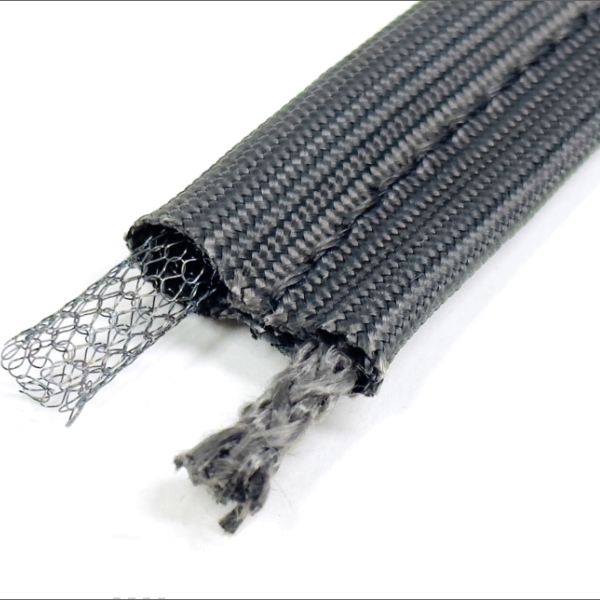

BSTFLEX ofrece una Fiberglass Cover Stainless Steel Hollow Core Tadpole Gasket. Esa página identifica la construcción del núcleo de centro abierto. Debe utilizarse como referencia de producto inicial para esta ruta de selección.
Se puede evaluar un núcleo de malla relleno cuando se necesita una respuesta más estructurada bajo las cargas de montaje y cierre disponibles. Un comprador debe solicitar la construcción de malla y una comparación de la carga de compresión en lugar de confiar en la palabra "sólido" para garantizar la rigidez.
La Fiberglass Cover Stainless Steel Core Tadpole Gasket de BSTFLEX es una referencia relevante de núcleo metálico. Su nombre de producto publicado actualmente identifica un núcleo de acero inoxidable, pero no establece por sí solo una construcción particular de malla rellena. Confirme ese detalle en el plano o en la cotización técnica antes de describirlo como un modelo de malla sólida.

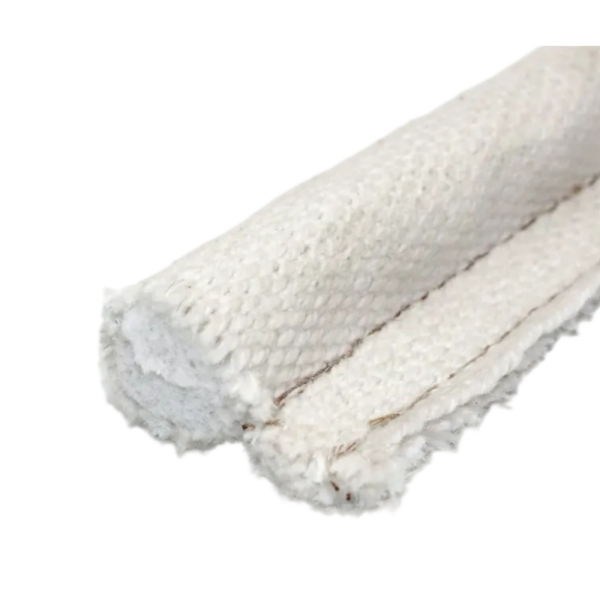

No todas las puertas industriales requieren un núcleo de malla metálica. Cuando se especifica una construcción a base de fibra, revise la Fiberglass Cover Fiberglass Core Tadpole Gasket. Los núcleos de fibra tienen sus propias características de compresión y deben probarse con la misma holgura de puerta y los mismos requisitos operativos, en lugar de tratarse como un punto de referencia universal de núcleo blando.
Una comparación significativa entre malla hueca y sólida requiere más de una fotografía de cada extremo cortado. Para la homologación de OEM, acuerde un plan de prueba pequeño y controlado antes de la producción de muestras. La siguiente secuencia ayuda a mantener los resultados comparables.
No transfiera el porcentaje de recuperación publicado por un competidor a una especificación de BSTFLEX. Los resultados de compresión permanente y recuperación dependen de la construcción terminada y del método de prueba. Una cotización debe indicar los valores medidos únicamente cuando se hayan establecido para esa junta específica.
| Registro | Información útil mínima |
|---|---|
| Identificación de la muestra | Cubierta, aleación del núcleo, geometría del núcleo, tamaño del bulbo, dimensiones de la cola y longitud de la muestra |
| Dimensiones del perfil libre | Altura, anchura y método de medición antes de la prueba |
| Dispositivo de prueba | Superficies de compresión, dirección de carga y disposición de montaje |
| Lecturas de carga frente a altura | Fuerza medida en cada altura comprimida acordada |
| Recuperación | Altura recuperada, intervalo de espera y deformación residual después de la descarga |
| Ciclos repetidos | Número de ciclos, secuencia de prueba y cambios observables |
| Exposición térmica | Temperatura en la junta, duración de la exposición y procedimiento de acondicionamiento |
| Criterios de aceptación | Límite de carga de cierre acordado, requisito de contacto, tolerancia dimensional y prueba de equipo aplicable |
Una simple hoja de cálculo de las mediciones puede ser más útil para un comprador de ingeniería que una simple declaración de que un núcleo es "altamente compresible". Permite al comprador juzgar si la junta alcanza la altura especificada dentro de la fuerza de pestillo disponible.
El límite operativo de una junta de renacuajo depende de todo el conjunto: tejido de la cubierta, revestimiento, aleación del núcleo, costura y la exposición en la línea de sellado. Una malla hueca no implica intrínsecamente una clasificación de temperatura menor o mayor que una malla rellena de la misma aleación y familia de construcción.
De igual manera, cambiar de acero inoxidable a un núcleo a base de Inconel es una decisión de ingeniería separada de cambiar entre geometría hueca y rellena. La decisión sobre la aleación debe tener en cuenta la temperatura real del núcleo, la atmósfera, la oxidación y cualquier exposición química relevante.
Evite utilizar la configuración nominal de la cámara del horno como la única entrada de temperatura. La junta puede experimentar una temperatura diferente debido a su posición en relación con el marco de la puerta, el revestimiento refractario, las superficies de contacto y la ruta de gas caliente.
Verifique la altura libre de repuesto, la separación instalada, la posición de la cola y la carga real al cierre. Una construcción de núcleo diferente puede estar contribuyendo al problema, pero unas dimensiones de bulbo demasiado grandes o unos elementos de sujeción desalineados pueden producir síntomas similares. No fuerce simplemente el cierre del pestillo.
Inspeccione para detectar deformación residual, movimiento bajo la barra de sujeción, esquinas dañadas y cambios en la alineación de la puerta. Una prueba de recuperación puede ayudar a comparar los núcleos candidatos, pero la pérdida de contacto no se puede diagnosticar únicamente a partir del material del núcleo.
Esto indica que la tela expuesta y la ruta de contacto del equipo merecen atención. El refuerzo de malla interna no evita automáticamente la abrasión de la cubierta exterior. Revise los bordes afilados, el movimiento deslizante y la necesidad de un textil diferente o de una construcción protectora externa especificada por separado.
Para puertas de hornos industriales, la carga de pestillo disponible y la variación alrededor del perímetro de la puerta suelen ser fundamentales para la decisión. Compare los candidatos en el espacio instalado del equipo en lugar de ordenar únicamente por el diámetro del bulbo del catálogo.
Para paneles de acceso a hornos, evalúe la exposición térmica además de la carga y la recuperación. Un núcleo adecuado no puede compensar un material de cubierta o costura inadecuado.
Para cubiertas de conductos y compuertas, considere la diferencia de presión, la vibración, la frecuencia de apertura y la fuga admisible. No se debe asumir que una junta tadpole textil es hermética al gas ni que cuenta con clasificación de presión sin la validación de la unión completa.
Para puertas de acceso grandes con espacios irregulares, mapee los espacios cerrados mínimo y máximo. Puede valer la pena probar un núcleo de centro abierto, pero tanto las regiones más ajustadas como las más anchas deben permanecer dentro del rango de trabajo validado de la junta seleccionada.
Para prototipos o suministros repetitivos de OEM, envíe un plano acotado y una hoja de condiciones de operación. Si se desconoce el núcleo existente, descríbalo como no confirmado y proporcione una fotografía del extremo cortado o una muestra representativa para su revisión.
| Campo de RFQ | Qué proporcionar |
|---|---|
| Aplicación | Puerta de horno, panel de horno, cubierta de conducto, compuerta u otra unión específica |
| Cubierta | Fibra de vidrio, sílice, cerámica, tejido tratado u otra cubierta requerida |
| Aleación del núcleo | Acero inoxidable, aleación especificada para alta temperatura o desconocido |
| Geometría del núcleo | Malla de tejido hueco, malla rellena o desconocido; incluya evidencia de la sección cortada |
| Dimensiones del bulbo | Altura y ancho libres, o diámetro cuando el bulbo es redondo |
| Colas y perfil | Ancho de la cola, espesor, ancho total y ubicación de montaje |
| Espacio instalado | Altura cerrada mínima, máxima y nominal en la línea de contacto del bulbo |
| Carga de cierre | Fuerza de pestillo disponible o criterio de fuerza-deflexión requerido, si se conoce |
| Servicio | Temperatura continua y máxima, duración de la exposición, vibración y frecuencia de los ciclos |
| Formato de pedido | Longitudes cortadas, material continuo o marco acabado con detalles en las esquinas |
| Cantidad | Muestras y volumen de producción previsto |
| Evidencia | Plano original, muestra, fotos o especificación existente |

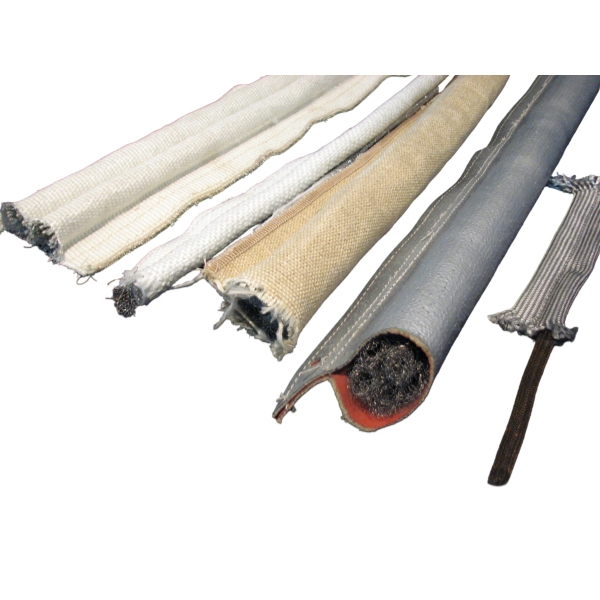

Para el desarrollo basado en planos y el suministro repetitivo, consulte la página de Custom Tadpole Gasket Manufacturer de BSTFLEX. Para ver la gama más amplia de cubiertas y núcleos, visite Tadpole Gasket and Tadpole Seal Products.
No. En esta categoría de producto, se refiere a una construcción de malla metálica más densa o rellena. Un núcleo de malla de alambre tejido no es lo mismo que una barra de metal rígida.
No se aplica ninguna regla universal. La geometría hueca puede proporcionar una vía de deformación hacia adentro, pero el diámetro del alambre, la densidad del tejido, el tamaño final del bulbo y la tensión de la cubierta determinan la respuesta real de carga-deflexión.
No. El acero inoxidable identifica la familia de aleaciones, mientras que la malla hueca o rellena identifica la estructura. Confirme ambos en la especificación de compra.
No necesariamente. La vida útil también depende de la temperatura de operación, la compresión, los ciclos, la abrasión de la cubierta, la exposición química, la geometría de montaje y cómo se utiliza la junta.
Puede ser posible después de una revisión de ingeniería, pero la sustitución cambia la construcción del núcleo. Valide el espacio instalado, la carga de cierre, la recuperación y el sello completo del equipo antes de aprobar el reemplazo.
Proporcione la sección transversal de la junta, el espacio disponible en la puerta, las condiciones de operación, la longitud y la cantidad requeridas. Si la aplicación tiene un requisito definido de fuerza de cierre o de fuga, incluya ese requisito en lugar de pedir únicamente un diámetro nominal.
La diferencia práctica entre un núcleo de malla hueca y un núcleo de malla rellena no es una clasificación abstracta de la blandura. Es cómo responde cada junta terminada a la carga real, el espacio y el ciclo de operación del equipo. Utilice la construcción del núcleo para formar una lista corta y, a continuación, califique la junta con respecto a la altura instalada requerida y las condiciones de servicio.
BSTFLEX puede revisar construcciones de núcleo de acero inoxidable hueco recubierto de fibra de vidrio y núcleo de acero inoxidable recubierto de fibra de vidrio como puntos de partida para una propuesta de equipo original (OEM) o de repuesto. Identifique explícitamente una variante de malla sólida o rellena antes de tratarla como un modelo aprobado.
