Funda de fibra de vidrio HTG para cableado eléctrico: Qué especificar

Un manguito diseñado para un cable en banco de trabajo puede resultar difícil de instalar una vez que el terminal ha sido engarzado. Además, podría quedar cerca del bobinado de un motor, una pieza caliente de un aparato o un borde metálico afilado. Estos detalles influyen en el manguito que se solicita. En el cableado eléctrico, el punto de partida útil es el conjunto terminado y sus condiciones de funcionamiento, en lugar de basarse únicamente en el diámetro y la temperatura.

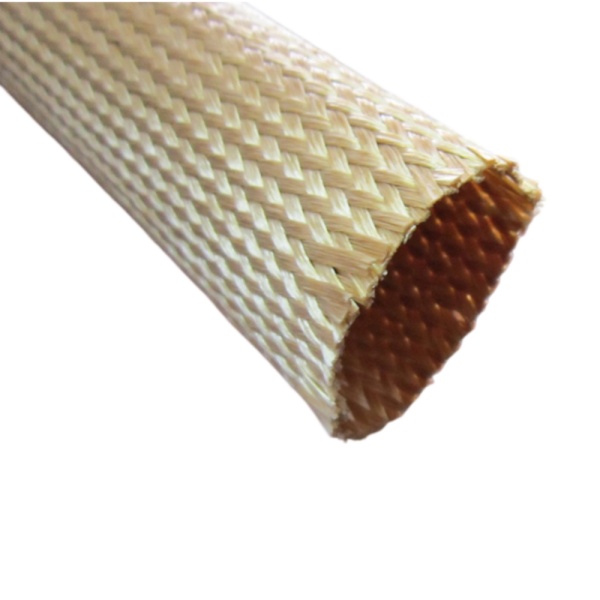

BSTFLEXmanguito de fibra de vidrio HTGEstá trenzado con hilo de fibra de vidrio E no alcalino, tratado térmicamente e impregnado con una resina flexible. La página del producto lo describe para el aislamiento y la protección mecánica del cableado en maquinaria eléctrica, motores y electrodomésticos. Las notas a continuación muestran cómo convertir esa descripción en una especificación de compra práctica.

Comience con el cable tal como se instalará.

Mida el diámetro exterior máximo que debe cubrir el manguito, incluyendo el aislamiento, empalmes, juntas y cualquier conector que no se pueda instalar posteriormente. Registre la longitud cubierta requerida y la posición de los extremos del manguito. Si la instalación implica pasar el cable a través de una carcasa o alrededor de una curva, realice una prueba con una muestra en el recorrido real. El calibre nominal del cable no describe el arnés terminado.

La página de productos HTG muestra diámetros interiores nominales de 0,5 mm a 30 mm, con diferentes tolerancias de diámetro y rangos de espesor de pared según el tamaño. Indique el diámetro interior nominal requerido y verifique la tolerancia para ese tamaño con respecto a la característica de instalación más grande y el diámetro mínimo necesario para un ajuste perfecto. Para la producción en serie, especifique la longitud de corte final y la variación que puede aceptar su ensamblaje.

Describe dónde llega el calor a la manga.

Indique al proveedor la temperatura normal en la ubicación de la funda, la duración de dicha exposición y cualquier evento breve, como el arranque o una condición de falla. La certificación HTG indica un rango de operación de -30 °C a 350 °C y picos breves de 400 °C. También indica la clase térmica C. Estas son las cifras publicadas del producto; no establecen la clasificación de temperatura del cable completo ni del conjunto del aparato. El aislamiento del conductor, las piezas cercanas y los requisitos de aprobación aún requieren una revisión específica.

Cuando la funda entre en contacto con un componente caliente, incluya un dibujo o una foto que muestre el punto de contacto. Si el calor proviene de una superficie cercana, indique la separación, el flujo de aire y cualquier protección ya instalada. Esto ayuda a distinguir un problema de contacto localizado del calor ambiental general dentro del gabinete.

Acordar la prueba eléctrica para el tamaño elegido.

La página del producto indica un rango de tensión de ruptura de 0,5 kV a 1,5 kV. Pregunte qué resultado corresponde al diámetro y la construcción que se están cotizando, y solicite el método y las condiciones de prueba. El rango que aparece en la página del producto no debe considerarse como la clasificación para todos los tamaños de manguito ni como un sustituto de la prueba del sistema de cableado instalado.

Para los cables de motor y el cableado de electrodomésticos, indique también al proveedor si la funda es una capa protectora adicional sobre un conductor ya aislado o si forma parte del sistema de aislamiento que está evaluando. Esta distinción determinará la documentación que necesitará su equipo de ingeniería. Si se requiere una norma o prueba específica, envíe su designación exacta junto con la consulta.

Compruebe el acabado de la resina y el proceso de ensamblaje.

HTG es una trenza de fibra de vidrio impregnada de resina. El acabado forma parte de las especificaciones del producto, por lo que debe incluirse cualquier barniz de bobinado, compuesto de encapsulado, adhesivo, agente de limpieza o calor de procesamiento utilizado después del enfundado. Verifique la compatibilidad con su proceso real e inspeccione una muestra después del corte, el roscado y el ensamblaje final. Si su proceso requiere una superficie diferente o un recubrimiento distinto, consúltelo antes de realizar el pedido de longitudes de producción.

Una capa exterior de caucho de silicona es una construcción separada. Para un requisito que específicamente exige un revestimiento de silicona, consulte lafunda de fibra de vidrio recubierta de caucho de siliconaEl producto debe compararse con la versión HTG, incluyendo sus propiedades declaradas y datos de prueba. Ambas versiones deben tener especificaciones y términos de búsqueda diferentes.

Enviar una consulta útil

Un breve informe técnico ahorra más tiempo que una larga lista de palabras clave generales. Incluya lo siguiente:

• Aplicación: cable de motor, arnés de electrodomésticos u otro conjunto eléctrico.
• Diámetro exterior del alambre o la unión terminada, más cualquier característica que deba cubrir el manguito.
• Longitud cubierta requerida, tolerancia de longitud de corte y método de ensamblaje.
• Temperatura normal y máxima en la manga, incluyendo la duración de la exposición.
• Prueba eléctrica o especificación del cliente, con la documentación requerida.
• Contacto con barniz, adhesivo, productos químicos de limpieza u otros materiales de proceso.
• Color preferido, cantidad del pedido y si se necesita una muestra de prueba.

BSTFLEX enumera el negro y el marrón claro como colores estándar, con otros colores disponibles bajo pedido. Su página de producto también muestra longitudes de rollo que dependen del tamaño, así que confirme la longitud exacta de la bobina y el embalaje para el diámetro seleccionado. Envíe el briefing completo a través dePágina del producto de manguito de fibra de vidrio HTGPara solicitar una muestra y un presupuesto que coincidan.
