El tejido de fibra de vidrio reforzado con alambre se puede utilizar en una junta de expansión de tejido cuando una capa textil flexible necesita más soporte mecánico del que un paño de fibra de vidrio liso comparable puede proporcionar. Las razones típicas incluyen vibración, movimiento repetido, instalación vertical, manipulación durante la fabricación o el mantenimiento, y la necesidad de conservar una integridad textil útil después de la exposición térmica.
El refuerzo metálico no debe añadirse por defecto. El alambre insertado modifica los requisitos de peso, flexibilidad, corte, costura y acabado de bordes. Tampoco hace que el tejido sea estanco a los gases, químicamente resistente ni capaz de soportar por sí solo la carga de presión de una junta de expansión completa.

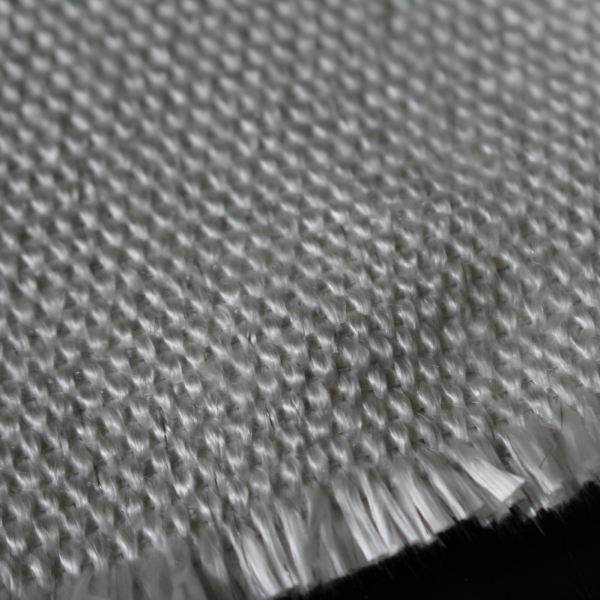

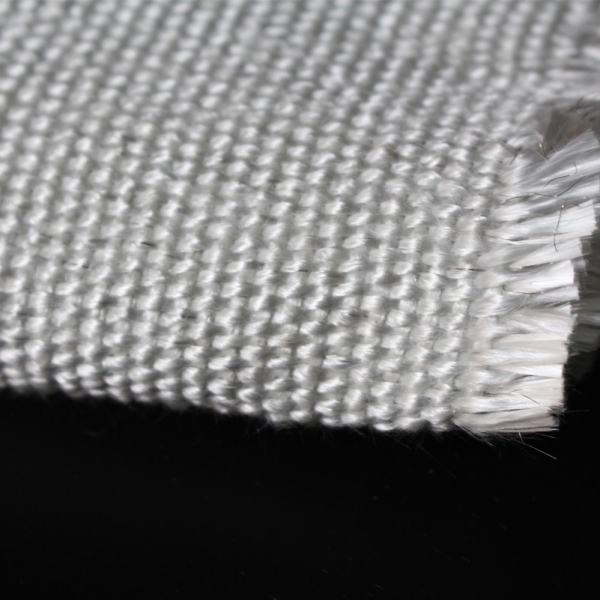

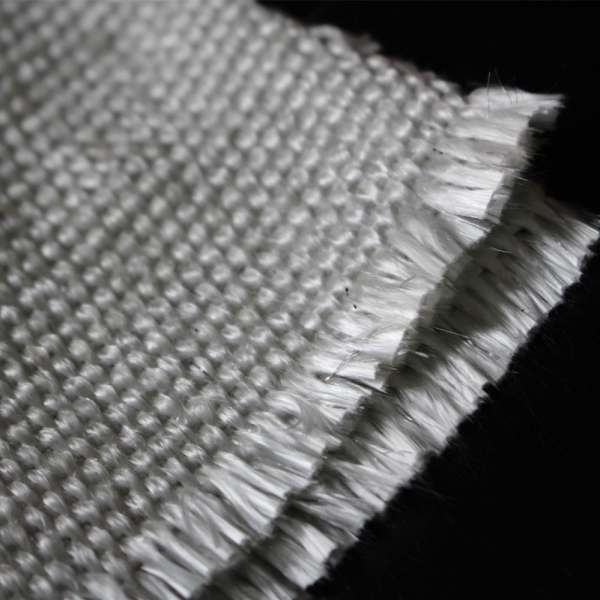

BSTFLEX suministra Tejido de fibra de vidrio de alta temperatura con inserción de alambre para la protección térmica industrial y suministra Juntas de expansión de tejido no metálico completas según la temperatura, el medio, el movimiento, la presión y las condiciones de instalación.
Vale la pena evaluar el refuerzo de alambre cuando la capa de fibra de vidrio cumple una función de soporte definida y las condiciones de servicio generan exigencias mecánicas que el tejido liso quizás no pueda satisfacer con suficiente margen.
Los desencadenantes comunes incluyen:
El refuerzo de alambre puede ser innecesario cuando un tejido de fibra de vidrio simple ya cumple con los requisitos especificados de resistencia, flexibilidad, temperatura y vida útil. La decisión correcta proviene de la función de la capa y el servicio operativo, no de la suposición de que más metal siempre significa un mejor rendimiento.
Una junta de expansión de tejido es normalmente un conjunto flexible multicapa. Cada capa puede realizar una tarea diferente, y el tejido reforzado con alambre seleccionado debe asignarse a una de esas tareas en el plano de construcción.
| Posible capa o componente | Principal función | ¿Se requiere automáticamente el refuerzo de alambre? |
|---|---|---|
| Capa de tejido de soporte | Soporta la carga mecánica dentro de la banda flexible | No. Depende de la resistencia calculada o cualificada y de las propiedades retenidas. |
| Capa textil del lado caliente | Proporciona protección térmica cerca del lado del proceso | No. Los requisitos de temperatura, abrasión y soporte deben evaluarse en conjunto. |
| Cubierta de almohada de aislamiento | Contiene aislamiento y mantiene la forma de la almohada | A veces, especialmente donde la vibración o la manipulación repetida son significativas. |
| Refuerzo alrededor de puños o bridas | Soporta áreas sujetas y atornilladas | Depende de la aplicación; el refuerzo local puede ser más adecuado que reforzar toda la correa. |
| Capa de sellado de gas | Controla la fuga de gas de proceso | No. El alambre insertado no crea estanqueidad a los gases. |
| Cubierta protectora contra la intemperie externa | Protege contra el agua, el aceite, los rayos UV y la manipulación | Normalmente se selecciona por el rendimiento del revestimiento y ambiental en lugar de solo por el alambre insertado. |
Cuando el material propuesto se denomina capa de soporte, el diseñador debe definir el requisito mecánico. Una afirmación general como «usar fibra de vidrio reforzada» no es suficiente para comparar proveedores o aprobar sustituciones.
El tejido de fibra de vidrio con alambre insertado y la malla de alambre de acero inoxidable independiente pueden aparecer ambos en construcciones de juntas de expansión de alta temperatura, pero no son intercambiables.
El tejido de fibra de vidrio con alambre insertadoes un textil tejido que contiene refuerzo metálico dentro del sistema de hilo de fibra de vidrio. Sigue siendo un tejido flexible que se puede cortar, coser e integrar en una correa multicapa o almohadilla de aislamiento.
La malla metálicaes una capa metálica separada. Puede estar cosida a una almohadilla de aislamiento, utilizarse para la retención de la forma o posicionarse para proteger el aislamiento del lado del flujo. La malla generalmente proporciona un nivel diferente de soporte metálico, rigidez y protección contra la abrasión.
| Punto de diseño | Tejido de fibra de vidrio con alambre insertado | Malla de alambre separada |
|---|---|---|
| Forma básica | Textil tejido flexiblecon alambre incorporado en el tejido | Malla o red metálica independiente |
| Función principal | Refuerzo textil y soporte dimensional | Retención mecánica, soporte de forma o capa metálica protectora |
| Corte y costura | Puede fabricarse como tela con herramientas ajustadas y tratamiento de bordes | Normalmente formado, fijado o cosido como un componente separado |
| Sellado de gas | No proporcionado por el alambre insertado | No proporcionado por la malla abierta |
| Flexibilidad | Generalmente más cercana a una capa de tela | Depende fuertemente del diámetro del alambre y de la construcción de la malla |
| Sustitución | Requiere revisión en función de la función especificada de la capa de soporte | No puede ser reemplazado por tela con alambre insertado sin una revisión del conjunto |
Una junta de expansión puede utilizar ambos materiales. Por ejemplo, la fibra de vidrio con alambre insertado puede actuar como una cubierta textil reforzada alrededor de una almohadilla de aislamiento, mientras que una malla separada protege o retiene la almohadilla en una posición definida.
Antes de especificar el refuerzo metálico, identifique el modo de fallo esperado o el requisito de rendimiento.
Un panel de tela grande o instalado verticalmente puede deformarse bajo su propio peso, ciclo térmico o manipulación repetida. El alambre insertado puede ayudar a que el tejido mantenga su forma, siempre que la dirección del refuerzo y la construcción completa coincidan con la carga.
Los textiles de fibra de vidrio pueden perder parte de su resistencia mecánica original después de una exposición térmica sostenida. Por lo tanto, una capa de soporte debe evaluarse según la resistencia requerida en servicio, no solo por su valor de tracción como material nuevo.
Cuando la resistencia retenida sea crítica, solicite datos de pruebas después de un acondicionamiento térmico o químico representativo. El valor inicial a temperatura ambiente por sí solo puede no describir el material después del servicio.
Las juntas de dilatación cerca de ventiladores, sopladores, hornos y equipos de proceso pueden experimentar vibración continua además del movimiento térmico. El refuerzo de alambre puede proporcionar soporte textil adicional, pero no elimina la necesidad de controlar la geometría de la correa, la holgura del revestimiento y el roce local.
Las correas de repuesto grandes y las almohadillas de aislamiento pueden dañarse durante el transporte, la instalación o el mantenimiento. Un tejido reforzado puede tolerar mejor la manipulación, pero el procedimiento de elevación, almacenamiento y instalación aún debe evitar cargas concentradas y bordes afilados.
Si se producen daños donde la correa entra en contacto con un revestimiento, brida o borde de conducto, agregar alambre puede no corregir la causa principal. Se deben inspeccionar primero la geometría y la holgura. El refuerzo puede sostener el tejido, but no debe utilizarse para aceptar contacto continuo con un componente metálico mal colocado.
La fibra de vidrio simple puede ser preferible cuando las propiedades mecánicas requeridas ya se logran sin alambre insertado. Puede ofrecer menor peso, mayor flexibilidad y un corte y costura más fáciles.
Las razones para conservar una construcción simple pueden incluir:
La decisión debe comparar la construcción mínima calificada con el requisito operativo real. Añadir cable sin un propósito definido puede aumentar el costo y la complejidad de fabricación sin mejorar el rendimiento que limita la vida útil.
El producto actual de fibra de vidrio con alambre insertado BSTFLEX se describe para servicio a alta temperatura por encima de 1000°F / 538°C. La temperatura exacta aceptable depende de la construcción seleccionada, el tratamiento, la carga y las condiciones de exposición.
El alambre de acero inoxidable no debe utilizarse como la clasificación de temperatura del tejido completo. El hilo de fibra de vidrio, el tratamiento superficial, la aleación del alambre y cualquier revestimiento contribuyen al rango utilizable.
Para una consulta sobre juntas de expansión, distinga:
Una temperatura de proceso alta puede reducirse antes de llegar a la capa de soporte mediante un cojín de aislamiento u otras capas térmicas. Por el contrario, una temperatura de gas aparentemente moderada aún puede crear puntos calientes locales debido a la radiación, fugas o contacto con un revestimiento metálico.
Una junta de expansión de tejido soporta la presión a través del elemento flexible completo, costuras, áreas de sujeción y geometría de soporte. La presencia de alambre de acero inoxidable en una capa de tejido no establece la capacidad de presión o vacío del conjunto.
Proporcione:
Bajo presión negativa, la correa puede ser arrastrada hacia el revestimiento de flujo o la abertura del conducto. Bajo presión positiva, el elemento flexible y las áreas de fijación pueden soportar una carga hacia afuera. El diseñador debe revisar conjuntamente el ancho de la correa activa, la construcción de las capas, las costuras, las abrazaderas y los espacios libres del revestimiento.
El refuerzo de alambre puede cambiar la rigidez y el comportamiento de flexión. No define cuánto movimiento axial, lateral o angular puede absorber la junta de expansión.
La capacidad de movimiento depende de:
No apruebe una tela más pesada o con un refuerzo más fuerte sin verificar si la correa resultante sigue siendo lo suficientemente flexible para el movimiento requerido. Un material que sea más resistente en una prueba de tracción plana aún puede ser menos adecuado para una correa doblada herméticamente o sometida a ciclos repetidos.
El alambre insertado puede incorporarse en una dirección de hilo o según otro patrón definido. Por lo tanto, la tela puede tener diferentes propiedades a lo largo de las direcciones de urdimbre y trama.
La especificación del material debe identificar:
Si el alambre corre en una sola dirección, rotar el patrón de corte puede cambiar cómo el refuerzo sostiene el componente terminado. Esto debe controlarse en los planos e instrucciones de corte en lugar de decidirse en el piso de producción.
El "alambre de acero inoxidable" no es una especificación de corrosión completa. La selección de la aleación puede importar donde el tejido se encuentra con gases de combustión húmedos, condensado, sales, ácidos o productos químicos de limpieza.
Indique el medio, el nivel de humedad, el punto de rocío y la posible química del condensado. Si el alambre puede quedar expuesto a través de un borde cortado o un área de tejido dañada, se debe considerar el entorno circundante.
No asuma que un alambre resistente a la corrosión convierte el tejido de fibra de vidrio completo en una barrera química. El tejido permanece permeable a menos que se incluya otra capa de sellado calificada.
Una capa de soporte proporciona resistencia mecánica y estabilidad. Una capa de sellado de gas limita las fugas. No se debe asignar al mismo material ambas funciones sin la evidencia adecuada.
El tejido de fibra de vidrio con alambre insertado puede soportar otra membrana en una junta de expansión multicapa, pero el alambre insertado no sella el tejido. Si la junta requiere estanqueidad a los gases de combustión u otro nivel de fuga definido, especifique el material de barrera y el método de prueba para la junta fabricada completa.
Revise las áreas con mayor probabilidad de afectar las fugas:
Aumentar el refuerzo no puede compensar una barrera de gas inadecuada o un detalle de fijación mal sellado.
Una almohadilla de aislamiento reduce la temperatura que llega a las capas exteriores de la correa y ayuda a llenar el espacio abierto del conducto alrededor del deflector de flujo. Se puede considerar una cubierta de fibra de vidrio reforzada con alambre donde la almohadilla requiera soporte adicional contra vibraciones, manipulación o ciclos térmicos repetidos.
El diseño debe especificar:
La almohadilla no debe obstruir el movimiento requerido ni colocarse de modo que el alambre, los pasadores o la malla dañen la correa flexible.
Las juntas rectangulares concentran el movimiento y la tensión alrededor de las esquinas. Un tejido reforzado puede ayudar a soportar la construcción, pero el diseño de las esquinas sigue siendo crítico.
Revisar:
Agregar una capa pesada completamente reforzada puede no ser la solución más eficiente si el problema se concentra en la esquina o en el área de sujeción. El refuerzo local a veces puede soportar la carga mientras conserva la flexibilidad en el tramo activo.
El alambre insertado afecta la fabricación textil. Se deben completar pruebas de producción antes de aprobar una nueva construcción para la fabricación en serie.
Comprobar:
El alambre sobresaliente puede dañar una membrana de sellado de gas o lesionar a los instaladores. Por lo tanto, los bordes cortados deben acabarse de acuerdo con la construcción aprobada en lugar de dejarse sin tratar.
El hilo de coser debe seleccionarse en función de su propia resistencia térmica y carga mecánica. Un tejido reforzado no protege una costura de menor capacidad contra fallas térmicas o cíclicas.
| Artículo de especificación | InformarInformación para solicitar |
|---|---|
| Construcción de fibra de vidrio | Identificación de filamento o hilo texturizado, ligamento y tejido base |
| Refuerzo de alambre | Aleación, diámetro cuando corresponda, colocación y dirección del refuerzo |
| Peso acabado | Valor nominal y tolerancia de fabricación |
| Espesor | Valor nominal, tolerancia y método de prueba |
| Ancho | Ancho de rollo útil y tolerancia de borde |
| Tratamiento superficial | Acabado liso, tratado térmicamente, tratado con vermiculita u otro acabado especificado |
| Datos de temperatura | Límites continuos y de corto plazo con condiciones de exposición |
| Datos mecánicos | Valores de tracción o desgarro en ambas direcciones y métodos de prueba aplicables |
| Rendimiento acondicionado | Resistencia retenida tras una exposición térmica o química pertinente, cuando sea necesario |
| Guía de fabricación | Recomendaciones de corte, costura, tratamiento de bordes y manipulación |
| Trazabilidad | Código de material, identificación de lote y documentos de inspección acordados |
Deben distinguirse los valores típicos y los valores mínimos garantizados. Cuando la capa sea estructuralmente importante, el diseñador debe definir el valor de diseño requerido y el margen de seguridad en lugar de depender de una descripción comercial.
| Condición del proyecto | RecomendadoEvaluación recomendada |
|---|---|
| El tejido plano ha funcionado de forma fiable | No añada refuerzo metálico sin un nuevo requisito o modo de fallo documentado. |
| El tejido se hunde o se deforma en servicio vertical | Revise la dirección del refuerzo, la separación de los soportes, el peso del tejido y la geometría instalada. |
| Las vibraciones repetidas dañan el textil | Evalúe el tejido con inserción de alambre, pero inspeccione también el contacto del revestimiento, la pulsación de presión y los detalles de fijación. |
| La resistencia tras la exposición a alta temperatura es crítica | Solicite datos de resistencia retenida tras un acondicionamiento representativo. |
| Una barrera contra gases necesita soporte | Utilice una capa de soporte definida especificando por separado la membrana de sellado cualificada. |
| Solo está fallando la zona de sujeción | Considere un refuerzo local en el manguito o la brida en lugar de reforzar todo el tramo flexible. |
| La correa debe doblarse a través de un radio pequeño | Compare prototipos reforzados y sencillos en cuanto a rigidez, grosor de costura y rendimiento de ciclos. |
| El flujo abrasivo pesado llega a la correa | Revise el revestimiento de flujo interno y las holguras antes de confiar en un tejido más resistente. |
Antes de actualizar a fibra de vidrio reforzada con alambre, documente por qué falló la tela existente.
Inspeccionar para:
Diferentes patrones de daño requieren diferentes acciones correctivas. Un nuevo tejido reforzado puede ayudar cuando a la capa de apoyo le faltaba margen mecánico. No corregirá la desalineación, la longitud activa inadecuada, el movimiento excesivo, un borde afilado del revestimiento o el material de barrera de gas incorrecto.
| Elemento de RFQ | Información que debe proporcionar |
|---|---|
| Alcance del suministro | Rollo de tejido, paneles cortados, cubierta de almohadilla, correa de repuesto o junta de expansión completa |
| Función de la capa | Capa de soporte, tejido del lado caliente, cubierta de almohadilla de aislamiento o refuerzo local |
| Temperatura | Temperaturas de proceso, de diseño, de excursión y esperadas de las capas de tejido |
| Medio | Composición del gas, humedad, condensado, polvo y partículas abrasivas |
| Presión | Condiciones de operación, de diseño, negativas, transitorias y de sobrepresión |
| Movimiento | Datos axiales, laterales, angulares, de torsión y de vibración con ciclos |
| Geometría | Tamaño redondo o rectangular, espacio instalado, bridas y detalles de las esquinas |
| Requisito de refuerzo | Aleación de alambre, dirección, valores mecánicos o muestra de referencia aprobada |
| Especificación de la tela | Hilo, tejido, tratamiento, peso, grosor, ancho y tolerancia |
| Fabricación | Hilos, costuras, empalmes, tratamiento de bordes y detalles de sujeción |
| Documentación | Ficha técnica, datos de pruebas acondicionadas, registros de inspección y aprobación de muestras |
| Cantidad | Prototipo, repuesto de mantenimiento o requisito de producción |
No. Muchas juntas pueden utilizar capas de soporte de fibra de vidrio simple cuando esos materiales cumplen con los requisitos de resistencia, temperatura y movimiento. El refuerzo de alambre debe responder a una necesidad mecánica definida.
No por sí solo. La capacidad de presión corresponde a la construcción completa de la junta de expansión, incluidas todas las capas de tela, costuras, abrazaderas, geometría y componentes de soporte.
No debe especificarse automáticamente como estanca a los gases. La estructura tejida sigue siendo permeable. Es posible que se requiera una barrera calificada independiente para el nivel de fuga especificado y el medio de proceso.
No. La fibra de vidrio con alambre insertado es un textil tejido reforzado. La malla de alambre es una capa metálica separada que se utiliza para la retención, protección o soporte. Se pueden usar juntas pero no son sustitutos directos.
No. Más alambre puede añadir peso y rigidez, y puede complicar la costura y el tratamiento de los bordes. El nivel de refuerzo debe coincidir con el requisito mecánico y la geometría de movimiento.
Sí. Se puede evaluar como una funda de almohadilla o textil de soporte donde la vibración, la manipulación o el ciclo térmico justifiquen el refuerzo. La almohadilla, la malla, el revestimiento y la correa flexible aún deben diseñarse como un sistema completo.
Solicite los valores relevantes en ambas direcciones del tejido, los métodos de ensayo, el estado mínimo o típico, y las propiedades retenidas después de un acondicionamiento térmico o químico representativo cuando dichas condiciones afecten a la capa de soporte.
Sí. BSTFLEX puede evaluar rollos de tejido, componentes textiles fabricados, correas flexibles de repuesto y conjuntos completos de juntas de expansión no metálicas a medida.
Para material en rollos, envíe a BSTFLEX la temperatura requerida, la dirección del refuerzo, la construcción del tejido, el grosor, el ancho, la cantidad y la función prevista de la capa. Revise el producto disponible Wire Inserted Fiberglass Fabric como punto de partida.
Para una correa de repuesto o un conjunto completo, proporcione la temperatura del proceso, la composición del gas, la presión, los movimientos, las dimensiones del conducto, los detalles de las bridas y fotografías o dibujos de la instalación existente. BSTFLEX puede evaluar los requisitos a través de su gama de Non-Metallic Fabric Expansion Joint.
Otras opciones de textiles recubiertos, sin recubrir, de sílice y reforzados se pueden comparar en la categoría High Temperature Fabric.
Póngase en contacto con BSTFLEX para la selección de materiales, la revisión de muestras y el soporte de cotizaciones. Indique si la consulta es para tejido en rollos, una capa de soporte fabricada, un componente de almohadilla de aislamiento, una correa de repuesto o una junta completa.
