Las mangueras hidráulicas agrícolas rara vez funcionan en un entorno limpio y estático. En tractores, cargadoras, cosechadoras e implementos montados, las mangueras pueden moverse a través de puntos de articulación, discurrir junto a soportes de acero, acumular polvo y residuos de cultivos, y sufrir contactos repetidos con superficies durante largos ciclos de trabajo.
Una funda de manguera tejida de polipropileno es una cubierta textil ligera que se utiliza para reducir la abrasión directa y organizar las líneas hidráulicas en estas zonas de desgaste mecánico.Para la compra de equipos originales (OEM) y repuestos, las preguntas importantes son: dónde roza la manguera, cómo se instalará el manguito, qué tamaño final se requiere y cómo se suministrará el material a la línea de montaje o a la red de servicio.

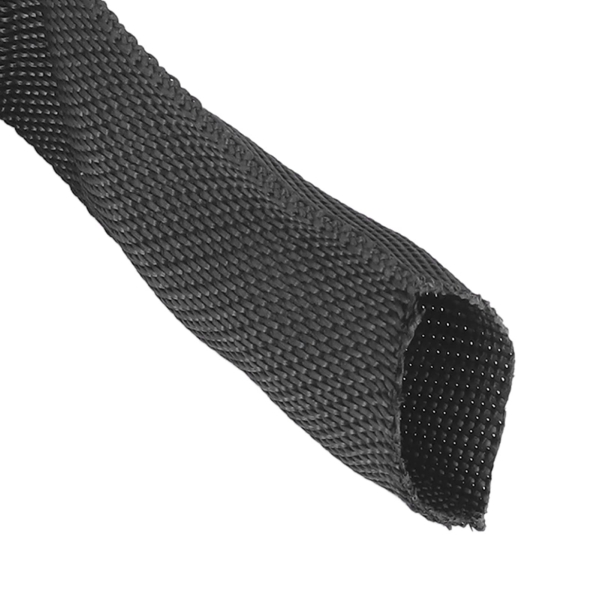

El BSTFLEXFunda protectora para manguera de polipropilenoEs una opción textil tejida para mangueras hidráulicas, líneas neumáticas, cables y tuberías expuestas al desgaste mecánico. Esta guía se centra específicamente en aplicaciones para equipos agrícolas y distingue entre las fundas textiles de polipropileno y los protectores de manguera en espiral.
Comience con la máquina, no con el catálogo de manguitos. Marque el área exacta donde la manguera entra en contacto con otra manguera, un soporte, bastidor, protector, abrazadera o estructura móvil. Luego, verifique si el contacto ocurre de forma continua, solo con el ángulo de giro máximo, durante el levantamiento del implemento o bajo cualquier otra condición de operación.
Los puntos de desgaste típicos en la agricultura incluyen el recorrido de la pluma del cargador, las zonas de articulación del tractor, las líneas del enganche de tres puntos, las conexiones de los implementos delanteros y traseros, los circuitos del cabezal de la cosechadora, las unidades de potencia hidráulica y los haces de mangueras auxiliares. El mismo manguito no sirve automáticamente para todos los puntos de desgaste, simplemente porque todos utilizan mangueras hidráulicas.
Si el trazado de la manguera crea un borde afilado, un punto de pellizco o una curvatura inaceptable, corrija el problema antes de recurrir a una funda externa. Un protector tejido debe actuar como capa de desgaste, no como sustituto de un correcto trazado y soporte de la manguera.
Utilice el diámetro exterior real de la manguera terminada. El diámetro nominal y el tamaño de la marca no definen la dimensión externa alrededor de la cual debe ajustarse la funda protectora. Para un haz de mangueras, indique el perfil general del haz en la disposición de enrutamiento prevista.
| Dimensión de la solicitud de cotización | Lo que el comprador debe proporcionar |
|---|---|
| Diámetro exterior de la manguera | Diámetro exterior real de la manguera terminada y, cuando corresponda, su tolerancia dimensional. |
| Perfil de ajuste máximo | Casquillo, acoplamiento o conector de mayor tamaño sobre el que debe pasar el manguito tubular durante la instalación. |
| Referencia del tamaño de la manga | Diámetro interior solicitado, ancho plano o rango de ajuste del proveedor, con el método de medición claramente identificado. |
| Longitud protegida | La sección que debe permanecer cubierta después de la instalación, incluyendo la ubicación de las abrazaderas, los accesorios y las juntas móviles. |
| Perfil del paquete | Dimensiones generales y disposición si varias mangueras comparten una misma funda. |
No compare directamente el ancho plano con el diámetro exterior de la manguera como si fueran la misma dimensión. Solicite al proveedor el rango de ajuste recomendado para la construcción cotizada y verifique el tamaño seleccionado en un montaje representativo.
Normalmente, una funda tubular de polipropileno requiere acceso por el extremo. Si la manguera se recubre con la funda antes de conectar los racores, el cuerpo de la manguera puede determinar el tamaño principal requerido. Si la funda se instala después del ensamblaje, el racor de mayor tamaño puede convertirse en la dimensión crítica de paso.
Analice la secuencia de instalación con el ensamblador de mangueras. El manguito no debe interferir con el engaste, la prueba de presión, la identificación de la manguera ni la inspección final. Si se requiere un manguito mucho mayor solo para que no interfiera con los racores, pruebe el conjunto completo antes de aprobar el tamaño.
Para mangueras ya instaladas donde no hay acceso al extremo utilizable, un manguito tubular de PP puede no ser la mejor construcción. Utilice elPágina de selección de protección para mangueras hidráulicascomparar una solución extraíble adecuada en lugar de tratar una funda tubular tejida como un producto envolvente.
La maquinaria agrícola es muy dinámica. Una manguera puede parecer correctamente protegida mientras la máquina está estacionada, pero entrar en contacto con el bastidor o una línea adyacente cuando la dirección, la pluma, el enganche o el implemento cambian de posición.
Durante una evaluación de primer artículo o de servicio aprobada, inspeccione la ruta protegida a través del movimiento previsto de la máquina. Preste especial atención a:
La funda debe permanecer sobre la zona de desgaste prevista sin crear ninguna restricción. Respete el radio de curvatura requerido por el fabricante de la manguera y las indicaciones de enrutamiento y sujeción del fabricante del equipo.
Una funda protectora de polipropileno tejido contra la abrasión y un sistema hidráulico de contención de roturas validado no pertenecen a la misma categoría de producto. La resistencia a la abrasión puede ayudar a reducir el desgaste externo, pero por sí sola no garantiza la contención de una manguera rota ni la protección contra un chorro puntual de alta presión.
Para aplicaciones agrícolas comunes que implican abrasión, especifique la funda textil de PP en función del ajuste, la resistencia al desgaste, la flexibilidad, la instalación y la exposición ambiental. Si un proyecto requiere contención de roturas, protección contra fugas puntuales o protección contra la inyección de fluidos en el personal, solicite evidencia de pruebas del sistema específicas del producto y utilice la construcción validada para dicha función.
La funda protectora nunca debe utilizarse para ocultar o volver a poner en servicio una manguera hidráulica dañada. Siga los requisitos de inspección y sustitución del fabricante de la máquina y de la manguera.
El polipropileno se utiliza en numerosas aplicaciones industriales debido a sus útiles propiedades químicas y de resistencia a la humedad, pero es necesario evaluar su compatibilidad con el entorno real. La maquinaria agrícola puede entrar en contacto con fluidos hidráulicos, grasas, fertilizantes, productos de limpieza, pesticidas, combustibles u otras sustancias, según la máquina y el proceso.
Para la revisión de materiales, identifique la sustancia, la concentración, la temperatura, la duración de la exposición y si el contacto es por salpicaduras ocasionales, contaminación repetida o inmersión continua. No asuma que una descripción general de un polímero establece la compatibilidad con todos los productos químicos agrícolas.
El uso en exteriores también puede implicar exposición a la luz solar, cambios de temperatura, barro y lavados repetidos. Si se requiere resistencia a los rayos UV, a la intemperie o alguna prueba ambiental específica, incluya dicho requisito en la solicitud de cotización y solicite datos que respalden la construcción de la funda cotizada.
Los fabricantes de equipos originales para el sector agrícola, los talleres de mangueras hidráulicas y los distribuidores de repuestos pueden necesitar la misma funda textil en diferentes formatos. Es importante definir el formato durante la fase de cotización, en lugar de asumir que todas las fundas se suministran de la misma manera.
| Formato de suministro | Puntos de compra para confirmar |
|---|---|

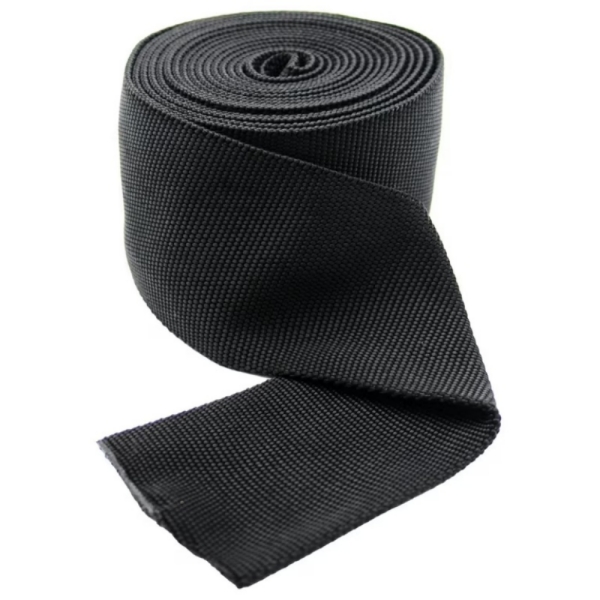

| Suministro de rollos | Longitud del rollo, requisito de longitud continua, uniones permitidas, etiquetado, método de corte y embalaje. |
| Piezas precortadas | Longitud final, tolerancia, estado del extremo cortado, piezas por paquete e identificación del número de pieza. |
| Kits de montaje OEM | Se requieren varios tamaños o longitudes empaquetados para una máquina o conjunto específico; confirme la viabilidad, las etiquetas y la secuencia de empaquetado antes de realizar el pedido. |
El suministro en rollo es ideal para talleres de mangueras que cortan material localmente para múltiples referencias. Las piezas precortadas reducen la manipulación local para ensamblajes OEM estables. Compare presupuestos que incluyan material utilizable, corte, identificación, embalaje y mano de obra de ensamblaje, no solo el precio por metro.
Varias fundas textiles negras pueden parecer casi idénticas en un almacén o en un banco de montaje. Para programas de producción repetitiva, registre el tamaño y la construcción aprobados con un número de pieza acordado. Si se requiere impresión o etiquetado especial, confirme esta capacidad para el producto exacto antes de incluirlo en la especificación de producción.
El plano o especificación de compra debe identificar, como mínimo, el material, la referencia del tamaño de la manga, la longitud final o el formato del rollo, el color, el embalaje y el nivel de revisión. Si un proveedor modifica la construcción del hilo, la estructura textil u otra característica controlada, determine si se requiere la aprobación de una nueva muestra.
Una aprobación de muestra útil debe responder a algo más que "¿encaja sobre la manguera?". Verifique el conjunto completo y registre:
Si el equipo cuenta con varios circuitos hidráulicos con mangueras de diferentes diámetros, no asuma que se puede usar un solo tamaño de manguito en todos los circuitos. Estandarizar los números de pieza puede reducir la complejidad, pero solo después de haber verificado cada conjunto previsto.
No. Este producto es una funda tubular textil. Un protector en espiral utiliza un perfil de plástico enrollado y tiene un método de instalación, estructura y especificaciones de compra diferentes. Mantenga separados ambos grupos de productos al seleccionar o cotizar protección para mangueras.
Puede considerarse para agrupaciones adecuadas, pero mida el perfil completo del agrupamiento y confirme que la disposición sea apropiada para el movimiento y el mantenimiento. Una sola funda exterior no proporciona separación entre las mangueras individuales dentro del agrupamiento.
Proporcione el diámetro exterior de la manguera, el tamaño del racor, la longitud protegida, el tipo de máquina, una fotografía o dibujo del recorrido, la ubicación del desgaste, el movimiento de funcionamiento, los fluidos o productos químicos previstos, la cantidad y el formato de suministro preferido.
No asuma que esto se debe al material o a la función de abrasión. Las funciones de inyección de fluidos y contención de roturas requieren pruebas de sistema específicas para cada producto bajo condiciones definidas.
Para el BSTFLEXFunda protectora para manguera de polipropilenoIndique el diámetro exterior de la manguera, el perfil máximo de la conexión, la longitud protegida requerida, el tipo de máquina o equipo, las condiciones de desgaste y el formato de suministro preferido (en rollo o precortado).
Incluya la cantidad de muestra, la cantidad de producción, el color, la identificación, el embalaje y cualquier documentación de prueba requerida. BSTFLEX puede revisar las dimensiones personalizadas y los requisitos de producción a través de suServicios de fabricación OEM y a medida.
Contacte con BSTFLEX y facilíteles el plano de su manguera hidráulica, una foto de su equipo o las especificaciones de compra.Para otras necesidades de protección contra la abrasión, reacondicionamiento, protección térmica o mecánica, consulte el documento completo.Gama de protección de mangueras hidráulicas.
