Fundas de manguera trenzadas de fibra de vidrio: expansión, cobertura y acabado de extremos cortados

En un presupuesto, una funda de manguera trenzada de fibra de vidrio puede parecer sencilla: basta con elegir el diámetro y la longitud y deslizarla sobre la manguera. Sin embargo, en la producción, la geometría del trenzado es crucial. A medida que el trenzado tubular se expande para cubrir una manguera, codo o conexión de mayor diámetro, su longitud instalada y la cobertura de la superficie pueden variar.

Por lo tanto, para las compras de fabricantes de equipos originales (OEM), el manguito trenzado de fibra de vidrio debe especificarse en función del ajuste final y la cobertura instalada, y no únicamente por el diámetro nominal.El método de corte y el tratamiento final también deben acordarse antes de que las piezas precortadas se envíen a producción.

El BSTFLEXManguera trenzada de fibra de vidrioEstá diseñado para la protección contra la abrasión mecánica y el aislamiento térmico básico alrededor de mangueras, tuberías y conjuntos de cables. Esta guía se centra en tres preguntas prácticas sobre la compra: cuánto debe expandirse la trenza, qué longitud de instalación se requiere y cómo controlar los extremos cortados.

¿Por qué están relacionados el diámetro y la longitud de la funda trenzada?

Una trenza tubular se compone de hilos que se cruzan en ángulo. Al empujar el manguito sobre un diámetro mayor, la trenza se abre radialmente y el ángulo de los hilos cambia. Esto permite que el manguito se adapte a curvas y secciones irregulares, pero también puede acortarlo en sentido axial.

La cantidad de acortamiento no es un porcentaje universal. Depende de la construcción específica del trenzado, el diámetro en reposo, el diámetro de la manguera, el perfil del racor y qué tan cerca se utilice el manguito de su límite de expansión. Por esta razón, no se debe asumir automáticamente que la longitud de corte en reposo sea igual a la longitud final protegida en la manguera.

Para ensamblajes OEM repetidos, pruebe el manguito propuesto en la manguera real o en un accesorio representativo. Registre tanto la longitud de corte sin estirar como la cobertura instalada después de que el manguito se haya ajustado al ensamblaje aprobado.

Mida la dimensión de paso más grande.

Comience con el diámetro exterior de la manguera terminada, pero no se detenga ahí. Si el manguito se instalará después de conectar los racores, el acoplamiento, férula, conector o transición de mayor tamaño en la ruta de instalación puede determinar la expansión mínima utilizable.

Aunque una funda pueda cubrir un racor grande, puede resultar una mala elección de producción si debe operar cerca de su máxima expansión a lo largo de toda la manguera. Una expansión excesiva puede abrir la trenza, reducir la cobertura textil y aumentar la diferencia entre la longitud en reposo y la longitud instalada.

Separe “Puede pasar por encima del accesorio” de “Se ajusta al cuerpo de la manguera”.

Se requieren dos comprobaciones. La primera es la holgura de instalación: ¿puede el manguito expandirse lo suficiente para pasar por encima del racor más grande? La segunda es el ajuste de funcionamiento: después de la instalación, ¿queda el manguito correctamente asentado en el cuerpo de la manguera sin holgura excesiva ni aberturas excesivas en la trenza?

Cuando el racor es mucho más grande que la manguera, un único tamaño nominal de manguito puede no proporcionar el mejor equilibrio. Evalúe el conjunto real antes de aprobar el tamaño. Si se necesita una construcción de instalación diferente, utilice laPágina de selección de protección para mangueras hidráulicascomparar otras opciones en lugar de forzar una funda trenzada inadecuada sobre el conjunto.

Especifique la cobertura instalada, no solo la longitud cortada.

Para piezas OEM precortadas, el dibujo debe distinguir entre:

• Largo de corte relajado:la longitud medida del manguito antes de que se expanda sobre el conjunto.
• Longitud de cobertura instalada:la longitud de la manguera que queda cubierta una vez colocada y posicionada la funda.
• Zona protegida requerida:la sección del dibujo de la manguera que debe permanecer cubierta durante su uso.

Estos valores pueden no ser idénticos. Si el ensamblaje requiere que el manguito se expanda considerablemente, la pieza sin estirar podría tener que ser más larga que la cobertura final requerida.

No utilice un porcentaje genérico a menos que se haya validado para la construcción exacta del manguito y el tamaño de la manguera. El método más fiable consiste en ajustar una muestra, medir el resultado y registrar la longitud de corte aprobada para ese número de pieza.

Verifique la cobertura en las curvas y las transiciones de diámetro.

Una trenza que se ve densa en una manguera recta puede abrirse de manera diferente en curvas o secciones más grandes. Inspeccione el ensamblaje final en las áreas más importantes: curvas, transiciones entre la manguera y los racores, abrazaderas y puntos de desgaste conocidos.

Para el control visual y de compra, defina qué significa una cobertura aceptable para el producto. Si la aplicación requiere una densidad de trenzado, una cobertura superficial o un aspecto de superposición específicos, defínalos con una muestra aprobada o una especificación medible, en lugar de utilizar términos como «trenzado apretado» o «uso intensivo».

La funda no debe ajustarse tanto como para dañar la cubierta de la manguera o deformar la malla protectora durante la instalación. Tampoco debe quedar tan suelta que se desplace fuera de la zona de desgaste prevista.

Planifique el control de los extremos de corte antes de pedir piezas precortadas.

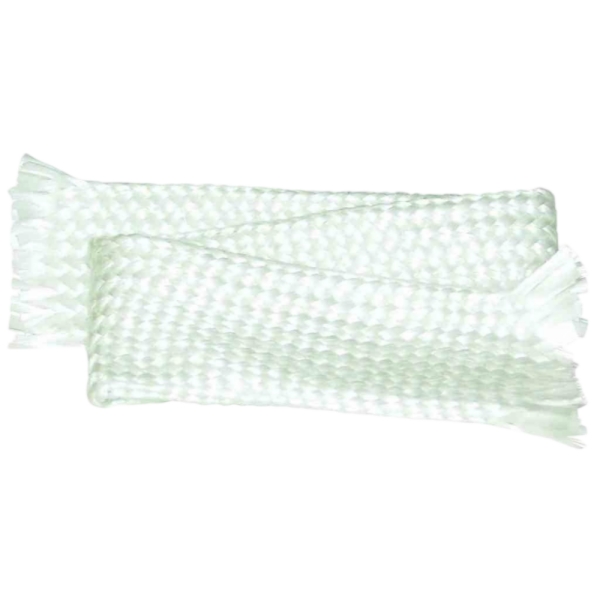

La trenza de fibra de vidrio simple puede deshilacharse al cortarla. El grado de deshilachado depende del hilo, la construcción de la trenza, cualquier tratamiento superficial y el método de corte. Para la producción repetida, defina cómo el proveedor cortará y manejará los extremos antes de aprobar el primer lote.

No asuma que una cuchilla caliente utilizada para el revestimiento termoplástico trenzado sellará la fibra de vidrio simple de la misma manera. La fibra de vidrio no es un material para revestimiento termoplástico. El método de control de extremos correcto debe coincidir con la construcción específica que se está suministrando.

Según las especificaciones del producto y el método de ensamblaje, el control de los extremos cortados puede incluir un envoltorio temporal homologado durante la manipulación, una cinta de acabado compatible, una abrazadera mecánica, un aglutinante o recubrimiento específico, u otro método de terminación validado. El tratamiento elegido no debe generar problemas térmicos, químicos o de instalación no autorizados.

Si se solicita una fibra de vidrio recubierta o tratada, confirme cómo el recubrimiento afecta el corte, la flexibilidad, la resistencia a la abrasión y el acabado final. No transfiera el método de corte de un grado sin recubrimiento a uno recubierto sin verificarlo.

Definir los criterios de aceptación del corte.

El suministro de rollos y piezas cortadas sirve para diferentes modelos de ensamblaje.

El suministro en rollos puede ser apropiado cuando el ensamblador de mangueras corta varias longitudes localmente. En ese caso, especifique la longitud del rollo, si este debe ser continuo, cómo se manejan los empalmes y qué método de corte está aprobado en el lugar de ensamblaje.

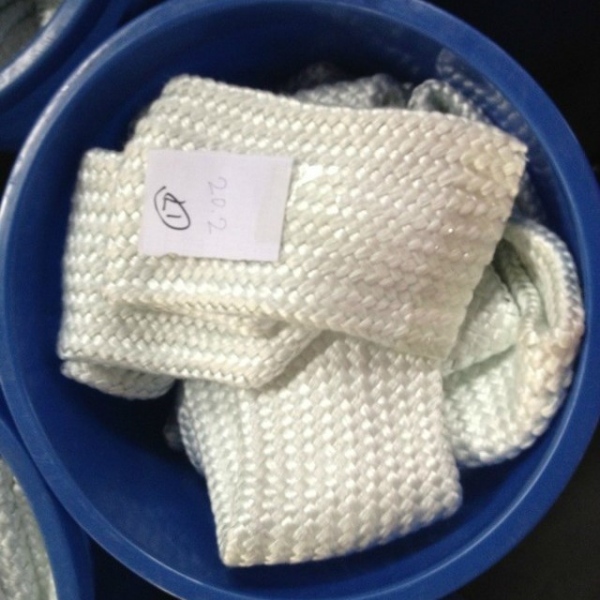

Las piezas precortadas pueden reducir el trabajo de corte local y mejorar la repetibilidad para los números de pieza de ensamblaje establecidos. Requieren un control más estricto de la tolerancia de longitud, el estado de los extremos, el etiquetado y el embalaje. Para un programa de mangueras con múltiples referencias (SKU), la identificación del número de pieza puede ser más importante que el diámetro nominal del manguito por sí solo.

BSTFLEX admite el suministro de piezas de longitud continua y cortadas para elManguera trenzada de fibra de vidrioConfirme el diámetro requerido, la longitud de la pieza, la cantidad total y el formato de embalaje con la cotización.

No convierta una funda básica de fibra de vidrio en una funda ignífuga.

La fibra de vidrio es incombustible, pero este hecho por sí solo no convierte a cualquier trenza de fibra de vidrio sin recubrimiento en un sistema completo de protección contra incendios. El producto p195 está diseñado para la protección contra la abrasión y el aislamiento térmico básico. No debe utilizarse como sustituto de una funda ignífuga homologada cuando la exposición a llamas directas, fuego de fluidos o altas temperaturas sea el requisito principal.

Para líneas hidráulicas que requieren una funda ignífuga recubierta de silicona específica, revise lamanguito ignífugo para manguera hidráulicaPor separado. Mantenga diferenciadas las evidencias de rendimiento y las palabras clave objetivo de las dos familias de productos.

Qué deben incluir los compradores de OEM en la solicitud de cotización

Para un proceso eficiente de muestras y presupuestos, proporcione lo siguiente:

• diámetro exterior de la manguera;
• dimensión exterior máxima del accesorio o conector;
• longitud de cobertura instalada requerida;
• Se solicita longitud de corte relajada, si ya está validada;
• Requisito de rollo continuo o pieza precortada;
• cantidad de piezas o metro total;
• condiciones de temperatura normales y máximas;
• principal fuente de desgaste y movimiento de la manguera;
• tratamiento de extremo cortado requerido;
• Requisitos de etiquetado y embalaje de números de pieza.

Si no está seguro del ajuste, envíe un plano de la manguera o una muestra representativa. Una comprobación de instalación del primer artículo es más fiable que elegir únicamente a partir del diámetro nominal del manguito.

BSTFLEX admite la revisión de aplicaciones, el desarrollo de muestras y las especificaciones de pedidos repetidos a través de suServicios de fabricación OEM y a medidaRegistre el tamaño de la manga aprobada, la longitud de corte, la cobertura instalada y el estado final para que los pedidos futuros puedan reproducirse con las mismas especificaciones de compra.

Preguntas frecuentes de los compradores sobre las fundas trenzadas de fibra de vidrio expandibles

¿Se acorta la manga al expandirse?

Sí, es posible. La expansión radial modifica la geometría de la trenza y puede reducir la longitud instalada. El cambio real depende de la construcción del manguito y del diámetro sobre el que se instala. Valide la longitud de corte en el conjunto real en lugar de utilizar un porcentaje de contracción universal.

¿Debo seleccionar el manguito según el diámetro exterior de la manguera o el diámetro exterior del racor?

Ambas dimensiones son importantes. El diámetro exterior de la manguera determina el ajuste normal durante la instalación, mientras que el conector o accesorio de mayor tamaño determina el paso necesario cuando el manguito se instala desde un extremo.

¿Se puede sellar una trenza de fibra de vidrio simple con un cuchillo caliente?

No lo dé por sentado. Si bien se suelen usar cuchillas calientes para fusionar las fundas trenzadas termoplásticas, la fibra de vidrio común no se comporta como un material termoplástico. Utilice el método de corte y control de extremos aprobado para la construcción con fibra de vidrio.

¿Se puede suministrar la funda precortada?

La página del producto BSTFLEX muestra longitudes continuas y piezas cortadas como opciones de suministro. Para pedidos de piezas precortadas, especifique la tolerancia de longitud, el estado de los extremos, la identificación y el embalaje antes de la aprobación de la producción.

Solicite muestras de manguitos de manguera trenzados de fibra de vidrio o un presupuesto.

Para el BSTFLEXManguera trenzada de fibra de vidrioIndique el diámetro exterior de la manguera, el tamaño máximo del racor, la cobertura instalada requerida, si se requiere un trozo cortado o un rollo, la cantidad y las condiciones de funcionamiento.

Póngase en contacto con BSTFLEX y envíenos su dibujo, muestra o especificación de compra.. Si la aplicación combina abrasión, acceso de adaptación, exposición a llamas o protección mecánica, utilice elPágina de selección de protección para mangueras hidráulicascomparar las construcciones adecuadas antes de realizar el pedido.
