Juntas de expansión de tela tipo correa frente a con brida: elección del perfil de conexión

Juntas de dilatación de tejido de tipo correa y con bridas utilizan diferentes métodos para conectar el elemento flexible a los conductos industriales. La diferencia afecta a más que a la apariencia. El perfil de conexión puede influir en el movimiento disponible, el espacio de instalación, el diseño del bastidor, la disposición del revestimiento, los trabajos de sustitución y la forma en que la correa flexible se sujeta o se atornilla al conducto contiguo.

Ninguna de las dos configuraciones es automáticamente mejor. Un diseño adecuado depende de la interfaz de conductos existente, los requisitos de movimiento, la temperatura, la presión, el medio de proceso, las condiciones de partículas y el acceso disponible para la instalación.

BSTFLEX fabrica juntas de dilatación de tejido no metálico a medida para sistemas de conductos industriales redondos, rectangulares y especiales. Esta guía explica las diferencias prácticas entre las configuraciones de tipo correa y con bridas, así como la información que los compradores deben proporcionar antes de seleccionar cualquiera de los diseños.

Comparación rápida: Tipo correa frente a tipo con brida

Esta tabla es una visión general de selección, no una regla de diseño universal. La geometría final y el rendimiento deben determinarse a partir de las condiciones reales del proyecto.

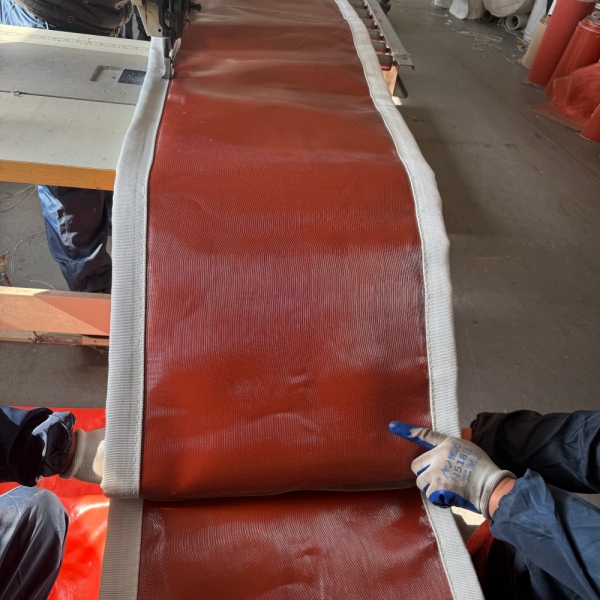

¿Qué es una junta de dilatación de tejido de tipo correa?

En una junta de dilatación de tejido de tipo correa, el elemento flexible se fabrica generalmente como una correa plana y se fija alrededor de bastidores metálicos diseñados para tal fin. Barras de sujeción, elementos de fijación u otro método de fijación aprobado sujetan la correa al bastidor.

La correa flexible abarca el espacio entre las áreas de fijación y se deforma a medida que los conductos contiguos se mueven unos en relación con otros.

Una disposición de tipo correa se puede utilizar con:

• Conductos redondos
• Conductos rectangulares
• Conductos cuadrados
• Grandes sistemas de escape industriales
• Conductos de aire caliente
• Sistemas de gases de combustión
• Conexiones de entrada y salida de ventiladores

Su principal ventaja no es simplemente que el tejido sea plano. El marco de fijación independiente ofrece al diseñador de juntas de expansión flexibilidad para establecer la posición de la banda, la zona de movimiento disponible y la distancia con respecto al gas de proceso.

Por qué importa el retroceso del marco

En un conducto de alta temperatura, colocar el elemento flexible más lejos del flujo directo de gas puede ser útil. Un marco de tipo banda puede crear un retroceso entre la ruta del gas y la banda flexible.

Ese espacio puede alojar componentes como:

• Revestimientos de flujo internos
• Aislamiento térmico
• Almohadas de aislamiento
• Barreras de acumulación
• Protección de cara caliente

El retroceso en sí no garantiza la protección contra la temperatura. La temperatura del gas, la geometría del revestimiento, la construcción del aislamiento y los materiales de la banda deben evaluarse en conjunto.

Para aplicaciones térmicas exigentes, consulte nuestra guía sobre juntas de expansión de tejido para altas temperaturas.

¿Qué es una junta de expansión de tejido con bridas?

En una junta de expansión de tejido con bridas, el elemento flexible incorpora bordes o patas en forma de brida que forman parte de la conexión con el conducto adyacente o la estructura de soporte.

Algunos fabricantes se refieren a ciertas versiones como:

• Tipo con bridas
• Tipo en U
• Tipo con bridas integrales

Estos términos están relacionados, pero no deben considerarse automáticamente idénticos en todos los fabricantes. El plano del proyecto debe definir la geometría real en lugar de depender únicamente de un nombre de configuración.

Una configuración con bridas puede ser útil cuando el sistema existente ya está diseñado en torno a una conexión de brida a brida o cuando el espacio de instalación disponible no se adapta a un gran marco de banda externo.

No seleccione únicamente por el espacio disponible

Puede ser tentador elegir una construcción con bridas siempre que el espacio de instalación sea corto. Ese enfoque puede ser engañoso.

La geometría flexible requerida aún debe acomodar:

• Compresión axial
• Extensión axial
• Movimiento lateral
• Movimiento angular
• Movimiento combinado
• Deformación relacionada con la presión
• Ciclos térmicos repetidos

Una conexión compacta que no proporciona suficiente material flexible para el movimiento requerido no mejora simplemente por encajar entre las bridas existentes.

El tipo de banda no significa solo banda

Una junta de tipo banda se puede suministrar en diferentes alcances.

Dependiendo del proyecto, el suministro solicitado puede incluir:

• Solo banda flexible
• Correa flexible con componentes de aislamiento
• Correa con barrera de acumulación
• Correa con revestimiento interno
• Estructura metálica completa y conjunto flexible
• Unidad de junta de expansión premontada

Esta distinción es especialmente importante para proyectos de reemplazo.

Si las estructuras metálicas existentes siguen siendo adecuadas, es posible que el cliente solo necesite una correa flexible de repuesto. Si las estructuras, los revestimientos o las superficies de fijación están dañados, reemplazar solo el tejido puede no restaurar la geometría o el rendimiento previstos.

Para una instalación existente, utilice nuestra guía de medición de juntas de expansión de tejido de repuesto antes de preparar la solicitud de cotización (RFQ).

El tipo con brida no significa una brida estándar

La frase "junta de expansión con brida" no debe interpretarse en el sentido de que todas las juntas utilicen una brida de tubería estándar.

Las juntas de expansión de tejido industrial se conectan con frecuencia a conductos grandes fabricados. Su conexión puede ser rectangular, redonda, cuadrada o específica del proyecto.

El plano debe identificar:

• Dimensiones de la abertura del conducto
• Ancho de la brida
• Grosor de la brida cuando corresponda
• Diámetro del orificio
• Espaciado entre los orificios para pernos
• Construcción de esquinas
• Distancia de conexión
• Dimensiones de perfil flexible

Para sistemas rectangulares grandes, el perfil de esquina y el comportamiento del lado largo merecen especial atención. Véanse las juntas de expansión de tejido rectangulares para conductos industriales para obtener orientación dimensional adicional.

El movimiento suele importar más que el nombre de la configuración

Un comprador no debe especificar únicamente:

«Tipo de correa requerido»

o:

«Tipo con brida requerido».shoz

El fabricante también necesita el requisito de movimiento real.

El perfil flexible debe diseñarse en torno a este margen de movimiento. Los nombres de configuración por sí solos no pueden establecer la capacidad de movimiento.

La temperatura puede cambiar la arquitectura preferida

Una alta temperatura del gas puede hacer que la relación entre la junta flexible y la trayectoria del gas sea especialmente importante.

Una construcción tipo junta puede proporcionar espacio para:

• Un retroceso respecto al flujo directo de gas
• Aislamiento interno
• Textiles para caras calientes
• Revestimientos de flujo
• Componentes de control de acumulación

Esto puede hacer que los arreglos de tipo junta sean útiles en muchos sistemas de conductos de alta temperatura.

Sin embargo, sería incorrecto concluir que cada junta de expansión de alta temperatura debe ser de tipo junta. Una construcción con bridas diseñada adecuadamente también puede ser adecuada cuando sus materiales, perfil y protección térmica coinciden con el servicio.

El paquete de materiales correcto puede combinar fibra de vidrio, fibra de vidrio recubierta, materiales a base de PTFE, textiles de sílice y aislamiento. Consulte nuestra guía sobre materiales de juntas de expansión de tejido para conocer la función de cada capa.

El polvo y la abrasión pueden favorecer una ubicación protegida de la junta

El gas cargado de polvo no determina automáticamente una construcción de junta o con bridas, pero puede afectar la arquitectura alrededor del elemento flexible.

Donde las partículas puedan golpear la junta directamente, el sistema puede requerir un revestimiento de flujo. Donde los sólidos puedan entrar en la cavidad de la junta y restringir el movimiento, también se puede considerar una barrera de acumulación.

Estos componentes realizan diferentes funciones.

Revestimiento de flujo: protege el elemento flexible del flujo directo de gas y del impacto de partículas.

Barrera de acumulación: ayuda a limitar la entrada o acumulación de sólidos dentro de la cavidad de la junta de expansión.

El diseñador aún debe proporcionar suficiente holgura para el movimiento completo especificado.

Considere la presión positiva y negativa

El elemento flexible cambia de forma bajo presión. Esto es particularmente importante en juntas de expansión de tejido grandes.

Bajo presión negativa, la junta puede ser atraída hacia el interior del conducto. Bajo presión positiva, el elemento flexible se carga en dirección opuesta.

Al comparar diseños de junta y con bridas, proporcione:

• Presión de operación normal
• Presión de diseño
• Signo positivo o negativo
• Unidades de presión
• Pulsaciones de presión conocidas

Si la junta de expansión está cerca de un ventilador o registrador, también se deben identificar las fluctuaciones de presión repetidas.

El tipo banda puede simplificar la sustitución futura de la banda

Una razón por la que la construcción de tipo banda puede resultar atractiva en aplicaciones de mantenimiento es que la banda flexible se puede sustituir por separado de los bastidores metálicos conservados.

Esto solo supone una ventaja cuando:

• Los bastidores siguen siendo estructuralmente adecuados
• Las superficies de fijación siguen siendo utilizables
• El revestimiento permanece correctamente posicionado
• La geometría original sigue siendo la apropiada
• Las condiciones de funcionamiento no han cambiado más allá de la especificación original

Por lo tanto, una banda dañada debería motivar la inspección del conjunto completo antes de realizar un nuevo pedido.

Consulte causas de fallo, inspección y prevención de juntas de dilatación textiles cuando una junta existente se haya rasgado, sobrecalentado, presentado fugas o sufrido daños repetidos.

Banda abierta o banda sin fin es una decisión independiente

El perfil de conexión y la forma de entrega están relacionados, pero no son la misma cuestión.

Un elemento textil de tipo banda se puede suministrar potencialmente como:

• Una banda cerrada o sin fin
• Una banda abierta preparada para un cierre aprobado en obra
• Parte de una junta de dilatación completa premontada

La elección correcta depende del acceso para la instalación y del método de unión aprobado.

Por ejemplo, una banda sin fin puede ser difícil de instalar alrededor de un conducto existente cuando no se puede desconectar ninguno de sus extremos. Una banda abierta puede solucionar el problema de acceso, pero su cierre en obra debe ser compatible con la construcción seleccionada.

Este tema debe especificarse independientemente de la elección entre perfiles de correa y con brida.

¿Qué pasa con las juntas de expansión de tejido de tipo combinado?

Algunos sistemas de juntas de expansión de tejido combinan características de las configuraciones de correa y con brida.

Un diseño combinado puede ser útil cuando las dos interfaces de conductos son diferentes o cuando la geometría del proyecto requiere diferentes perfiles de fijación en lados opuestos del elemento flexible.

No asuma que una configuración combinada es una solución universal para instalaciones difíciles. El fabricante aún necesita los mismos datos de ingeniería: dimensiones, movimiento, temperatura, presión, medio y geometría de instalación.

Instalación nueva frente a proyecto de reemplazo

Para un sistema de conductos nuevo

La configuración de la junta de expansión se puede coordinar con el diseño del conducto antes de la fabricación. Esto permite al diseñador evaluar:

• Retroceso del marco requerido
• Espacio cara a cara disponible
• Disposición del revestimiento
• Ancho de la correa flexible
• Acceso para el montaje
• Futuro reemplazo de la correa

En esta situación, seleccionar el tipo de correa o el tipo con brida puede ser parte del diseño original del sistema.

Para un reemplazo

La interfaz existente puede influir fuertemente en el perfil de reemplazo.

Antes de cambiar de tipo con brida a tipo de correa, o de tipo de correa a tipo con brida, evalúe si la modificación afecta a:

• Dimensiones generales instaladas
• Movimiento requerido
• Geometría del marco metálico
• Revestimiento existente
• Cargas de soporte del conducto
• Acceso de mantenimiento
• Alcance de fabricación en sitio

Un proyecto de reemplazo no debe cambiar la configuración simplemente porque un diseño parezca más fácil de fabricar.

Preguntas que los compradores deben hacer antes de elegir

Utilice las siguientes preguntas durante la revisión de especificaciones:

1. ¿Qué geometría de conexión ya existe?
2. ¿Es esta una instalación nueva o un reemplazo?
3. ¿Cuánta movimiento axial, lateral y angular se requiere?
4. ¿Cuál es el espacio disponible cara a cara?
5. ¿Es necesario retirar la correa flexible de la corriente de gas?
6. ¿Se requiere un revestimiento interno?
7. ¿Se requiere aislamiento?
8. ¿Hay presencia de polvo o partículas abrasivas?
9. ¿Será necesario reemplazar la correa sin quitar los marcos metálicos?
10. ¿Se puede instalar físicamente un elemento de bucle cerrado?
11. ¿Se requerirá un cierre de campo aprobado?
12. ¿Son idénticas las conexiones de entrada y salida?

Estas respuestas son más útiles para el fabricante de juntas de dilatación que elegir una configuración basándose únicamente en la apariencia.

Datos de RFQ para juntas de dilatación de tela tipo correa o con bridas

¿Qué configuración debe elegir?

Elija el perfil de conexión a partir del diseño completo del conducto, no del nombre del producto.

Se puede preferir una junta de expansión de tela tipo correa cuando el proyecto se beneficia de un marco de fijación separado, retroceso de la correa, construcción térmica multicapa, accesorios internos o un reemplazo futuro conveniente de la correa.

Una configuración con bridas puede ser apropiada cuando la interfaz del conducto existente utiliza un perfil de brida integral, el espacio de instalación es limitado o el movimiento diseñado puede ser accomodado de manera eficiente por esa geometría.

Se puede considerar una configuración combinada cuando las dos interfaces o los requisitos de instalación difieren.

Ninguna de estas afirmaciones reemplaza una revisión de ingeniería. La temperatura, la presión, el movimiento, la construcción del material y el acceso para la instalación aún deben evaluarse para el proyecto individual.

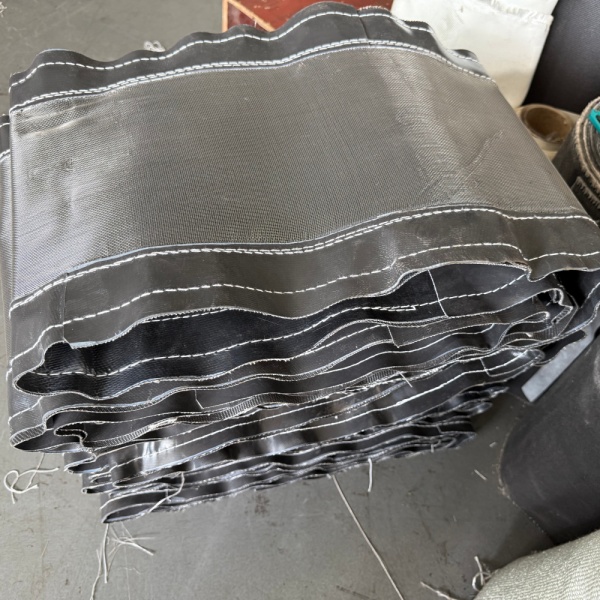

Juntas de expansión de tela personalizadas tipo correa y con bridas

BSTFLEX admite la producción basada en planos de juntas de expansión de tela personalizadas para sistemas de conductos industriales. Como fabricante de juntas de expansión de telafabricante de juntas de expansión de tela, podemos evaluar configuraciones tipo correa, con bridas y específicas para el proyecto de acuerdo con las dimensiones suministradas y los requisitos operativos.

Para un proyecto nuevo, envíe el plano del conducto, las condiciones del proceso y el movimiento requerido. Para un reemplazo, proporcione también fotografías, la disposición de la junta de expansión existente e información sobre qué componentes metálicos se espera que permanezcan en servicio.
