Seleccionar uncinta de juntas de renacuajoNo se trata simplemente de elegir el diámetro del bulbo. Dos juntas con un perfil exterior idéntico pueden comportarse de forma muy diferente cuando se modifican sus tejidos de recubrimiento, núcleos internos y tratamientos superficiales.
Para hornos industriales, estufas, hornos de cocción, calderas y recintos calefactados, la forma más útil de especificar un sello tipo renacuajo es tratarlo como una combinación de ingeniería de tres elementos:Cubierta exterior, núcleo interno y perfil acabado.
El tejido exterior determina en gran medida la capacidad de exposición de la junta. El núcleo controla la compresión y la recuperación. Las dimensiones del bulbo y la cola determinan cómo se ajusta la junta terminada al equipo.
BSTFLEX fabricaCintas de sellado tipo tadpole y sellos tipo tadpole de alta temperaturacon diferentes cubiertas de fibra de vidrio, sílice, cerámica, basalto, aramida y textiles revestidos, combinadas con estructuras de núcleo de fibra, acero inoxidable e Inconel.
El términocinta de juntas de renacuajoDescribe una familia de perfiles de sellado flexibles en lugar de una especificación de material fija.
Esta distinción es importante a la hora de buscar juntas de repuesto. Un producto descrito simplemente como "cinta para renacuajos" no le indica al ingeniero si el bulbo contiene cuerda de fibra de vidrio, fibra cerámica, malla de acero inoxidable o refuerzo de Inconel.
Una especificación útil debería identificar:
La cubierta es el tejido expuesto que rodea la bombilla. Normalmente también forma la parte plana que se utiliza para fijar la junta al equipo.
Se deben seleccionar diferentes materiales de recubrimiento según la exposición al calor, la abrasión, el calor radiante, el contacto con productos químicos y las condiciones del proceso circundante.

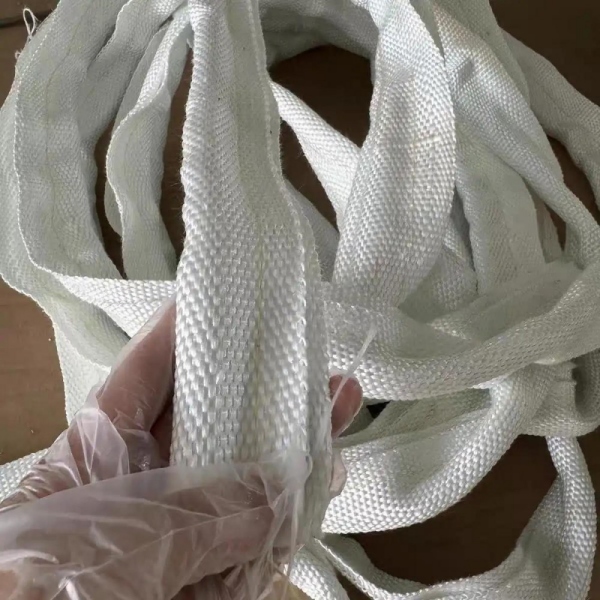

La fibra de vidrio es un punto de partida práctico para muchas aplicaciones de sellado térmico industrial. Proporciona una estructura tejida flexible que se puede moldear alrededor de diferentes materiales de núcleo.

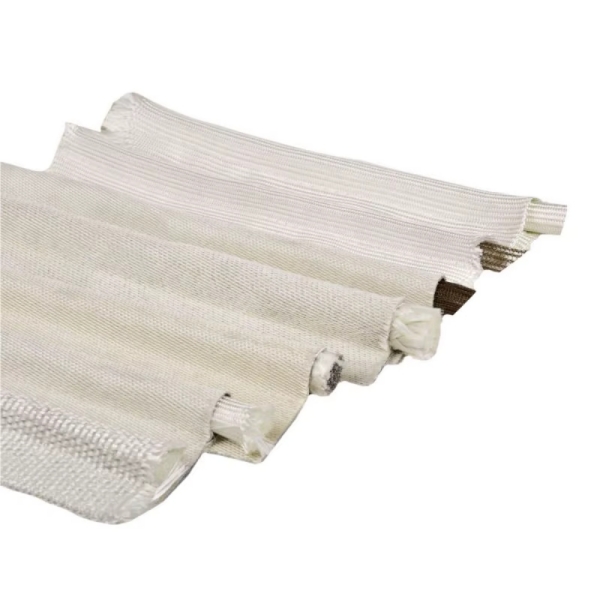

La ventaja importante no reside solo en la fibra de vidrio en sí, sino en la cantidad de configuraciones de núcleo que se pueden construir debajo de ella.
Para una construcción suave totalmente de fibra, BSTFLEX fabrica elCubierta de fibra de vidrio Núcleo de fibra de vidrio Junta TadpoleEl núcleo de fibra de vidrio proporciona una respuesta a la compresión relativamente suave sin refuerzo metálico.
Cuando se requiere mayor soporte mecánico,Cubierta de fibra de vidrio, núcleo de acero inoxidable, junta TadpoleCombina la cubierta textil con un núcleo metálico reforzado.
Para aplicaciones que requieren un mayor colapso del bulbo y una menor fuerza de cierre, elCubierta de fibra de vidrio, núcleo hueco de acero inoxidable, junta Tadpoleproporciona otra característica de compresión.
Se considera el uso de tela de sílice cuando las condiciones térmicas superan el rango práctico de las construcciones estándar de fibra de vidrio o cuando la especificación requiere una cubierta textil de mayor temperatura.
La cubierta se puede combinar con diferentes núcleos en lugar de utilizar automáticamente sílice en toda la junta.
Por ejemplo, elJunta de núcleo cerámico recubierta de tela de sílice tipo TadpoleCombina una superficie textil de sílice con un núcleo de fibra cerámica compresible.
Para aplicaciones que requieren refuerzo interno metálico, elJunta tipo renacuajo de alta temperatura con cubierta de tela de sílice y núcleo de InconelUtiliza un enfoque de ingeniería diferente: la tela de sílice aborda el entorno térmico expuesto, mientras que el núcleo de Inconel proporciona soporte metálico interno.
Las cubiertas textiles cerámicas se utilizan en condiciones de sellado térmico más exigentes, donde se requiere una estructura de fibra resistente a altas temperaturas.
Una vez más, la selección del núcleo modifica el comportamiento de la junta terminada.
ElCubierta de tela cerámica Núcleo cerámico Junta TadpoleProporciona una configuración textil/de fibra totalmente cerámica.
Por el contrario, elCubierta de tela cerámica Núcleo de Inconel Junta TadpoleUtiliza refuerzo metálico debajo de la cubierta cerámica.
Cuando la aplicación también implica una fricción sustancial o exposición mecánica, se puede incorporar una media metálica adicional.Media de Inconel, cubierta de tela cerámica, núcleo cerámico, junta TadpoleEstá diseñado en torno a este concepto de construcción multicapa.
Un recubrimiento o tratamiento puede cambiar las características superficiales de una junta de fibra de vidrio sin modificar la familia de fibras subyacente.
ElCinta de junta de fibra de vidrio recubierta de vermiculita para renacuajosEstá diseñado para el sellado térmico industrial donde se requiere una superficie de fibra de vidrio tratada y una construcción de núcleo reforzado.
Este tipo de construcción es relevante para puertas de hornos, calderas, hornos, estufas y otros equipos de procesamiento térmico.
El recubrimiento de silicona responde a un conjunto de requisitos diferente al del tratamiento con vermiculita.
Una superficie de fibra de vidrio recubierta de silicona puede proporcionar un exterior más liso, mejores características de manejo y mayor resistencia a ciertas exposiciones ambientales.
ElJunta de fibra de vidrio con revestimiento de silicona para renacuajosPor lo tanto, es mejor tratarlo como una familia de productos propia, en lugar de como un sustituto de todas las juntas de fibra de vidrio de alta temperatura.
Cuando la resistencia química, las características de liberación superficial o la limpieza del proceso son importantes, se puede considerar la fibra de vidrio recubierta de PTFE.
BSTFLEX fabrica elCubierta de fibra de vidrio recubierta de PTFE, núcleo de fibra de vidrio, junta Tadpole.con un núcleo interno de fibra de vidrio.
Debido a que el PTFE tiene sus propias limitaciones térmicas, esta construcción debe seleccionarse en función de la combinación real de temperatura y exposición química, en lugar de basarse únicamente en la temperatura.
El calor radiante plantea un desafío de sellado diferente al de la temperatura de contacto directo.
Para equipos expuestos a una cantidad significativa de energía radiante, se puede incorporar una superficie reflectante en la construcción de la junta.
ElJunta de fibra de vidrio aluminizada para renacuajosCombina un sustrato textil de fibra de vidrio con una superficie reflectante del calor para aplicaciones en las que la gestión del calor radiante forma parte de los requisitos de sellado.
La fibra de basalto ofrece otra opción de fibra mineral para el sellado térmico industrial.

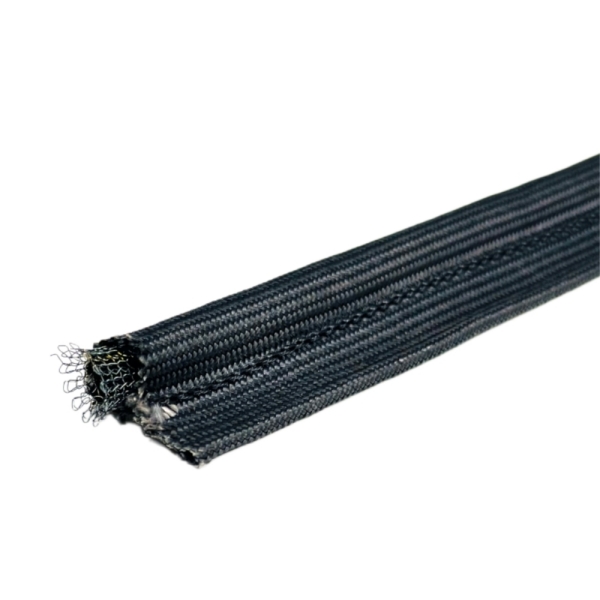

ElCubierta de tela de basalto Núcleo de malla de alambre Junta de renacuajoCombina la cubierta de basalto tejido con un núcleo interno de malla de alambre, lo que proporciona un equilibrio entre la flexibilidad del tejido y el refuerzo mecánico.
En algunos entornos de sellado, se da mayor importancia a la resistencia a la abrasión y a la durabilidad mecánica que a lograr la máxima capacidad de temperatura posible.
Para estas condiciones, se puede combinar un tejido de aramida con un núcleo de fibra térmica.
ElCinta de junta Tadpole con núcleo de fibra de vidrio y cubierta de aramidaEste método se basa en la combinación de una cubierta exterior de aramida con un núcleo interno de fibra de vidrio.
En las especificaciones de las juntas para altas temperaturas, el material de la cubierta recibe gran parte de la atención, pero el núcleo puede ser igualmente importante.
El núcleo influye en la facilidad con la que se comprime la bombilla, en la firmeza con la que ejerce presión contra la superficie de contacto y en la capacidad de recuperación del perfil tras la apertura de la puerta.

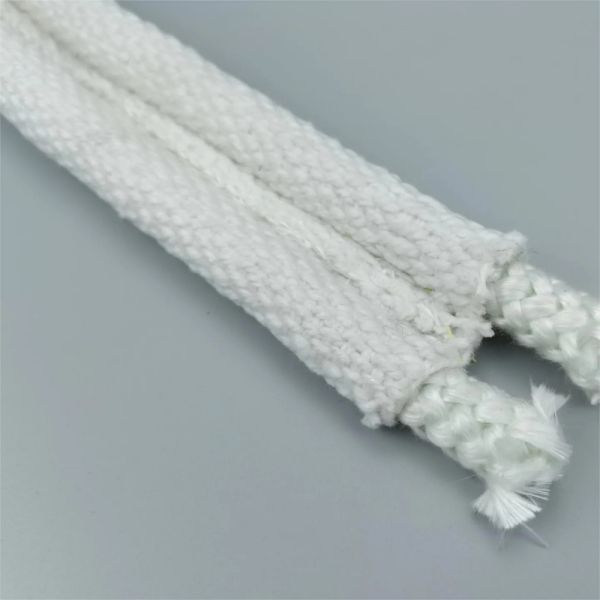

Un núcleo de fibra de vidrio produce un bulbo de sellado suave y no metálico. Es útil cuando la flexibilidad y la adaptabilidad son más importantes que el refuerzo metálico.
La densidad y la construcción del núcleo de fibra de vidrio influyen en la fuerza de cierre y el comportamiento de compresión de la junta terminada.
La fibra cerámica puede utilizarse cuando el núcleo en sí debe ser apto para entornos térmicos más exigentes.
Puede combinarse con tejido cerámico o tela de sílice, según la superficie exterior requerida y la construcción total de la junta.
Un núcleo de acero inoxidable proporciona refuerzo metálico a la bombilla.
Esta construcción puede proporcionar mayor soporte estructural y una resistencia útil en situaciones donde la junta experimenta ciclos de compresión repetidos.
Resulta especialmente relevante para las puertas y paneles industriales que se abren con frecuencia durante la producción o el mantenimiento.
Un núcleo metálico hueco no debe confundirse con un núcleo sólido convencional o un núcleo de malla densa.
Su estructura de centro abierto permite que el bulbo se colapse más fácilmente bajo presión. Esto puede reducir la fuerza necesaria para cerrar el equipo, al tiempo que permite que la junta se adapte a mayores variaciones en la holgura de sellado.
Por esa razón, unjunta de núcleo hueco tipo renacuajoPuede resultar especialmente útil en puertas grandes, tapas de acceso y superficies de contacto irregulares.
Se considera el refuerzo con Inconel cuando el núcleo metálico en sí debe operar en un entorno térmico más exigente.
Se puede combinar con cubiertas de sílice o cerámica para crear una junta en la que tanto el tejido externo como el refuerzo interno se seleccionan para un servicio severo.

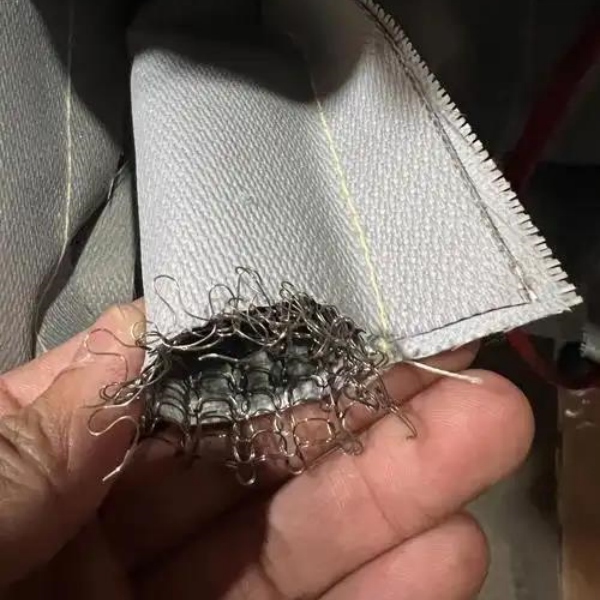

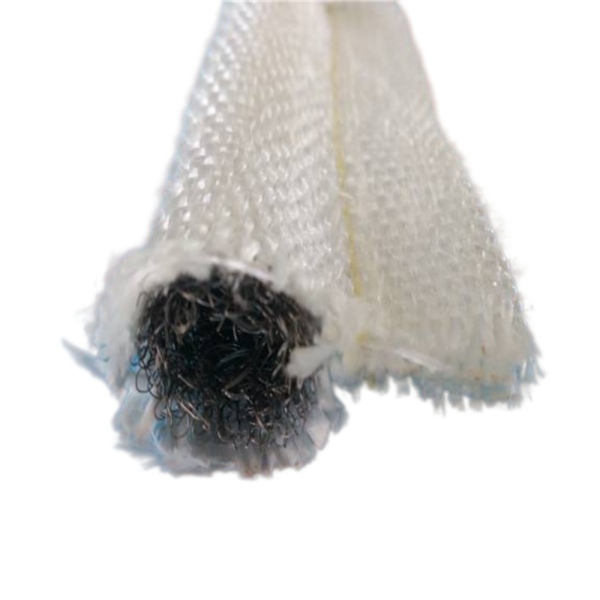

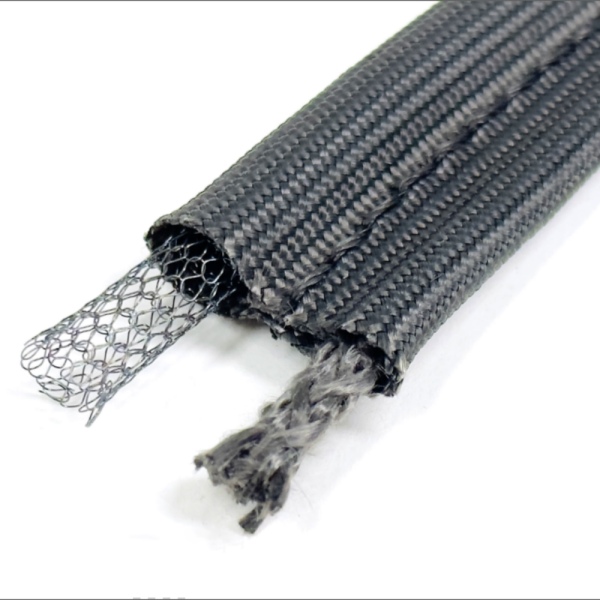

Los núcleos de malla metálica proporcionan un equilibrio útil entre el refuerzo metálico y la compresibilidad.
La aleación de la malla, el diámetro del alambre, la densidad del tejido y la geometría del núcleo pueden influir en cómo responde la bombilla bajo carga.
| Construcción | Capítulo Primariouna característica | Motivo típico de selección |
|---|---|---|
| Fibra de vidrio + núcleo de fibra de vidrio | Compresión suave y no metálica | Sellado térmico general de puertas |
| Núcleo de fibra de vidrio y acero inoxidable | Bombilla reforzada | Compresión repetida y soporte mecánico |
| Núcleo hueco de acero inoxidable con fibra de vidrio | Alta compresibilidad | Menor fuerza de cierre y espacios desiguales |
| Núcleo de sílice y cerámica | Construcción con fibras de alta temperatura | Equipos térmicos exigentes |
| Núcleo de sílice e Inconel | Cubierta resistente a altas temperaturas con refuerzo metálico | Condiciones térmicas y mecánicas severas |
| Cerámica + Núcleo cerámico | Sistema textil/de fibra de alta temperatura | Hornos y estufas |
| Núcleo de cerámica e Inconel | Cubierta de alta temperatura con núcleo reforzado | Equipos térmicos que requieren soporte metálico |
| Núcleo de fibra de vidrio y PTFE | Superficie revestida y núcleo blando | Entornos químicos o específicos de procesos |
| Fibra de vidrio aluminizada | Superficie exterior reflectante | Exposición al calor radiante |
| Núcleo de basalto y malla metálica | Textil mineral con refuerzo | Sellado térmico y mecánico |
| Núcleo de aramida y fibra de vidrio | Tejido resistente con núcleo de fibra suave | Aplicaciones que minimizan la abrasión |
Uno de los errores más comunes al comprar una junta es pedirla basándose únicamente en el diámetro exterior.
Consideremos tres juntas de renacuajo con el mismo diámetro nominal del bulbo:
Aunque sus dimensiones externas puedan parecer similares, la fuerza necesaria para comprimir cada bombilla puede ser sustancialmente diferente.
Esto afecta a la presión de cierre de la puerta, al contacto de sellado y al comportamiento a largo plazo.
Por lo tanto, en los proyectos de sustitución, siempre que sea posible, se debe identificar la estructura original del núcleo.
El perfil de bulbo y cola resulta especialmente útil cuando es necesario que una junta compresible permanezca unida mecánicamente a una puerta, marco, escotilla o panel.
Las aplicaciones industriales típicas incluyen:
La puerta de un horno industrial presenta problemas tanto de sellado térmico como mecánico.
La junta puede experimentar miles de ciclos de compresión mientras que el marco de la puerta se expande y se contrae a medida que cambian las temperaturas de funcionamiento.
Un núcleo blando de fibra de vidrio puede ser apropiado cuando la baja fuerza de cierre y la adaptabilidad son prioridades. Se puede optar por un núcleo de acero inoxidable cuando se requiere mayor resistencia mecánica. Un núcleo metálico hueco puede ser otra opción cuando se necesita una compresión sustancial.
Por eso, especificar únicamente "junta de puerta de horno de fibra de vidrio" suele ser insuficiente para una sustitución adecuada.
Las aplicaciones de hornos hacen mayor hincapié en la capacidad de soportar altas temperaturas del material.
Dependiendo de la exposición real, la fibra de vidrio puede ser reemplazada o complementada con fibra de vidrio tratada con vermiculita, sílice o estructuras textiles cerámicas.
También hay que tener en cuenta el núcleo interno. Una cubierta exterior resistente a altas temperaturas no garantiza automáticamente que todos los núcleos internos sean aptos para el mismo entorno operativo.
Todo el sistema de juntas debe evaluarse como una construcción completa.
Los hornos y los sistemas de tratamiento térmico pueden combinar temperaturas elevadas con ciclos térmicos frecuentes y movimientos dimensionales.
En este entorno, las cubiertas textiles de sílice y cerámica adquieren especial relevancia, mientras que las opciones de núcleo de fibra cerámica e Inconel permiten adaptar la construcción interna a las condiciones de servicio.
La temperatura no es el único factor a tener en cuenta en el sellado de conductos y compuertas.
La vibración, la presión, la alineación de la superficie, la frecuencia de apertura y la composición química del gas del proceso también pueden afectar la selección del material.
Un perfil de núcleo hueco puede resultar útil cuando la alineación de los paneles varía, mientras que un núcleo metálico reforzado puede ser preferible cuando la junta está sometida a ciclos mecánicos repetidos.
Un proceso de selección práctico debería comenzar con el equipo, en lugar de con el material de un catálogo.
Registre la temperatura normal continua, la temperatura máxima prevista y si la junta está expuesta a gas caliente directo, calor radiante o únicamente a la temperatura del bastidor del equipo.
Compruebe si hay aceites, productos químicos, humedad, abrasión, polvo, contaminación del proceso y calor radiante.
Mida la holgura con la puerta cerrada. Siempre que sea posible, compruebe varios puntos alrededor de la puerta, ya que la holgura puede no ser uniforme.
La bombilla debe comprimirse lo suficiente para mantener el contacto sin generar una fuerza de cierre excesiva.
Según el entorno externo, elija fibra de vidrio, sílice, cerámica, basalto, aramida o un tejido recubierto adecuado.
Elija un núcleo de fibra, acero inoxidable, acero inoxidable hueco, Inconel u otro material según la firmeza, la capacidad de recuperación y la resistencia a la temperatura requeridas.
El ancho y el grosor de la cola deben ser compatibles con la tira de sujeción, los tornillos, los remaches, las grapas, los pernos o el canal de montaje utilizados en el equipo.
Para un nuevo o reemplazocinta de juntas de renacuajoProporcionar datos completos de la aplicación reduce el riesgo de seleccionar la construcción incorrecta.
Las combinaciones estándar del catálogo son un buen punto de partida, pero no cubren todos los problemas de sellado industrial.
BSTFLEX puede desarrollar juntas tipo renacuajo personalizadas modificando el material de la cubierta, el revestimiento, el núcleo interno, el diámetro del bulbo, el ancho de la cola y el perfil final.
Esto permite que un fabricante de equipos originales o un ingeniero de mantenimiento especifique una junta que se adapte al entorno operativo real, en lugar de aceptar una única construcción estándar.
La lógica de ingeniería se puede resumir de la siguiente manera:
Material de la cubierta + Construcción del núcleo + Geometría del perfil + Condiciones de aplicación = Junta renacuajo terminada
La cinta de sellado tipo renacuajo es un perfil de sellado flexible que consta de un bulbo compresible y una cola de montaje plana. El término puede describir diversas combinaciones de cubierta y núcleo, en lugar de un material específico.
Entre las opciones más comunes se incluyen tejidos de fibra de vidrio, sílice, cerámica, basalto y aramida, así como estructuras de fibra de vidrio con superficies de silicona, PTFE, vermiculita o aluminizadas.
Según el diseño, la bombilla puede contener fibra de vidrio, sílice o fibra cerámica, malla de alambre de acero inoxidable, malla hueca de acero inoxidable, malla de Inconel u otro núcleo de ingeniería.
Los núcleos de fibra generalmente ofrecen una compresión más suave que el refuerzo metálico denso, aunque la firmeza real depende de la densidad y la construcción del núcleo. Los núcleos metálicos huecos también pueden proporcionar una alta compresibilidad con la elasticidad del metal.
Un núcleo hueco resulta útil cuando la bombilla debe comprimirse significativamente, el equipo tiene una fuerza de cierre limitada o el espacio de sellado varía alrededor de la puerta o el panel.
Los núcleos de Inconel se consideran para aplicaciones térmicas exigentes donde el refuerzo metálico en sí requiere capacidad para soportar altas temperaturas y estabilidad mecánica.
Sí. La combinación de diferentes materiales es una de las principales ventajas de la construcción de juntas tipo tadpole. La sílice se puede combinar con núcleos de cerámica o Inconel, el tejido cerámico con núcleos de cerámica o metálicos, y la fibra de vidrio con núcleos de fibra, acero inoxidable o metálicos huecos.
Sí. Se puede utilizar una junta existente, un dibujo de la sección transversal, fotografías y las dimensiones del equipo para desarrollar un perfil de fabricante de equipo original (OEM) o de reemplazo.
No existe una única cinta de sellado tipo renacuajo que sea la mejor para todos los hornos, estufas, crisoles o recintos térmicos. La solución correcta depende de cómo interactúan la tapa, el núcleo y el perfil en condiciones de funcionamiento reales.
BSTFLEX fabrica productos personalizadosJuntas, sellos y cintas para juntas de renacuajoutilizando diversos materiales textiles, recubrimientos, núcleos de fibra y opciones de refuerzo metálico.
Ver el completoGama de juntas y sellos Tadpole de BSTFLEXo envíenos una muestra de su junta existente, un dibujo, la temperatura de funcionamiento, el diámetro del bulbo, el ancho de la cola y la cantidad requerida para su evaluación y cotización.
