Fundas trenzadas de fibra de carbono 3K, 6K y 12K: Selección de tamaño y producto

Un comprador solicita una funda de fibra de carbono 3K. La siguiente pregunta debería ser: ¿para qué diámetro de instalación? La designación K describe la cantidad nominal de filamentos en una fibra de carbono; no especifica el diámetro, el grosor ni la resistencia de la funda una vez curada. Estos parámetros dependen de la estructura general de la trenza y del laminado resultante.

Lee el modelo, no solo el número K.

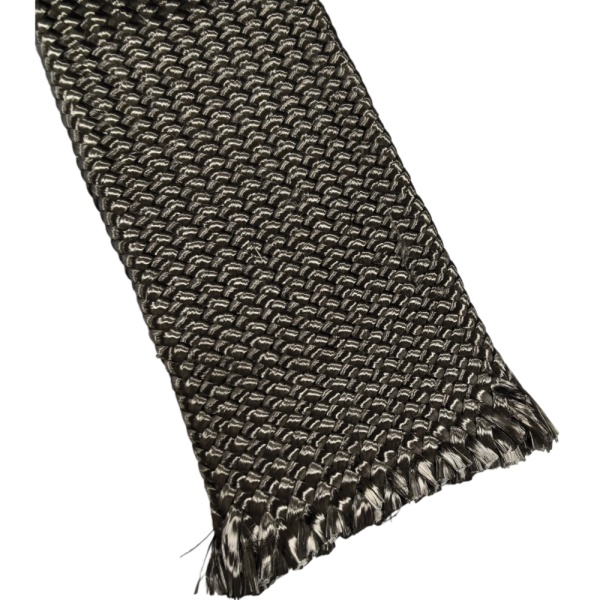

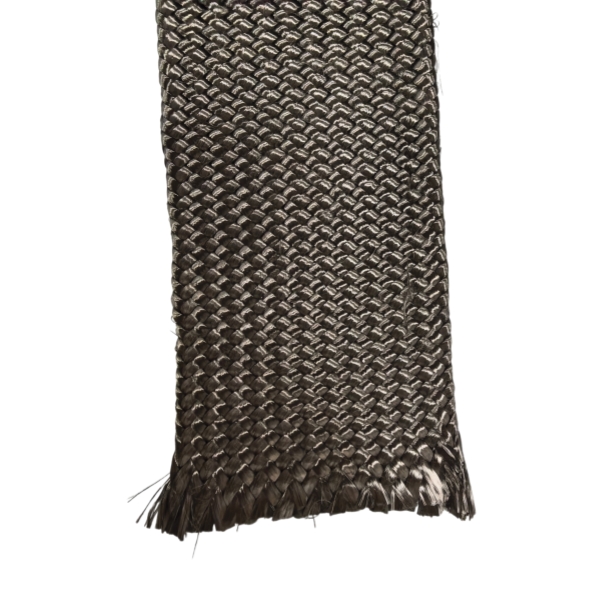

ElManguitos trenzados de fibra de carbono BSTFLEXEl catálogo incluye varios modelos 3K, 6K y 12K, además de un modelo 24K. Cada entrada también indica el número de husillos, el rango de diámetro nominal y la masa lineal nominal en gramos por metro. Por ejemplo, la entrada 3K20 publicada tiene un rango de 20 a 40 mm y una masa lineal de 20 g/m, mientras que la entrada 6K39 publicada tiene un rango de 30 a 50 mm y una masa lineal de 39 g/m. Se trata de construcciones y rangos de ajuste diferentes; por lo tanto, estos valores no pueden utilizarse como una simple comparación de resistencia.

La masa lineal se refiere a la masa de trenzado seco por unidad de longitud en la condición especificada en el catálogo. No corresponde al peso superficial, el espesor de pared ni la fracción volumétrica de fibra del laminado curado. Una vez que se abre o se coloca una funda sobre una pieza, su longitud y cobertura pueden variar. Si un plano especifica un peso superficial o un espesor de pared, pregunte cómo se debe medir dicho requisito en la geometría prevista.

¿Qué cambia a medida que aumenta el número de personas que van remolcadas?

Un haz más grueso contiene más filamentos de carbono por paquete, pero el tamaño del haz es solo una variable. El número de portanhilos, el ángulo de trenzado, la tensión y el diámetro de instalación también influyen en la apariencia y la cobertura del trenzado. Una superficie de aspecto más fino puede ser útil para un diseño; una construcción más robusta puede especificarse para otro. Ninguna de estas opciones sustituye las pruebas del material compuesto terminado.

Compare los candidatos en el diámetro de instalación de la pieza. Inspeccione la uniformidad con la que los hilos cubren las secciones rectas y las transiciones, si la trenza debe estirarse excesivamente para pasar un hombro y si la resina elegida humedece la estructura durante el proceso. Un manguito que se ajusta mecánicamente pero deja huecos no deseados en un cono puede requerir otro modelo.

Un orden de selección práctico

1. Registre los diámetros exteriores mínimo y máximo que ocupará el manguito.
2. Seleccione los modelos cuyo rango de diámetro publicado cubra la pieza, incluyendo la ruta de instalación.
3. Compare el tamaño del remolque, el número de husillos y la masa lineal nominal entre los modelos preseleccionados.
4. Ajuste las muestras al mandril real y documente la cobertura, el ángulo de la fibra y la longitud de corte.
5. Confirme la compatibilidad de la resina, el método de procesamiento y los requisitos de las pruebas del laminado antes de aprobar la producción.

Si un cliente especifica «12K» simplemente porque suena más grueso, esta indicación suele revelar información faltante. Una trenza de 12K debe ajustarse a la herramienta y proporcionar la arquitectura de fibra requerida. Del mismo modo, una funda de 3K no es automáticamente demasiado ligera para cualquier trabajo. La comparación correcta se basa en una pieza definida, no en una etiqueta.

Envíe suficiente información para obtener un presupuesto útil.

Incluya las dimensiones del dibujo o mandril, la longitud de refuerzo deseada, la resina y el proceso, el tamaño de fibra solicitado si se conoce, la cantidad y cualquier tolerancia controlada. Solicite a BSTFLEX que confirme los valores del catálogo actual y los modelos disponibles antes de utilizar las especificaciones en una orden de compra. El documento completotabla de productoses la referencia para las opciones publicadas de 3K, 6K, 12K y 24K.
