Una manta aislante personalizada solo puede ajustarse tan bien como la información utilizada para crear su patrón. La longitud y el diámetro totales son un punto de partida útil, pero no muestran los vástagos de las válvulas, las bridas, los soportes, las entradas de cables, los puntos de drenaje o el espacio disponible para abrir la cubierta.
Esta guía explica cómo recopilar medidas prácticas para una manta aislante extraíble, qué fotografías tomar y qué detalles operativos deben acompañar a las dimensiones. Se aplica a válvulas, tuberías, bridas, filtros, tambores y otros equipos industriales.
Para cubiertas personalizadas terminadas y fabricación de proyectos, visite la página del fabricante de mantas aislantes extraíbles personalizadas. Los tipos de mantas existentes también se pueden revisar en la categoría de mantas aislantes extraíbles.
El equipo industrial rara vez es un cilindro limpio o una caja rectangular. Una válvula puede tener un bonete, un volante, un actuador, bridas y una conexión de drenaje. Una carcasa de filtro puede incluir una tapa extraíble, un manómetro, patas de soporte y varias boquillas. Un tambor puede tener asas, una abertura superior, una salida y un sistema de calefacción.
Si solo se suministran el diámetro y la longitud principales, una manta puede cubrir la superficie caliente pero interferir con la operación o el mantenimiento. Un patrón utilizable debe responder a cuatro preguntas:
Por lo tanto, el proceso de medición debe comenzar con el límite de aislamiento, no con la cinta métrica.
Decida dónde comienza y termina la cubierta. Marque estos puntos en un dibujo o directamente en una fotografía. El límite debe ser claro alrededor de cada conexión a tuberías adyacentes, aislamiento fijo u otra sección extraíble.
Para una válvula, la manta puede cubrir solo el cuerpo de la válvula, o puede incluir tanto las bridas como parte de la tubería contigua. Para un filtro, puede cubrir el cuerpo mientras deja expuestos la abrazadera de la tapa y el drenaje. Para un tambor, puede dividirse en una chaqueta para el cuerpo y una cubierta separada para la tapa.

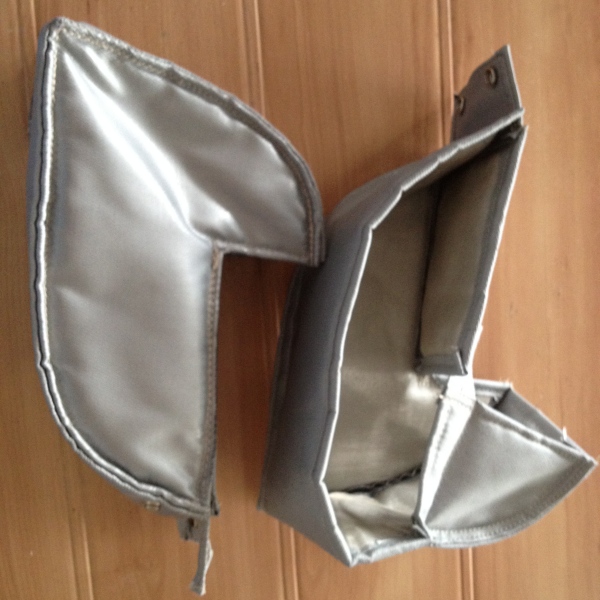

Cuando se requieren varias piezas, asigne un nombre o número de pieza simple a cada sección. Esto facilita la coincidencia de medidas, dibujos y fotografías durante la producción.
Utilice milímetros o pulgadas de forma coherente. Indique la unidad en cada hoja. No mezcle unidades en la misma tabla de dimensiones.
| Medida | Qué registrar | Por qué es importante |
|---|---|---|
| Longitud total | Distancia entre los dos bordes previstos de la manta | Define la cobertura a lo largo del equipo o tubería |
| Ancho total | Dimensión máxima de lado a lado dentro del límite de aislamiento | Captura carcasas, bridas y proyecciones más anchas que el cuerpo principal |
| Altura total | Dimensión de menor a mayor, incluidas las proyecciones fijas | Ayuda a establecer la envolvente terminada y la disposición de los paneles |
| Diámetro exterior | Diámetro del componente desnudo en cada sección relevante | Utilizado para cuerpos cilíndricos, tuberías, bridas y recipientes |
| Circunferencia | Medida alrededor de la superficie real donde se asentará la manta | Útil cuando un componente no es perfectamente redondo o el acceso es limitado |
| Tamaño de la conexión | Diámetro exterior de la tubería, diámetro de la brida y posición de la conexión | Define las aberturas y la transición hacia el aislamiento adyacente |
| Espacio libre | Espacio libre entre el equipo y las estructuras cercanas | Determina si la cubierta puede envolverse, atarse y retirarse |
Mida el equipo desnudo a menos que la nueva manta se instale sobre una capa existente. Si otra capa permanecerá en su lugar, indique su diámetro exterior acabado y su espesor.

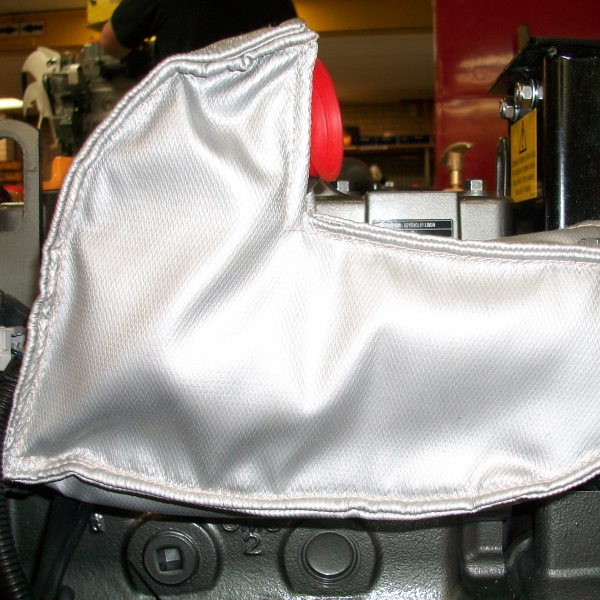

Un saliente es cualquier parte que se extiende a través o más allá de la forma principal de la manta. Ejemplos comunes incluyen vástagos de válvulas, manijas, actuadores, manómetros, sensores, cables, soportes de fijación, orejetas de izaje, drenajes, respiraderos y tuberías de derivación pequeñas.
Para cada saliente, registre:
No describa un saliente simplemente como si estuviera a la izquierda o a la derecha. La dirección de visualización puede cambiar entre fotografías. Utilice una referencia etiquetada, como el lado de entrada, el lado de salida, la línea central superior o la cara de la brida.
La geometría de la válvula cambia según el tipo de válvula, la clase de presión, la conexión final y la disposición del actuador. El tamaño nominal de la tubería o de la válvula por sí solo no define la forma externa.
Para una funda de válvula personalizada, recopile las siguientes dimensiones:
Indique claramente si el volante o el actuador deben permanecer fuera del aislamiento. La mayoría de las cubiertas de válvulas requieren una abertura con forma alrededor del vástago o bonete, pero el diseño correcto depende del equipo real.
Para ver ejemplos de construcciones terminadas, consulte fundas aislantes extraíbles para válvulas.
Registre el diámetro exterior de la tubería y la longitud aislada requerida. Tenga en cuenta cualquier soldadura, abrazadera, soporte, placa de identificación o instrumento dentro del área de la manta. Si la tubería ya tiene aislamiento fijo junto a la sección extraíble, mida el diámetro exterior de ese aislamiento para que la nueva cubierta pueda encajar correctamente con él.

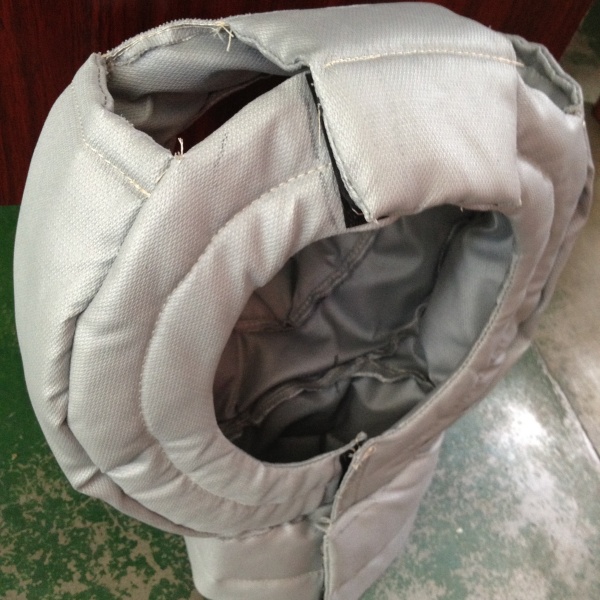

Registre el diámetro exterior de la tubería, el ángulo del codo, el radio de la línea central si se conoce y la longitud recta disponible en cada extremo. Es útil una fotografía tomada perpendicular al codo. Cuando el codo esté cerca de una pared u otra tubería, incluya el espacio libre mínimo.
Registre el diámetro exterior de la brida, el espesor de la brida, el saliente del perno y la longitud total cara a cara del par de bridas. Muestre si la manta debe cubrir solo las bridas o también superponerse al aislamiento de la tubería adyacente.
Si una brida requiere inspección frecuente, identifique la dirección de apertura preferida. El cierre debe ser accesible después de la instalación y no debe colocarse contra una pared, suelo o tubería adyacente.
Los filtros y coladores requieren una apertura regular para su limpieza o reemplazo de elementos. El patrón de la manta debe seguir el método de servicio en lugar de tratar el equipo como un recipiente cerrado único.
Registre el diámetro del cuerpo, la longitud del cuerpo, el diámetro de la tapa o cubierta, la profundidad de la tapa, la disposición de las abrazaderas, las posiciones de entrada y salida, la ubicación del drenaje, la posición del manómetro y los detalles de soporte. Indique qué piezas se retiran durante el mantenimiento normal.
Para una carcasa de filtro o colador de cesta, puede ser más práctico utilizar una sección para el cuerpo y una sección separada para la tapa. Un colador en Y puede necesitar una pieza con forma alrededor de la rama en ángulo y el tapón de drenaje. Las fotografías deben mostrar el equipo tanto ensamblado como, cuando sea práctico, en su posición normal de servicio abierto.
Consulte la cubierta de aislamiento de filtro extraíble personalizada página para este tipo de producto.
Para un tambor o recipiente cilíndrico, registre el diámetro o la circunferencia del cuerpo, la altura de los lados rectos y la forma de la parte superior e inferior. Mida todas las boquillas, asas, patas, abrazaderas, puntos de elevación, salidas y componentes de control.
Indique si la tapa se abre, se levanta o permanece fija. Si el recipiente se llena, limpia o inspecciona desde la parte superior, una cubierta de tapa separada puede ser más práctica que un cerramiento completo. Para equipos montados en el suelo, mida el espacio debajo del recipiente e indique si el aislamiento debe detenerse por encima de la base.
La cubierta de aislamiento de tambor extraíble personalizada página muestra la ruta de compra para aplicaciones de tambores.
Las fotografías ayudan a explicar la geometría que es difícil de describir en una tabla. Deben respaldar las mediciones, no reemplazarlas.
Tome al menos las siguientes vistas:
Coloque una regla, cinta métrica u objeto de referencia claramente identificado en fotografías seleccionadas. Mantenga la cámara lo más perpendicular posible a la superficie que se muestra. Las imágenes de gran angular tomadas muy cerca del equipo pueden distorsionar las proporciones.
Marque las letras de medición directamente en copias de las fotografías. Las mismas letras deben aparecer en la tabla de dimensiones. Por ejemplo, A puede identificar la longitud total, B el diámetro principal y C la altura del vástago.
Un dibujo del equipo con dimensiones es el mejor punto de partida cuando representa con precisión la unidad instalada. Resalte el límite exacto del aislamiento e identifique cualquier componente añadido después de la emisión del dibujo original.
Para formas planas o moderadamente complejas, una plantilla física puede ayudar a definir el contorno. Utilice material de lámina estable, marque el lado del equipo y el lado exterior, e identifique todos los recortes. También se puede evaluar una cubierta de muestra, pero se deben anotar los daños, el encogimiento o las modificaciones de campo para que no se copien involuntariamente.
Los archivos tridimensionales pueden respaldar proyectos complejos, pero no reemplazan la información sobre el acceso de mantenimiento, la posición de cierre y el límite de aislamiento requerido.
Proporcione las dimensiones reales del equipo a menos que la cotización solicite específicamente las dimensiones terminadas de la manta. El fabricante de la manta normalmente tendrá en cuenta el espesor del aislamiento, la construcción de las costuras, el solapamiento y la disposición del cierre durante el desarrollo del patrón.
Si el personal de campo añade sus propias tolerancias sin identificarlas, la misma tolerancia puede añadirse dos veces. Esto puede producir una cubierta de gran tamaño, aberturas mal colocadas o cierres sueltos.
Cualquier tolerancia ya incluida en una dimensión debe escribirse claramente. Por ejemplo, identifique si una circunferencia es la superficie metálica real, el exterior del aislamiento existente o la circunferencia de la cubierta terminada requerida.
Las dimensiones definen la forma, pero no definen la construcción. Incluya la siguiente información de servicio con la hoja de medición:

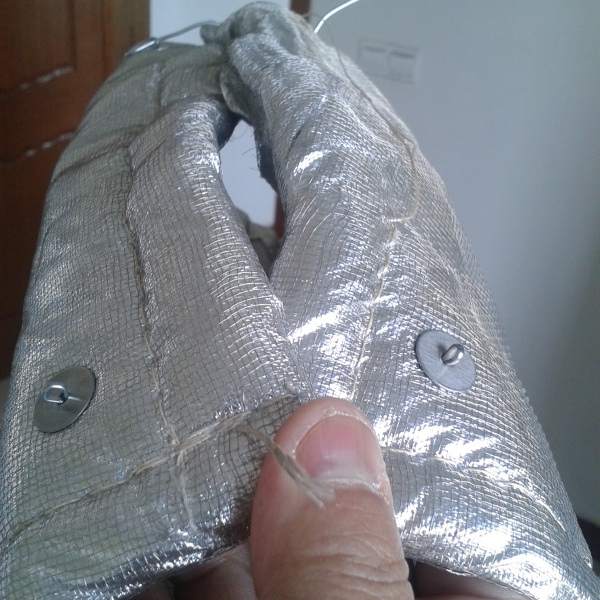

Estos detalles ayudan a determinar el tejido exterior, el revestimiento de cara caliente, el núcleo de aislamiento, el hilo de coser y el método de sujeción. Los compradores que adquieran estos componentes por separado pueden revisar la guía de materiales para mantas aislantes extraíbles existente.
Un patrón puede encajar en el equipo pero aun así ser difícil de instalar si la dirección de apertura es incorrecta. Identifique dónde puede pararse, alcanzar y tirar de la cubierta un instalador para colocarla en su lugar. Muestre cualquier lado que esté bloqueado por una pared, suelo, protección o componente vecino.
Para equipos más grandes, indique si una o varias personas instalarán la manta. Las cubiertas de varias piezas deben tener un orden de montaje claro y marcas de identificación coincidentes. Cuando se requiera una instalación por encima de la cabeza, el peso, el acceso de elevación y el soporte temporal pueden afectar al diseño.

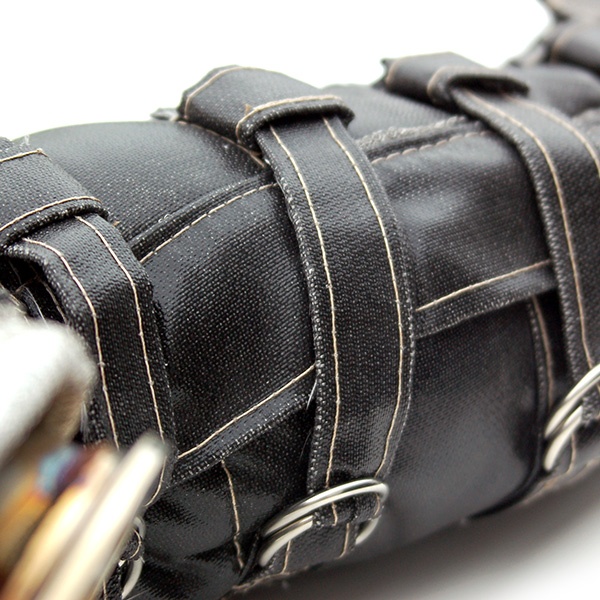

El sistema de cierre debe permanecer accesible después de que la manta esté en posición. También debe mantenerse alejado de piezas móviles y no debe impedir el funcionamiento de válvulas, manijas o puntos de inspección.
El tamaño nominal es una designación del sistema y puede no ser igual al diámetro exterior medido. Registre el diámetro exterior real o identifique claramente el estándar y el tamaño de la tubería aplicable.
Las bridas, bonetes, abrazaderas y soportes a menudo crean las dimensiones máximas. Mida la envolvente completa, luego registre el cuerpo principal por separado.

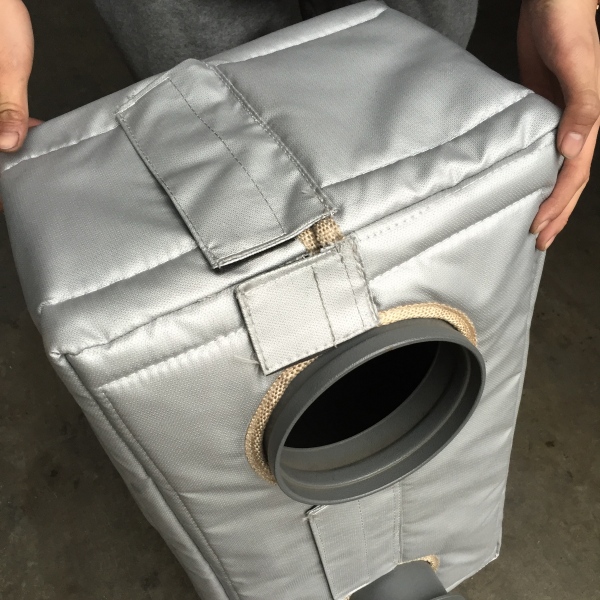

Un tamaño de recorte sin su ubicación está incompleto. Mida desde un borde fijo, la cara de la brida o la línea central para que la abertura pueda posicionarse correctamente.
Una cubierta necesita espacio para envolver, superponer y cerrar. Registre la distancia a paredes, tuberías, plataformas y protecciones cercanas.
Las fotografías de diferentes unidades pueden confundirse fácilmente. Añada la etiqueta del equipo, el número de pieza o la referencia de la hoja de medición a cada conjunto de imágenes.
Indique exactamente lo que se midió. No añada silenciosamente espacio para aislamiento, costuras o superposiciones.
Antes de enviar la consulta, verifique que el paquete contenga:
Cuando alguna información no esté disponible, márquela como desconocida en lugar de estimarla. BSTFLEX puede revisar los datos disponibles e identificar qué dimensiones faltantes son necesarias antes de la aprobación del patrón.
Las fotografías pueden servir para una revisión preliminar, pero normalmente se requieren las dimensiones antes de la producción. Incluya una cinta métrica o una escala en las imágenes seleccionadas y etiquete el equipo desde todos los ángulos relevantes.
La medición en campo debe seguir el procedimiento de seguridad del sitio. Registre las condiciones bajo las cuales se tomaron las dimensiones e identifique cualquier movimiento térmico o expansión significativa que deba considerarse.
Cualquiera de los dos puede ser útil. El diámetro funciona bien para componentes redondos regulares. La circunferencia puede ser más práctica para equipos instalados o formas que no son perfectamente redondas. Indique exactamente dónde se tomó la medida.
Proporcione las dimensiones reales del equipo y enumere el espesor de aislamiento requerido por separado. Si la manta cubrirá el aislamiento existente, proporcione las dimensiones exteriores terminadas de esa capa.
Puede ser posible cuando las dimensiones externas y los puntos de interferencia son genuinamente los mismos. Compare las medidas reales en lugar de confiar únicamente en el tipo de válvula o el tamaño nominal.
Prepare un boceto simple a mano con las dimensiones etiquetadas y combínelo con fotografías desde múltiples ángulos. Un boceto de campo claro suele ser más útil que un plano antiguo que no coincide con el equipo instalado.
La abertura debe ser accesible para el instalador y debe evitar piezas móviles, puntos de inspección de fugas y lados obstruidos. Muestre el espacio de trabajo disponible en las fotografías y el dibujo.
No para todos los proyectos. Los dibujos, las medidas y las fotografías suelen ser suficientes. Una muestra o plantilla puede ser útil para equipos complejos, irregulares o modificados previamente.
BSTFLEX fabrica mantas aislantes extraíbles personalizadas para válvulas, tuberías, bridas, filtros, tambores, componentes de escape y equipos industriales. Envíe la hoja de medidas, las fotografías, la temperatura de funcionamiento, el entorno y la cantidad requerida a sales@pkfiresleeve.com.
Para obtener una descripción general del desarrollo de patrones, corte, ensamblaje de capas, costura e inspección final, lea cómo fabricar una manta aislante extraíble.
