Funda de fibra de carbono biaxial frente a unidireccional: ¿qué dirección de fibra necesita su laminado?

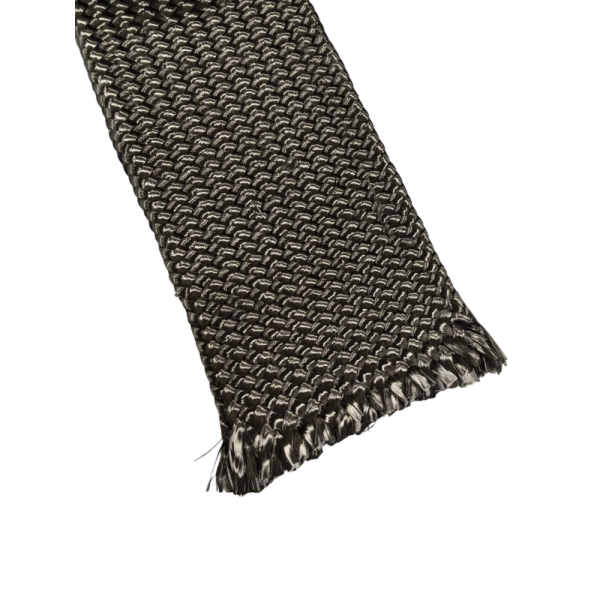

Dos fundas pueden parecer similares antes de aplicar la resina y comportarse de forma muy diferente después del curado. La cuestión es por dónde pasan las fibras de carbono principales. En un trenzado biaxial, se cruzan alrededor del tubo en dos direcciones diagonales. En una funda unidireccional, las fibras de carbono principales recorren la pieza a lo largo. Algunos hilos de sujeción pequeños pueden mantener unida una funda unidireccional, pero no deben confundirse con sus fibras axiales de carga.
| Punto de selección | Funda de carbono biaxial | Unidireccional funda de carbono |
|---|---|---|
| Trayectoria principal de la fibra de carbono | Dos direcciones diagonales que se cruzan alrededor del tubo | Principalmente a lo largo del eje del tubo |
| Por qué un diseñador puede especificarla | Refuerzo diagonal dentro de un laminado tubular | Refuerzo longitudinal dentro de un laminado tubular |
| Cuestión de ajuste | ¿Cómo cambian juntos el diámetro instalado, el ángulo y la cobertura? | ¿Cómo se mantienen los hilos axiales en posición a medida que cambia el diámetro? |
| Página de BSTFLEX | Fundas trenzadas de fibra de carbono | Solicite la especificación separada de la funda de fibra de carbono unidireccional |
Comience con el caso de carga
Si el programa de laminado requiere fibras diagonales, una funda biaxial puede colocar ese refuerzo alrededor de la circunferencia sin la costura longitudinal de una pieza cortada plana. Si el programa requiere principalmente fibras a lo largo de la pieza, una funda axial es un material de partida diferente. Ninguna construcción suministra automáticamente todas las direcciones de fibra que requiere un eje o tubo terminado. Los diseñadores pueden combinar capas, orientaciones y materiales para cumplir con las especificaciones de la pieza.
Las palabras 'más fuerte' y 'más débil' no son un atajo útil aquí. La rigidez, el comportamiento torsional y otras propiedades pertenecen a un laminado y una configuración de prueba definidos. La resina, el contenido de fibra, la geometría, el proceso y la orientación de la fibra son importantes. Pregunte primero por la arquitectura y luego valide la pila propuesta en la pieza terminada.
Compruebe lo que sucede en una forma cónica
Un trenzado biaxial se abre a medida que se empuja longitudinalmente. Cambiar su diámetro instalado también cambia su longitud y el ángulo local de la fibra. Para un mandril cónico, examine la cobertura tanto en el extremo grande como en el pequeño en lugar de asumir que el ángulo impreso para una funda sin ajustar permanece constante en todo momento.

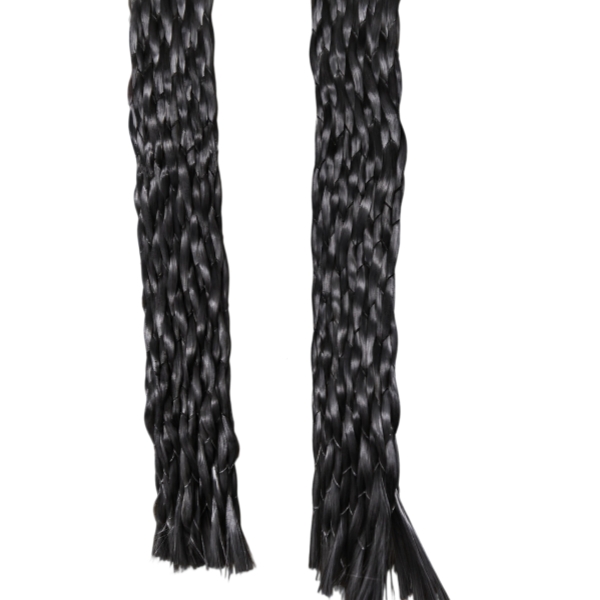

Una funda unidireccional tiene un trabajo diferente: mantener sus fibras principales alineadas aproximadamente a lo largo del eje mientras se adapta a la forma. La construcción y los hilos de sujeción varían según el proveedor. Pregunte cómo el producto específico se adapta a los cambios de diámetro, cómo se distribuyen las fibras axiales y si sus hilos de manipulación son compatibles con el proceso planificado.
Preguntas para la revisión del plano
- ¿Qué casos de carga y orientaciones de fibra especifica el programa de laminado?
- ¿Cuáles son los diámetros exteriores más pequeño y más grande donde se colocará la funda?
- ¿Hay curvas, hombros o accesorios por los que la funda deba pasar durante la instalación?
- ¿Qué resina, método de impregnación y dimensiones curadas objetivo se utilizarán?
- ¿Se requieren varias capas o una combinación de refuerzo axial y diagonal?
La de BSTFLEX página de producto biaxial enumera los modelos actuales del catálogo. Para el refuerzo axial, solicite los detalles del producto unidireccional dedicado y compare ambas construcciones en un mandril de muestra antes de aprobar un laminado de producción.
