Cinta de junta de renacuajo de doble bulbo: diseño, ajuste y selección de materiales

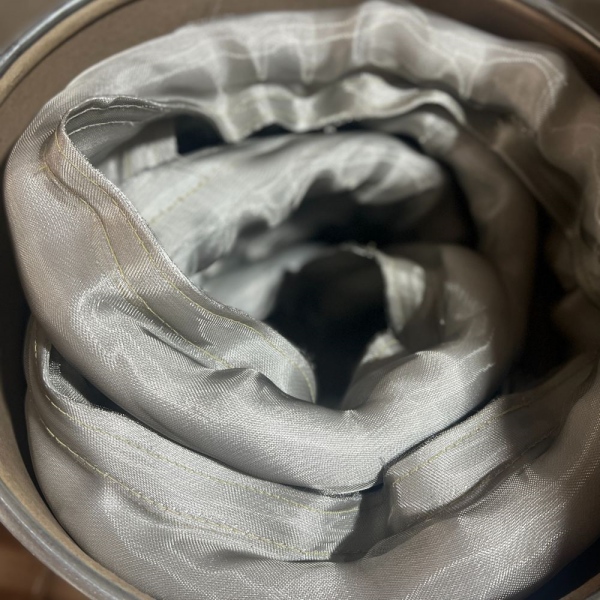

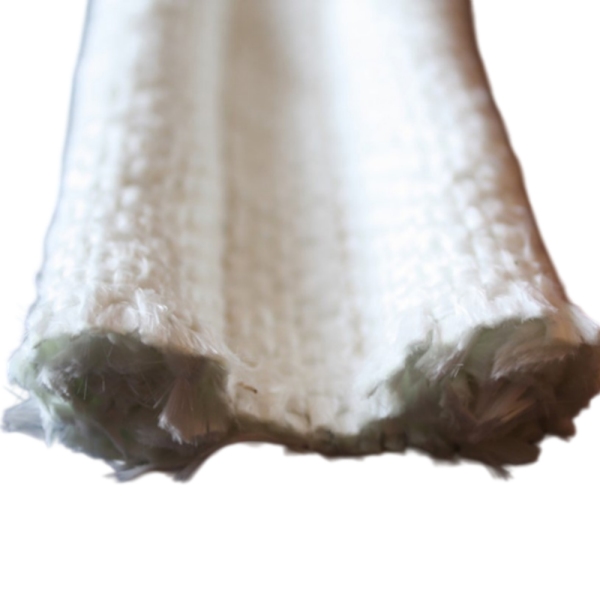

Una cinta de junta de renacuajo de doble bulbo tiene dos bulbos de sellado comprimibles conectados por una banda textil plana. Los dos bulbos proporcionan posiciones de contacto separadas dentro de un mismo perfil, mientras que la sección de conexión establece su espaciado y puede proporcionar un área de montaje cuando el diseño del equipo lo permite.

Esta construcción merece ser considerada cuando una puerta o panel industrial requiere dos pistas de sellado definidas. No es simplemente una versión más gruesa de una junta de renacuajo estándar, y añadir un segundo bulbo no mejora automáticamente todas las juntas. Ambos bulbos necesitan superficies de contacto adecuadas, la altura de instalación correcta y una carga de cierre suficiente.

Para proyectos de OEM y de reemplazo, comience con la sección transversal de la junta. Una vez establecidas las posiciones de contacto, el tejido de cubierta, los núcleos internos y los detalles de fijación pueden seleccionarse en torno a la instalación real.

Doble bulbo, bulbo único y doble cola: lea la sección transversal

Las palabras “doble bulbo” describen el número de bulbos de sellado, no el número de capas de tejido o colas de montaje. Esta distinción debe ser visible en el dibujo antes de discutir dimensiones o materiales.

Un perfil de doble cola no proporciona un segundo bulbo. Del mismo modo, dos capas de tejido alrededor de un núcleo siguen formando una junta de bulbo único. Especifique la forma con un boceto de la sección transversal en lugar de confiar únicamente en el nombre del producto.

¿Cuándo tiene sentido un perfil de dos bulbos?

El punto de partida más claro es un dibujo de equipo existente que ya especifique dos bulbos. Un reemplazo debe preservar las ubicaciones de contacto y la geometría de montaje requeridas a menos que una revisión de ingeniería respalde un cambio.

Para un diseño nuevo, se puede considerar una junta de renacuajo de doble bulbo cuando el marco proporciona dos pistas de sellado soportadas y el diseñador desea que sus posiciones relativas estén definidas por un perfil conectado. La banda de conexión establece una relación entre los bulbos, pero el sistema de retención debe evitar que el conjunto se desplace.

Compruebe el ancho disponible así como la holgura cerrada. Un segundo bulbo posicionado más allá de la superficie de contacto no puede contribuir al contacto previsto. De manera similar, un bulbo que descansa sobre un borde sin soporte puede deformarse de manera diferente a uno asentado contra una superficie continua.

Un segundo bulbo no es un sustituto para corregir un marco distorsionado, un pestillo inadecuado o una superficie de sellado dañada. Aborde esas condiciones antes de seleccionar una junta más grande o más compleja.

El dibujo necesita más que dos diámetros de bulbo

Una especificación de doble bulbo debe mostrar el perfil sin comprimir y su relación con la junta cerrada. Las siguientes dimensiones proporcionan un punto de partida práctico.

El espaciado de centro a centro no es lo mismo que el ancho libre de la banda. Marque ambos cuando el espacio de montaje sea restringido. Para una muestra de reemplazo desgastada, mida también el equipo: la compresión permanente puede ocultar la altura original del bulbo.

Compruebe la compresión en ambas posiciones de contacto

Una puerta que parece plana aún puede presentar espacios diferentes en las dos ubicaciones de los bulbos. Un bulbo puede entrar en contacto con el marco antes que el otro. Si el primer bulbo se comprime fuertemente antes de que el segundo establezca contacto, cambiar solo el material puede no resolver el problema.

Evalúe las dos ubicaciones por separado, luego evalúe el conjunto en conjunto. Registre las alturas libres de los bulbos, las alturas instaladas y la carga de cierre disponible. Cuando los bulbos tengan dimensiones o núcleos diferentes, especifique esas diferencias explícitamente.

La puerta debe suministrar la carga necesaria para comprimir todas las secciones de sellado acopladas. No asuma que un perfil de doble bulbo se cerrará tan fácilmente como la junta de un solo bulbo anterior, o que su carga requerida será exactamente el doble de alta. El resultado depende del perfil completo y de la geometría de instalación.

Para un diseño nuevo, un ensamblaje de prueba es más útil que juzgar la compresión apretando una muestra corta y suelta. Utilice el arreglo de retención previsto y verifique el contacto alrededor de las esquinas, así como a lo largo de las secciones rectas.

Opciones de material y núcleo para desarrollo personalizado

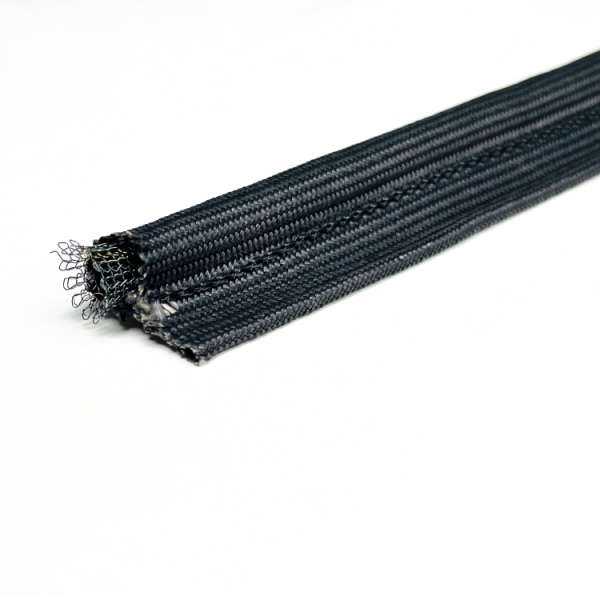

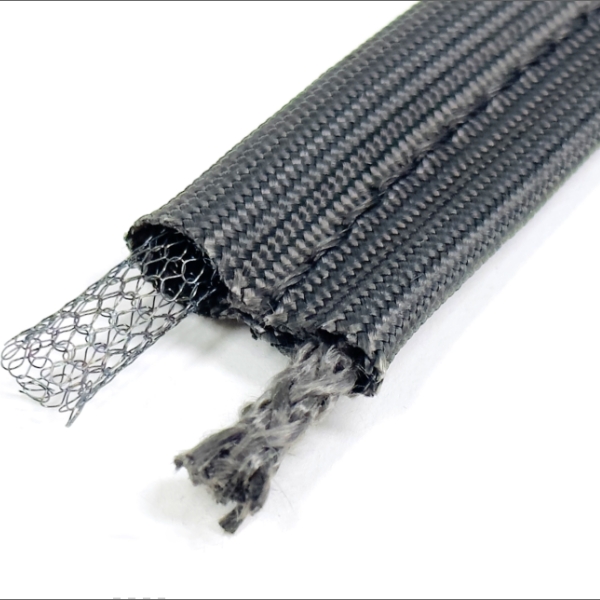

La forma de doble bulbo no prescribe un solo material. Una junta de renacuajo de doble bulbo de fibra de vidrio utiliza una cubierta textil de fibra de vidrio, pero la construcción interna aún debe definirse. Los núcleos de fibra, los núcleos de malla reforzada y los núcleos metálicos huecos ofrecen diferentes puntos de partida para el diseño.

Los siguientes productos BSTFLEX proporcionan referencias existentes de material y núcleo. No se presentan como versiones estándar de doble bulbo; el perfil final de dos bulbos debe especificarse por separado.

La densidad del núcleo, la construcción del alambre y la tensión de la cubierta pueden cambiar la respuesta a la compresión. Los nombres de los materiales por sí solos no establecen qué junta terminada es más blanda o más duradera. Compare los ensamblajes propuestos con los mismos requisitos del equipo.

La temperatura también debe especificarse para la junta completa. La cubierta, el núcleo, las costuras y cualquier material de recubrimiento o fijación requieren revisión. Dos bulbos no duplican la clasificación de temperatura, y un núcleo más resistente al calor no elimina las limitaciones de la cubierta exterior.

Aplicaciones industriales: adapte el perfil a la junta

Puertas de hornos industriales

En un horno de lotes, de curado o de secado, considere un perfil de doble bulbo cuando el diseño de la puerta proporcione dos pistas de contacto adecuadas. Revise la capacidad del pestillo, el movimiento del lado de la bisagra y el espacio de retención antes de seleccionar las dimensiones del bulbo. El objetivo es un contacto controlado en ambas pistas, no simplemente más material de junta alrededor de la abertura.

Puertas de acceso a hornos y paneles calefactados

Para las aberturas de acceso a hornos, identifique la temperatura y la exposición en la ubicación del sello en lugar de asignar la temperatura de la cámara a cada componente de la junta. Cuando el plano requiera dos bulbos, la selección de la cubierta y el núcleo debe revisarse junto con la geometría del marco y la frecuencia de apertura.

Cubiertas de acceso a conductos y cerramientos térmicos

Para cubiertas extraíbles, establezca la carga de sujeción disponible y verifique si ambas pistas de sellado están soportadas. Defina también cualquier diferencia de presión y fuga permitida. Una junta textil de doble bulbo no es automáticamente estanca al gas, una junta de recipiente a presión o un sistema de doble sello monitoreado de forma independiente.

Las esquinas y la retención necesitan sus propios detalles

Dos trayectorias de bulbo paralelas siguen diferentes longitudes interiores y exteriores alrededor de una esquina. Un perfil que se ajusta a una sección de prueba recta puede amontonarse, estirarse o cambiar el espaciado cuando se forma alrededor de la puerta completa.

Incluya los radios de esquina y las ubicaciones de unión en el plano. Cuando se proponga un marco fabricado, defina cómo los bulbos y la red de conexión continúan a través de cada esquina. No deje la construcción de la esquina a una suposición de instalación.

Los herrajes de retención deben asegurar el área de montaje designada sin aplastar involuntariamente un bulbo ni obstruir su movimiento. Compruebe si hay bordes afilados y contacto deslizante que puedan dañar el tejido durante la apertura repetida.

Después de la instalación de prueba, inspeccione ambas pistas de contacto y la red de conexión. Un bulbo visiblemente aplanado no prueba que el perímetro completo cumpla con el rendimiento de sellado requerido.

Cómo pedir una junta de renacuajo de doble bulbo personalizada

BSTFLEX apoya el desarrollo de juntas basado en planos y muestras a través de su servicio de fabricación de juntas de renacuajo personalizadas. Para un proyecto de doble bulbo, envíe la sección transversal y la junta de acoplamiento juntas para que el perfil pueda revisarse en su posición instalada.

Para cotización: incluya ambas dimensiones de bulbo, espaciado central, ancho y grosor de la red, longitud total, detalles de esquina, método de montaje y cantidad. Añada información sobre la temperatura continua, la temperatura máxima y la duración, la exposición al proceso, los espacios cerrados y la carga de cierre disponible.

Para aprobación de muestra: acuerde las tolerancias dimensionales, las comprobaciones de ajuste, los requisitos de compresión y las pruebas de funcionamiento representativas antes de la producción. Cuando se desconozcan los materiales originales, identifíquelos como desconocidos en lugar de sustituirlos por una especificación supuesta.

Preguntas sobre la cinta de junta de renacuajo de doble bulbo

¿Es una junta de renacuajo de doble bulbo lo mismo que una junta de doble cola?

No. Un perfil de doble bulbo tiene dos bulbos de sellado. Un perfil de doble cola tiene un bulbo con colas de montaje en ambos lados. La distinción debe mostrarse en el dibujo de la sección transversal.

¿Puede una junta de doble bulbo reemplazar a una junta de un solo bulbo?

Solo después de revisar la junta. El bulbo adicional necesita una superficie de contacto soportada, suficiente espacio y una carga de cierre compatible. No es automáticamente un reemplazo directo.

¿Significa "cinta de junta" que el producto es autoadhesivo?

No. El nombre no establece un respaldo adhesivo. Especifique el método de fijación por separado. Cualquier adhesivo utilizado para el posicionamiento debe evaluarse por su exposición y función prevista.

¿Garantiza un segundo bulbo una menor fuga?

No. Ambos bulbos deben establecer el contacto previsto, y la cubierta, las juntas, las esquinas y la retención deben adaptarse a la aplicación. Verifique el rendimiento frente a la prueba de equipo acordada en lugar de solo por el conteo de bulbos.
