Una manguera hidráulica ya está conectada, guiada a través de la máquina y mantenida en su posición. La siguiente revisión de mantenimiento identifica una sección que necesita protección adicional contra la abrasión. Deslizar una funda tubular sobre ese conjunto puede requerir un acceso que la instalación no proporciona.

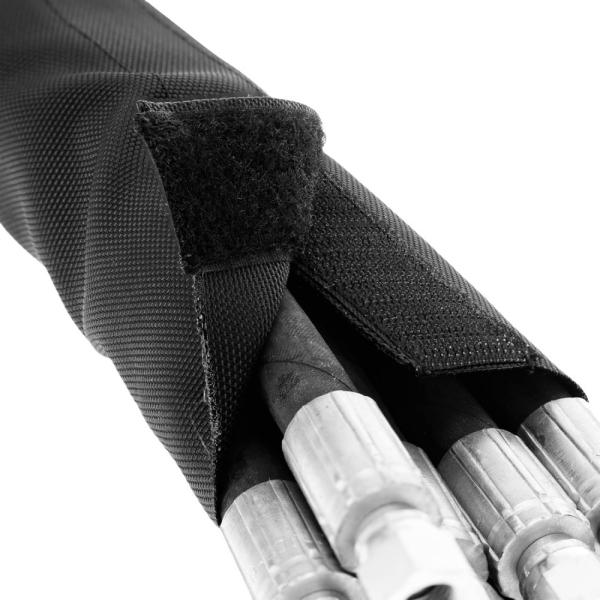

Una funda de manguera de nailon envolvente es una cubierta textil extraíble que se abre a lo largo de su longitud y se cierra alrededor de una manguera o un haz de mangueras accesible.Su cierre de gancho y bucle permite añadir protección externa sin tener que pasar la funda por encima de los accesorios de los extremos. Para trabajos de modernización, la cuestión de la selección no es simplemente qué tejido de nailon utilizar. Es si la envoltura terminada puede cubrir la zona de desgaste, cerrarse correctamente y permanecer accesible para su inspección.
La BSTFLEX Funda envolvente de nailon balístico para mangueras combina tejido de nailon con un cierre de gancho y bucle para la protección de mangueras enfocada en la abrasión. Esta guía explica qué especificar al añadir ese tipo de protección a una instalación hidráulica existente.
Considere una construcción envolvente cuando los extremos de la manguera estén conectados, el acceso detrás de los accesorios esté restringido o la sección protegida deba abrirse durante el mantenimiento programado. También puede ser útil cuando solo una sección local necesita una cubierta en lugar de toda la longitud del conjunto.
Una funda tubular de nailon para mangueras sigue siendo una opción cuando hay un acceso adecuado a los extremos, incluso durante el montaje. La distinción práctica es la ruta de instalación: una funda tubular debe pasar por encima de todo lo que se encuentre en su camino, mientras que una funda envolvente se coloca alrededor del exterior de la sección seleccionada.
Ninguna de las dos construcciones corrige una mala ruta de manguera. Antes de añadir una cubierta, identifique si el contacto proviene de una manguera adyacente, un soporte, un borde rugoso o un tramo sin soporte. Corrija primero las condiciones de enrutamiento y soporte dañinas. Utilice la funda como una capa de abrasión adicional, no como un sustituto de una instalación de manguera adecuada.
La modernización no significa la instalación en un sistema en funcionamiento. Antes de medir, ajustar o abrir una funda, siga el procedimiento de apagado, aislamiento y despresurización del fabricante del equipo, incluido el control de la energía almacenada.
Para una sola manguera, registre el diámetro exterior real. Un diámetro nominal de manguera o tamaño dash no describe la superficie exterior que la envoltura debe cubrir. Para un haz, mida su perfil exterior total en la disposición de enrutamiento aprobada en lugar de sumar los tamaños nominales de las mangueras individuales.
Por ejemplo, una manguera redonda con un diámetro exterior de 40 mm tiene una circunferencia de aproximadamente 126 mm. Ese es un ejemplo geométrico, no un ancho de funda recomendado ni un tamaño de stock de BSTFLEX. La envoltura terminada también debe acomodar su diseño de cierre, la construcción de los bordes y la tolerancia de ajuste requerida.
Las siguientes dimensiones deben identificarse por separado en un dibujo o cotización:
| Dimensión o requisito | Qué confirmar |
|---|---|
| Tamaño exterior de la manguera o haz | Diámetro exterior real de la manguera, o el perfil y perímetro del haz en la sección que se está protegiendo. |
| Ancho final abierto | El ancho de la envoltura terminada cuando está abierta, con una declaración clara de si se incluyen las tiras de cierre y los bordes terminados. |
| Tamaño cerrado efectivo | La circunferencia interna utilizable o el rango de ajuste recomendado con el cierre enganchado según lo especificado. |

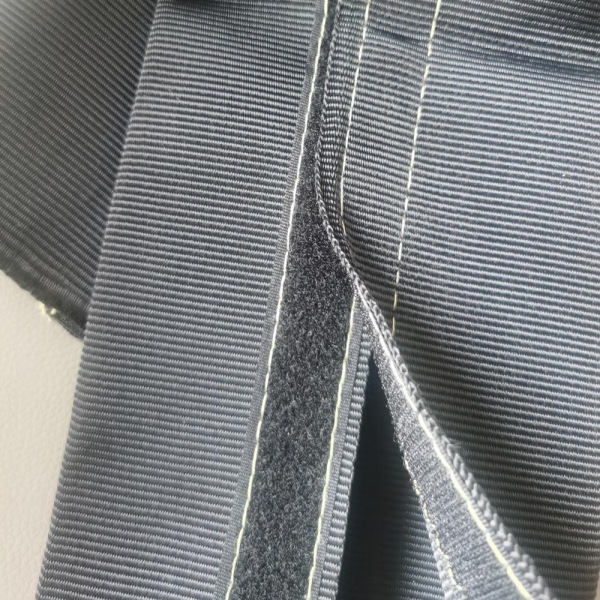

| Enganche del cierre | Ancho de la tira de gancho y bucle, ubicación y enganche requerido en el conjunto cerrado. |
| Longitud de cobertura | La sección a proteger, con las posiciones de los extremos marcadas en relación con las abrazaderas, accesorios y puntos de servicio. |
No utilice el ancho abierto de una envoltura como si fuera el ancho plano de una funda tubular cerrada. Son construcciones diferentes. Pida al proveedor que confirme el rango de ajuste final para el diseño propuesto, especialmente al reemplazar una funda de otra fuente.
Una funda de manguera de gancho y bucle necesita más que suficiente tela para rodear la manguera. Ambos lados del cierre deben engancharse correctamente a lo largo de la longitud prevista. Si apenas se encuentran en un conjunto estacionario, el ajuste debe revisarse antes de la aprobación.
Durante la evaluación de la muestra, verifique el cierre en las curvas, cerca de las ramificaciones y alrededor de los cambios en la forma del haz. Busque espacios locales, pliegues, tiras de gancho expuestas o secciones que deban unirse bajo tensión. Evite usar una tensión excesiva para mantener varias mangueras en un haz de aspecto más ordenado.
Donde la instalación lo permita, coloque el cierre lejos de la superficie de roce principal mientras lo mantiene accesible para el mantenimiento. Confirme esta orientación a través del movimiento previsto utilizando el procedimiento de inspección segura del fabricante del equipo. Una posición que parece adecuada en reposo puede no permanecer despejada durante todo el rango de operación.
Mantenga las superficies de sujeción libres de residuos e inspecciónelas cuando se abra la envoltura. No asuma que cada sección visiblemente cerrada tiene un enganche adecuado. Si el cierre ya no se mantiene como se pretende, investigue la contaminación, el desgaste y el tamaño en lugar de tratar las ataduras externas adicionales como una reparación automática.
Varias mangueras pueden compartir una ruta sin moverse exactamente de la misma manera. Antes de especificar una funda común, haga que el ingeniero responsable confirme que la agrupación propuesta es adecuada para sus requisitos de movimiento, temperatura y servicio.
Una envoltura exterior común no coloca una capa protectora entre cada manguera dentro de ella. Si el contacto entre mangueras dentro del haz es la fuente de desgaste, aborde la separación interna o la protección individual como parte de la revisión de enrutamiento.
Para un haz irregular, envíe un boceto de la sección transversal y una fotografía de la instalación. Marque los puntos de ramificación y las ubicaciones de las abrazaderas existentes. Donde el haz se separe o cambie de tamaño sustancialmente, evalúe secciones de funda separadas en lugar de forzar una envoltura continua para que se ajuste a cada parte de la ruta.
Una funda de manguera hidráulica extraíble debe preservar el acceso al conjunto que protege. Decida dónde se puede abrir, qué marcas deben permanecer accesibles y si un técnico de mantenimiento puede volver a cerrar el cierre correctamente después de la inspección.
Evalúe la envoltura en un conjunto representativo, no solo en una manguera de muestra recta en un banco de trabajo. La prueba debe incluir las posiciones de abrazadera previstas, espacios restringidos, curvas y acceso de servicio.
Antes de la instalación: inspeccione la manguera y corrija el desgaste inaceptable, las fugas o los defectos de enrutamiento según los procedimientos del fabricante del equipo. No se debe utilizar una cubierta nueva para ocultar una manguera dañada.
Con la envoltura instalada: verifique la cobertura, el cierre, el espacio libre y el acceso. Confirme que la funda no fuerce una curva más cerrada, tire de un accesorio, interfiera con una abrazadera u obstruya otro componente móvil. Utilice únicamente el sistema de retención de extremo acordado; la envoltura no es un soporte estructural para mangueras ni una correa de elevación.
Después de la prueba aprobada: inspeccione si hay migración, apertura del cierre y desgaste concentrado. Registre dónde ocurre el contacto y si el área protegida permanece cubierta. Elija los intervalos de inspección según los requisitos de riesgo y mantenimiento de la aplicación en lugar de asumir un período de reemplazo universal de la funda.
El nombre envoltura de manguera de nailon balístico no define, por sí solo, el tamaño del hilo, el peso de la tela, el revestimiento, el hilo, el rendimiento del cierre o la temperatura de servicio. Para pedidos repetidos, acuerde la construcción y las dimensiones terminadas en lugar de confiar solo en el nombre del producto.
Al comparar muestras, solicite información relevante sobre la abrasión y examine la flexibilidad, el acabado de los bordes y la fijación del cierre. Compare los resultados de las pruebas solo cuando el método, la carga, la superficie de contacto y el punto final sean comparables. Un resultado de una tela o funda completa no debe asignarse a otra construcción.
Indique la temperatura esperada y cualquier contacto con fluido hidráulico, agentes de limpieza o condiciones climáticas exteriores. Se debe verificar la idoneidad para el conjunto terminado, incluido cualquier revestimiento, costura y sujetador. Una envoltura de abrasión de nailon no debe tratarse como una funda ignífuga simplemente porque se utiliza en una manguera hidráulica.
Asimismo, la protección contra la abrasión es diferente de la contención de roturas hidráulicas o la protección contra fugas por orificios. Esas tareas requieren evidencia específica de la aplicación para el sistema de protección. El término nailon balístico no es prueba de protección balística para el personal, y una envoltura no es una reparación con clasificación de presión para una línea con fugas.
Una muestra de actualización exitosa es un punto de partida para el suministro repetido. Registre el ancho terminado, el tamaño cerrado efectivo, la disposición del cierre, la longitud protegida, el acabado del borde y cualquier identificación acordada. Guarde esos detalles con el dibujo aprobado o la muestra de referencia.
Para el mantenimiento de flotas o la producción de equipos, distinga las configuraciones requeridas por número de pieza u otro identificador acordado. Especifique si el material se suministrará para corte local o como longitudes terminadas, y confirme el método de corte y acabado de bordes. El color, el marcado, el embalaje, la cantidad mínima de pedido y el tiempo de entrega deben acordarse para la construcción seleccionada.
BSTFLEX apoya la revisión de aplicaciones y el desarrollo de muestras a través de sus servicios de fabricación personalizada y OEM. Para una consulta sobre envolturas de manguera de nailon personalizadas, proporcione tanto las dimensiones de la cubierta requeridas como las condiciones de instalación para que la propuesta pueda evaluarse frente al conjunto real.
Un diseño envolvente se puede colocar alrededor de una sección de manguera accesible sin pasar por encima de sus accesorios. Todavía debe haber suficiente espacio para colocar la tela y enganchar el cierre. Los requisitos de aislamiento y despresurización permanecen sin cambios.
No. Elija dentro del rango de tamaño cerrado recomendado por el proveedor. Una envoltura de gran tamaño puede dejar exceso de material, mientras que una demasiado pequeña puede impedir el cierre especificado. Confirme el ajuste en la manguera o el paquete real.
La construcción de gancho y bucle permite la reapertura. Devuélvala al servicio solo cuando la tela, los bordes, las costuras y el cierre sigan siendo adecuados y se pueda restaurar el ajuste aprobado. La reutilización no es una garantía de vida útil ilimitada.
Para una consulta sobre la funda de envoltura de manguera de nailon balístico BSTFLEX, envíe el diámetro exterior de la manguera o el perfil del paquete, la longitud de cobertura, la fotografía de enrutamiento, la ubicación de la abrasión, la temperatura de servicio y la exposición esperada a fluidos. Incluya la cantidad de muestra, la cantidad de producción, el marcado, el embalaje y los requisitos de entrega.
Comuníquese con BSTFLEX con sus requisitos de dibujo o instalación. Para aplicaciones que involucran diferentes necesidades de protección en una máquina, utilice la página de selección de protección de mangueras hidráulicas para comparar las construcciones de productos relevantes.
