Fallo de la junta de expansión de tela: causas, inspección y prevención

Fallo de la junta de expansión de tejido puede ser resultado de una temperatura excesiva en una capa de sellado, ataque químico, abrasión, movimiento más allá de los límites aprobados, fluctuaciones de presión o accesorios dañados. Varios mecanismos pueden actuar conjuntamente. Una banda rasgada es el resultado visible; por sí misma, no identifica la causa original.

Para sistemas industriales de conductos, escape y gases de combustión, la pregunta útil no es simplemente qué tejido debe reemplazar al dañado. Es qué cambió, dónde comenzó el daño y si el conjunto completo sigue coincidiendo con sus condiciones de funcionamiento.

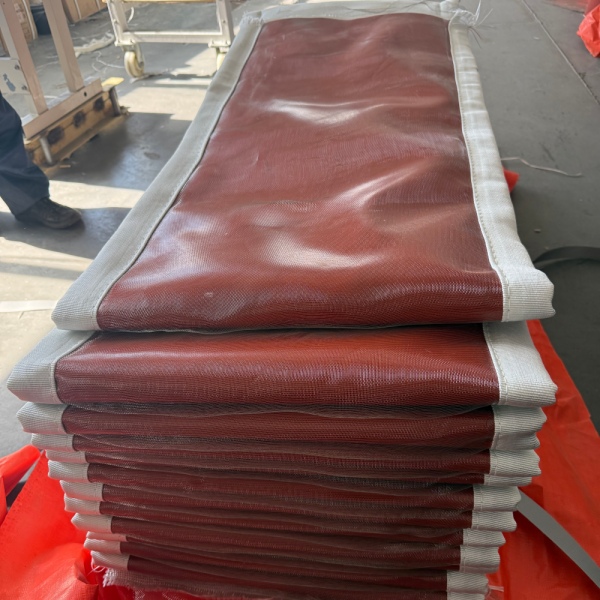

BSTFLEX fabrica juntas de expansión de tejido no metálicas para aplicaciones de conductos personalizadas. Esta guía explica cómo documentar un fallo, distinguir posibles mecanismos y preparar una mejor especificación de reemplazo.

¿Qué cuenta como fallo de una junta de expansión de tejido?

Una junta ha fallado funcionalmente cuando ya no puede cumplir con sus requisitos especificados de sellado o movimiento. Una ruptura importante no es la única preocupación: un cierre separado, una barrera de gas dañada o una sección flexible obstruida también pueden impedir que el conjunto realice su función prevista.

Por el contrario, una marca superficial no establece automáticamente cuánta resistencia o vida útil queda. Registre la observación, compárela con la construcción aprobada y obtenga una evaluación competente. La apariencia por sí sola no puede autorizar la operación continua.

En un conducto de presión negativa, la fuga puede atraer aire exterior hacia adentro en lugar de producir una columna de gas o polvo hacia afuera. Por lo tanto, la ausencia de emisiones visibles no es prueba de un sello intacto.

Lea el patrón de daño sin apresurarse a un diagnóstico

Las siguientes observaciones son puntos de partida para la investigación, no una prueba de diagnóstico. Mantenga la orientación del componente dañado identificable para que la evidencia pueda relacionarse con el conducto, el revestimiento y las condiciones del proceso.

Siete mecanismos de fallo que vale la pena comprobar

1. Temperatura excesiva en la capa incorrecta

Un tejido de alta temperatura no establece la capacidad de temperatura de cada componente a su alrededor. La membrana de sellado, el revestimiento, el cierre y el área de fijación necesitan cada uno una protección adecuada.

Revise las excursiones del proceso junto con la condición de las almohadillas de aislamiento y la protección de la cara caliente. Una capa exterior puede experimentar calor excesivo cuando el aislamiento interno se mueve o cuando una cubierta añadida cambia la disipación de calor, incluso sin un aumento documentado en la temperatura normal del gas.

La acción correctiva debe seguir a la revisión térmica. Un tejido exterior diferente es solo un posible cambio. Nuestra guía de juntas de expansión de tejido para alta temperatura explica cómo el conjunto completo gestiona la exposición.

2. Ataque químico y condensación

La resistencia a la temperatura no establece la compatibilidad química. El gas de proceso, el condensado y los agentes de limpieza pueden exponer el sistema de sellado a condiciones no cubiertas por su especificación original.

Compruebe si el daño coincide con áreas húmedas, lugares fríos o un cambio en el combustible, la química del proceso o la práctica de parada. Cuando la condensación sea relevante, revise las condiciones mínimas de funcionamiento, así como la temperatura máxima.

Las construcciones basadas en PTFE y recubiertas de silicona no son intercambiables simplemente porque ambas utilizan refuerzo de fibra de vidrio. Confirme la función requerida y la compatibilidad de cada capa. Véase materiales de juntas de expansión de tejido para la distinción entre sellado, refuerzo y protección térmica.

3. Abrasión, contacto metálico y acumulación de partículas

El flujo de gas abrasivo y el roce contra un revestimiento pueden producir un desgaste localizado, pero requieren diferentes acciones correctivas. Inspeccione la trayectoria del flujo y la geometría de contacto en lugar de tratar todo deshilachado como un problema de resistencia del material.

Un revestimiento de flujo protege el elemento flexible de la exposición directa. Una barrera de acumulación limita la acumulación de partículas en la cavidad. Sus funciones difieren y ambas deben permanecer compatibles con el movimiento de la junta.

Inspeccione si hay bordes distorsionados, componentes internos desplazados y depósitos que ocupen el espacio de movimiento. Compruebe el espacio libre en las posiciones de funcionamiento especificadas, no solo en la posición visible durante la parada. No añada aislamiento o empaquetadura suelta como barrera de acumulación improvisada.

4. Exceso de movimiento, preajuste incorrecto o geometría restringida

Una banda flexible tiene un envolvente de movimiento definido. No es una tolerancia ilimitada para la desalineación de conductos, el desplazamiento de soportes o el error de instalación.

Compare la geometría encontrada con la posición en frío aprobada. Separe el preajuste intencional del desplazamiento no intencional, luego revise los movimientos axiales, laterales y angulares, incluidas las combinaciones que ocurren juntas.

Compruebe también si un revestimiento, la estructura circundante o una restricción de transporte retenida incorrectamente restringe el movimiento. Cualquier eliminación de restricción debe seguir la secuencia de instalación y los requisitos de soporte. Una banda de repuesto más ancha no corrige automáticamente la geometría y puede crear nuevos pliegues o puntos de contacto.

5. Problemas de sujeción, juntas o cierre

Las fugas cerca de una fijación no se originan necesariamente en el tramo principal de tejido. Inspeccione las barras de sujeción retenidas, las superficies de sellado, las juntas requeridas, los sujetadores y el cierre de la banda.

Los bordes afilados y las superficies irregulares merecen especial atención cuando el daño sigue la línea de la abrazadera. Compare las piezas suministradas y el registro de instalación con el plano aprobado.

Los cierres en campo y los requisitos de apriete de pernos dependen de la construcción. No existe un par de apriete, adhesivo o procedimiento de empalme universal para cada junta de tejido. Un mayor apriete no es un método de reparación general, y una conexión activa con fugas no debe ajustarse como un paso de inspección informal.

6. Pulsación de presión y aleteo repetido

El tejido seleccionado para acomodar el movimiento térmico lento también debe ser adecuado para cualquier movimiento de alta frecuencia en la instalación. Registre las condiciones de funcionamiento del ventilador y las fluctuaciones de presión en lugar de describir el servicio solo como de baja presión.

La presión negativa puede atraer el tejido hacia los componentes internos. El aleteo repetido puede combinar entonces la carga cíclica con el roce o la exposición a partículas.

La revisión debe abordar los límites de presión, la construcción del tejido, la geometría sin soporte y la disposición del revestimiento en conjunto. Simplemente endurecer la banda puede entrar en conflicto con sus requisitos de movimiento. El movimiento inesperado debe investigarse, no aceptarse simplemente porque el producto es flexible.

7. Daños de instalación y cambios alrededor de la junta

No todos los fallos comienzan con el medio de proceso. Los daños por manipulación, la soldadura o el esmerilado cercanos, las herramientas afiladas y los trabajos de mantenimiento posteriores pueden dañar un elemento flexible que de otro modo sería adecuado.

Compruebe las fotografías de recepción y la secuencia de los trabajos en el sitio. Compare la instalación actual con el registro original: ¿se ha extendido el aislamiento, se ha añadido una protección o se ha cambiado el equipo circundante?

Revise también el envejecimiento natural y la exposición acumulada. Una banda que encajaba correctamente cuando era nueva puede dejar de ser adecuada después de un servicio térmico, químico y mecánico prolongado. El momento del reemplazo debe seguir la condición, el servicio y la guía del fabricante en lugar de solo la apariencia.

Inspeccione en dos ventanas operativas diferentes

Durante la operación: observe sin perturbar la conexión

Cuando la evaluación de riesgos del sitio lo permita, el personal autorizado puede registrar la condición externa desde una posición segura. Las observaciones útiles incluyen cambios en la forma de la banda, aleteo, fugas visibles y exposición al calor circundante, adaptadas al estado operativo.

La inspección termográfica cualificada puede ayudar a identificar patrones de temperatura para una mayor investigación. No mide directamente cada capa interna ni demuestra la causa de un área caliente.

No toque, sondee, afloje, apriete ni retire componentes para investigar una junta en funcionamiento. Las sospechas de fugas peligrosas, el deterioro rápido o la deformación grave requieren una escalada inmediata según el procedimiento de respuesta de la planta, no una decisión de esperar a la siguiente inspección rutinaria.

Durante una parada autorizada: examine el conjunto completo

El trabajo manual requiere aislamiento verificado, temperaturas seguras, alivio de presión y acceso adecuado. Aplique los procedimientos de permiso, aislamiento de energía y espacios confinados del sitio cuando sea relevante. Confirme el soporte del conducto y evalúe la contaminación antes del desmontaje o muestreo.

Conserve la condición encontrada antes de la limpieza aprobada. Fotografíe la banda por dentro y por fuera, identifique aguas arriba y aguas abajo, y marque las ubicaciones de los daños en un boceto. Examine los marcos, cierres, revestimientos y aislamiento en lugar de retirar solo el material visiblemente desgarrado.

Registre las áreas inaccesibles como no inspeccionadas. Un informe que parezca completo no debe ocultar lagunas en la evidencia.

Construya un registro de fallos que pueda compararse

Utilice un registro por etiqueta de junta. El informe más útil conecta la evidencia física con las fechas, las condiciones de funcionamiento y el diseño original.

Describa el evento: Registre la fecha de instalación, el primer daño observado, la duración del servicio y si el problema siguió a la puesta en marcha, una excursión del proceso o trabajos de mantenimiento.

Localice el daño:Identifique el lado, la esquina, la abrazadera o el cierre afectado. Incluya fotografías generales y primeros planos con una escala cuando sea seguro hacerlo.

Registre lo que cambió:Compare la temperatura, la presión, la composición del gas, el polvo, el movimiento y el aislamiento circundante con la especificación aprobada. Marque los datos no disponibles como desconocidos.

Separe la evidencia de la interpretación:Escriba "desgarro adyacente a la abrazadera aguas arriba" como la observación. Registre "posible contacto local" como una hipótesis hasta que la geometría o los hallazgos de la inspección lo respalden.

Esta separación hace que las discusiones entre el personal de la planta, el contratista de instalación y el fabricante sean más útiles que asignar una causa a partir de una sola fotografía.

¿Reparar, reemplazar la banda o revisar todo el conjunto?

Algunas construcciones de tela permiten una reparación local aprobada o una reparación de cierre. La idoneidad depende de las capas dañadas, la condición del material restante, la exposición al proceso y el método disponible. El servicio a alta temperatura puede hacer que una reparación confiable sea más difícil.

Un parche que cubre un agujero no establece, por sí mismo, el sellado, la resistencia o la capacidad de movimiento restaurados. No aplique cinta genérica, adhesivo, costuras o una cubierta externa como sustituto de una reparación aprobada. Cualquier medida temporal necesita límites definidos, monitoreo y un plan de reemplazo.

Un reemplazo solo de la banda puede ser apropiado cuando los herrajes retenidos y la protección interna siguen siendo adecuados. El daño repetido en la misma ubicación, las condiciones operativas cambiadas o los marcos y revestimientos deteriorados justifican una revisión del conjunto completo.

Una vez seleccionado el reemplazo, utilice la guía de medición de juntas de expansión de tela de reemplazo para documentar la conexión. No convierta las dimensiones distorsionadas de una banda fallida directamente en dimensiones de fabricación.

Evite que la misma falla regrese

Antes de la adquisición:Actualice la especificación operativa e identifique el mecanismo sospechoso, la evidencia de respaldo y las preguntas sin resolver. Acuerde cualquier cambio requerido en los materiales, el aislamiento, la protección del revestimiento o la geometría en lugar de solicitar solo una banda más pesada.

Antes de la puesta en marcha:Verifique las piezas aprobadas y la posición de instalación, inspeccione si hay daños por manipulación, confirme la fijación y el cierre especificados, y verifique los componentes internos requeridos. Mantenga los escombros y las obstrucciones no autorizadas fuera del conjunto. Siga las instrucciones aprobadas para las restricciones de transporte y el aislamiento externo.

Durante el servicio:Conserve las fotografías de referencia y compare las observaciones posteriores bajo condiciones operativas identificables. Investigue las tendencias inesperadas y revise la junta después de cambios relevantes en el proceso o el equipo.

La prevención debe cerrar la investigación: identifique el mecanismo, documente la corrección aprobada y verifique si la evidencia de recurrencia regresa. Reemplazar una banda sin registrar lo que se cambió hace que la siguiente falla sea más difícil de explicar.

¿Con qué frecuencia se deben inspeccionar las juntas de expansión de tela?

No existe un intervalo único adecuado para cada instalación. Establezca el plan de inspección y reemplazo utilizando la guía del fabricante, las consecuencias de las fugas, el servicio operativo y el historial del sitio.

Una línea base documentada después de la instalación ayuda a la comparación posterior. Reevalúe el plan después de una temperatura o presión anormal, condiciones operativas modificadas, mantenimiento cercano o signos de deterioro. El tiempo de inactividad planificado no anula una preocupación de seguridad inmediata.

Del mismo modo, la vida útil no puede establecerse como un número garantizado de años para cada junta de expansión de tela. La exposición térmica, la química, el movimiento, la instalación y la condición de los componentes deben considerarse juntos.

Envíe a BSTFLEX la evidencia con su solicitud de reemplazo

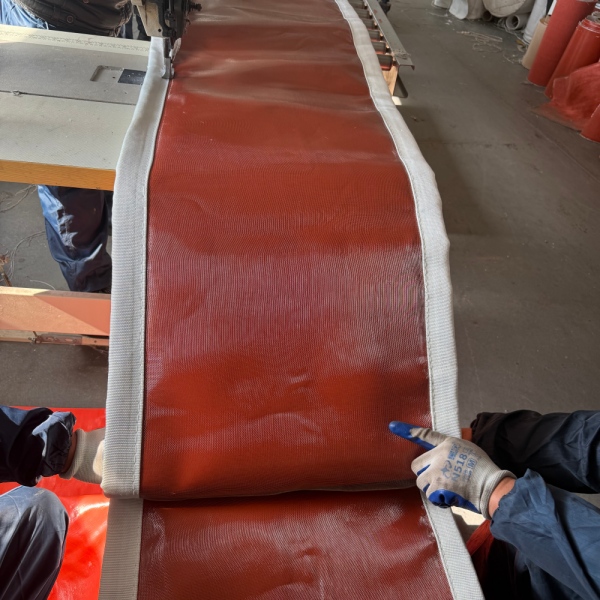

BSTFLEX admite la producción basada en planos de bandas flexibles y conjuntos personalizados. Nuestras capacidades de fabricación de juntas de expansión de tela cubren configuraciones de conductos industriales redondos, rectangulares y específicos para proyectos.

Para una cotización de reemplazo, envíe la etiqueta de la junta, el plano o el estudio dimensional, fotografías del daño, datos operativos y la cantidad requerida. Indique si el alcance es solo la banda, la banda con componentes internos o un conjunto completo, e identifique la fecha de entrega requerida.

Incluya los hallazgos de la inspección de la planta y cualquier causa sin resolver. Estos registros respaldan una revisión de los requisitos de reemplazo; las fotografías por sí solas no pueden certificar la condición del conjunto fallido ni autorizar la operación continua.
