Juntas de expansión de tela para plantas de cemento y conductos de hornos

Juntas de dilatación textiles para plantas de cementoLas conexiones flexibles se utilizan en conductos de gas industriales para adaptarse a movimientos térmicos específicos y desplazamientos de equipos. En los conductos relacionados con hornos, escapes de precalentadores y circuitos de enfriamiento de clínker, su construcción debe tener en cuenta las condiciones de cada conexión, y no simplemente la temperatura máxima asociada a la línea de producción.

Una correa resistente al calor puede dañarse por el flujo abrasivo, el polvo atrapado o el contacto con el revestimiento. Un repuesto que se ajuste a las bridas existentes puede resultar inadecuado si su holgura de movimiento o sus especificaciones de funcionamiento son incompletas.

BSTFLEX fabricajuntas de expansión de tejido no metálico a medidaPara conductos industriales de aire caliente, escape y gases de combustión. En proyectos de cemento, el punto de partida es la ubicación del equipo, las condiciones del proceso y el movimiento requerido en cada junta.

Alcance:Este artículo trata sobre conexiones flexibles entre secciones fijas de conductos y equipos. No especifica las juntas de entrada o salida giratorias de un horno rotatorio ni las juntas de dilatación en los revestimientos refractarios.

Una planta de cemento, varias funciones diferentes en los conductos.

La denominación “junta de expansión del horno de cemento” no es una descripción completa del servicio. Identifique la conexión del conducto en el plano de la planta e indique qué fluido pasa a través de ella. La conexión de escape del precalentador y la conexión de recuperación de calor del enfriador deben tener especificaciones separadas, incluso si sus dimensiones son similares.

La abrasión por polvo y la acumulación de polvo son problemas diferentes.

En aplicaciones con gases que contienen partículas, un revestimiento interno protege la correa flexible de la exposición directa a gases y partículas. Una barrera de acumulación cumple una función diferente: limitar la acumulación de partículas en la cavidad de la junta. La barrera no sustituye al revestimiento, y ninguno de los dos componentes reemplaza al elemento de sellado de gas.

Esta distinción es importante al analizar una junta defectuosa. El desgaste superficial requiere una investigación diferente a la de una cavidad rellena de material. Simplemente especificar un tejido más grueso puede no alterar la trayectoria de exposición original.

Para conexiones polvorientas, pida al diseñador que explique cómo el conjunto gestiona el flujo directo, la entrada de sólidos en la cavidad y el espacio necesario para el movimiento. Identifique la orientación de instalación y la dirección del flujo. No añada empaquetaduras sueltas ni selle huecos aparentes sin aprobación; una modificación improvisada podría interferir con el movimiento previsto.

La presión negativa cambia el aspecto de una fuga.

La presión actúa sobre el elemento flexible. Cuando el conducto opera por debajo de la presión ambiente, el aire exterior puede entrar por una fuga en lugar de que el gas del proceso escape hacia el exterior. Por consiguiente, la ausencia de una nube de polvo visible no demuestra que la junta esté sellada.

La presión negativa también puede atraer la correa hacia adentro. La revisión del diseño debe considerar su posición con respecto a los revestimientos y otros componentes internos, incluyendo el efecto del movimiento simultáneo del conducto. Una conexión que parece libre de obstrucciones en la posición de apagado puede no tener la misma holgura durante el funcionamiento.

Especifique el signo, las unidades, el valor normal y los límites de diseño de la presión. Incluya las fluctuaciones de presión conocidas cerca de los ventiladores o compuertas. Describa el aleteo observado en lugar de asumir que cada correa móvil se comporta con normalidad.

Reducir la entrada de aire puede ser un objetivo de mantenimiento, pero cualquier mejora en el consumo energético del ventilador o en la eficiencia del proceso debe basarse en mediciones realizadas en la planta. El simple reemplazo de la tela no garantiza un ahorro.

Separe la temperatura del proceso de la temperatura del material.

El flujo de gas, el aislamiento y la membrana de sellado exterior no necesariamente funcionan a la misma temperatura.junta de expansión de tejido de alta temperaturaSe puede utilizar un embalaje térmico para proteger los materiales que proporcionan flexibilidad y estanqueidad a los gases.

La selección de materiales debe asignar una función a cada componente. La fibra de vidrio puede proporcionar refuerzo; los tejidos recubiertos de silicona o las estructuras a base de PTFE pueden servir como cubiertas flexibles o capas de sellado; los textiles de sílice y el aislamiento adecuado pueden proporcionar protección térmica adicional donde sea necesario. Su idoneidad depende de la exposición real y de la construcción completa.

No existe un revestimiento universal para plantas cementeras que resuelva simultáneamente los problemas de temperatura, química, abrasión y movimiento. La selección del revestimiento debe tener en cuenta el medio del proceso y la humedad o condensación, y no solo un valor de resistencia al calor publicado.

Para la revisión térmica, envíe la temperatura normal, la temperatura máxima de excursión y su duración, las condiciones de arranque y parada, y la disposición actual del aislamiento del conducto. No cubra la junta de expansión con aislamiento externo adicional a menos que el diseño aprobado lo permita. Modificar la disipación de calor puede alterar la temperatura del elemento flexible.

Compruebe la articulación en sus posiciones móviles.

Las juntas de dilatación de tela pueden acomodar el movimiento en múltiples direcciones cuando se diseñan para la combinación especificada. El diseño debe identificar la compresión axial, la extensión axial, el movimiento lateral en ambas direcciones transversales y el desplazamiento angular. Indique qué movimientos ocurren simultáneamente.

Separe la posición de instalación en frío del desplazamiento operativo. Un desplazamiento permanente, un ajuste preestablecido intencional y un movimiento cíclico no son entradas intercambiables en un plano.

Para conductos rectangulares, solicite detalles de las esquinas y una revisión del perímetro completo. Las dimensiones de la abertura por sí solas no definen la correa, la geometría de sujeción ni el espacio libre disponible para el revestimiento. Nuestra guía paraJuntas de dilatación rectangulares de tela para conductos industrialesabarca estas consideraciones dimensionales.

El ingeniero de planta también debe confirmar que la disposición de las conexiones y los soportes circundantes sean adecuados. La especificación de la junta de dilatación no debe basarse en la flexibilidad del tejido para compensar movimientos estructurales no detectados.

Lea el patrón de daños antes de cambiar la especificación.

Utilice los resultados de la inspección para formular preguntas, no para realizar un diagnóstico inmediato. Los ejemplos que se presentan a continuación sirven como puntos de partida para la investigación, no como prueba de un mecanismo de falla específico.

Registre cuándo apareció el daño por primera vez y qué cambios se produjeron previamente. Una condición de funcionamiento modificada debe revisarse explícitamente, en lugar de ocultarse dentro de un pedido repetido para el número de pieza anterior.

Tratar la sustitución por parada de planta como un paquete de trabajo definido.

Antes de una parada programada, separe el alcance del suministro en elementos flexibles, protección interna y componentes metálicos. Indique si el pedido cubre únicamente una correa de repuesto, una correa con aislamiento o componentes de control de acumulación, o un conjunto completo.

Confirme el acceso antes de elegir la forma de entrega. Una cinta transportadora de circuito cerrado, una cinta abierta que requiere un cierre de obra aprobado y un montaje modular tienen requisitos de instalación diferentes. Acuerde las instrucciones de unión, los accesorios, la preparación de los orificios y la responsabilidad de los trabajos en obra antes de la entrega.

Para juntas existentes, distinga las distancias de instalación medidas de las dimensiones finales de la correa de repuesto. Utilice el plano y el registro de levantamiento topográfico aprobados, no solo las dimensiones de un componente desgastado. VerCómo medir y especificar una junta de expansión de tela de repuestopara el procedimiento detallado de la encuesta.

Seguridad en la inspección:La inspección o el desmontaje manual requieren una parada autorizada, aislamiento, temperaturas seguras, alivio de presión y acceso adecuado. Aplique el permiso del sitio y los procedimientos para espacios confinados cuando corresponda. No afloje una conexión de conducto activa ni altere los depósitos sin un plan de trabajo aprobado.

Al recibir el producto, verifique el alcance y la identificación del mismo con los documentos aprobados. Resuelva cualquier problema con los componentes faltantes o las instrucciones de instalación poco claras antes de que comience la interrupción del servicio.

Qué enviar con una solicitud de cotización para juntas de expansión en una planta de cemento.

Una consulta útil relaciona la etiqueta del equipo con sus condiciones de funcionamiento y el plano. Prepare un registro por cada articulación en lugar de combinar funciones diferentes bajo una especificación genérica.

Ubicación y medio.Identifique el conducto, el precalentador, el enfriador, la conexión de recuperación de calor, el colector de polvo o el ventilador relacionados con el horno. Incluya la composición del gas, la humedad, la información sobre partículas, la dirección del flujo y los datos de velocidad disponibles.

Margen operativo.Proporcione las temperaturas normales y de diseño, las variaciones con su duración, las presiones positivas o negativas, las fluctuaciones conocidas y los modos de funcionamiento relevantes para la junta.

Geometría y movimiento.Adjunte el plano de conexión, la referencia de instalación, los detalles de la brida, la disposición del revestimiento, el preajuste en frío (cuando corresponda) y los requisitos de movimiento indicados por separado. Marque claramente las dimensiones no resueltas y los valores desconocidos.

Alcance del suministro y de las interrupciones.Indique la cantidad, los componentes propuestos para su reutilización, la forma de entrega solicitada, las restricciones de acceso, la fecha de entrega requerida y el período de cierre previsto. Incluya fotografías e historial de servicio para los repuestos.

Solicite un presupuesto que detalle la construcción propuesta, los componentes incluidos, las suposiciones y la información aún necesaria para su aprobación. Un precio más bajo no equivale a una comparación equitativa cuando los requisitos de revestimiento, aislamiento o cierre del sitio son diferentes.

Juntas de expansión de tela a medida para conductos de cemento

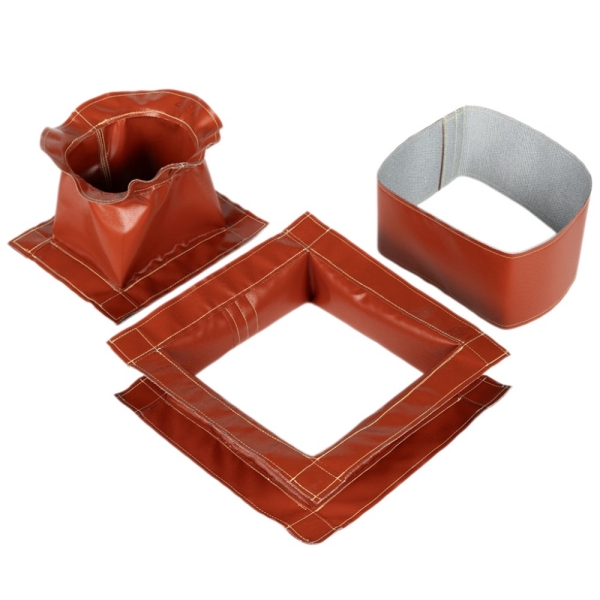

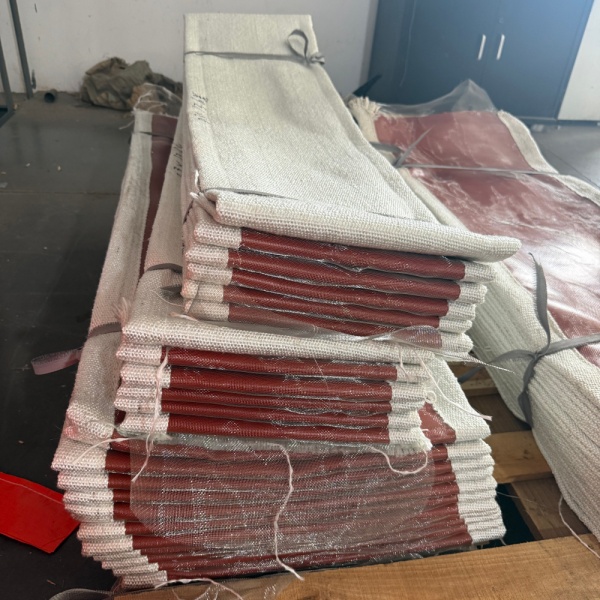

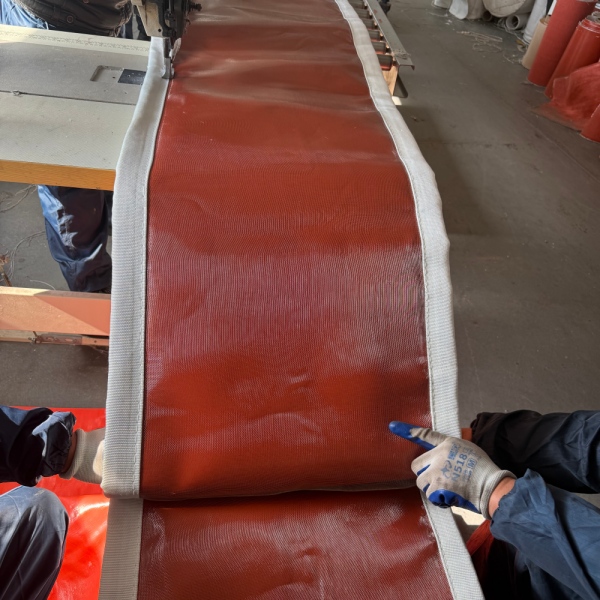

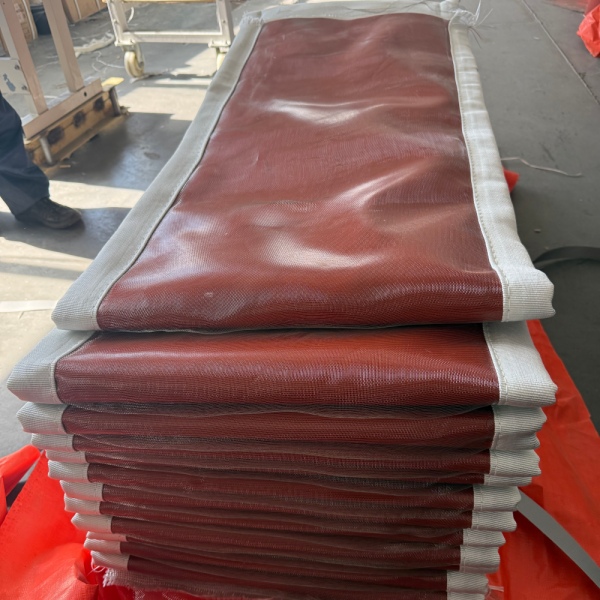

BSTFLEX ofrece soluciones redondas, rectangulares y personalizadas.juntas de expansión de tejido no metálicoPara sistemas de conductos industriales. Las correas flexibles y los conjuntos específicos para cada aplicación se pueden evaluar a partir de los planos, las dimensiones y las condiciones de funcionamiento del cliente.

Para un proyecto de planta de cemento, envíe la ubicación de la conexión y los datos del proceso juntos. La salida de gases del precalentador, la conexión del enfriador de clínker y la entrada del ventilador no deben considerarse intercambiables solo porque las tres pertenezcan a la misma línea de producción.

El objetivo de la compra es una junta que se ajuste a la conexión aprobada, que permita su movimiento y que esté protegida contra la exposición real al proceso, y no simplemente una correa con una etiqueta de temperatura más alta.
