Juntas de expansión de tela para ventiladores y sopladores: Selección de entrada y salida

Juntas de dilatación de tela para ventiladores y sopladoresConecte el equipo a los conductos adyacentes, permitiendo el movimiento especificado y proporcionando el sellado hermético necesario. Su construcción flexible reduce la transmisión de vibraciones mecánicas a través de la conexión del conducto. Sin embargo, la entrada y la salida deben evaluarse por separado: la selección de la brida del ventilador es solo una parte del proceso.

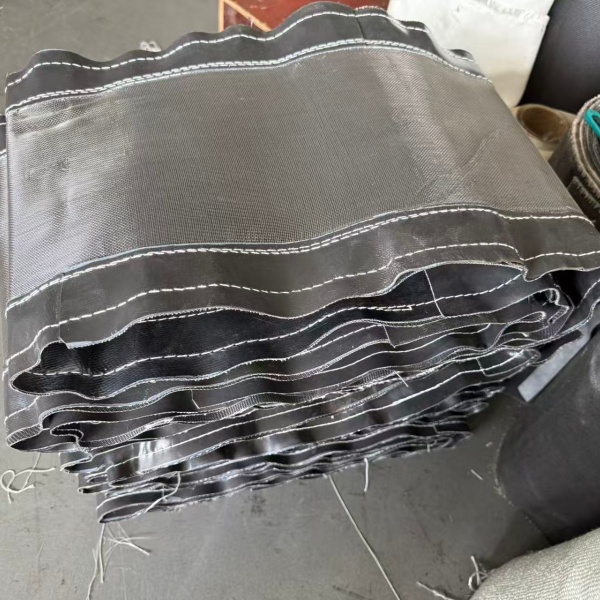

BSTFLEX fabricajuntas de expansión de tejido no metálicoPara conductos de gas industriales, incluidas las conexiones de ventiladores. Para estas aplicaciones, la especificación debe considerar conjuntamente la presión local, el flujo de aire, la vibración, la temperatura y la geometría de la fijación.

Dos conexiones, dos condiciones de funcionamiento

Una solicitud de compra de dos conexiones flexibles para un ventilador debe especificar qué componente corresponde a la entrada y cuál a la salida. Las posiciones pueden tener dimensiones, condiciones de presión, conductos circundantes y requisitos de movimiento diferentes.

En la entrada del ventilador

Ajunta de expansión de la entrada del ventiladorPuede funcionar bajo succión. Cuando la presión interna es inferior a la ambiente, el elemento flexible se desplaza hacia el interior del conducto. Su forma de instalación y la holgura interna deben permitir esta condición de presión, así como el movimiento especificado.

Registre la configuración de la entrada, incluyendo codos, compuertas, filtros y transiciones cercanas. Confirme si la junta maneja aire limpio, gas con polvo o una corriente de proceso húmeda. El término "entrada" no define la temperatura ni la exposición química.

En la salida de ventiladores

Ajunta de expansión de salida del ventiladorRequiere especificaciones específicas de presión y caudal. La zona de descarga puede presentar un perfil de velocidad no uniforme, y los accesorios de conducto cercanos pueden afectar al desarrollo del flujo.

No etiquete automáticamente todas las conexiones de salida como de presión positiva. El aumento de presión de un ventilador no determina, por sí solo, la presión relativa a la ambiente en ninguna de las conexiones. Indique la presión normal y de diseño local, con el símbolo, las unidades y la referencia claramente indicados.

Norma de contratación:Utilice registros de entrada y salida separados antes de decidir si las dos juntas pueden compartir una misma construcción de material o número de pieza.

Separar el movimiento térmico, la vibración del equipo y el aleteo de la correa.

Se trata de parámetros de diseño diferentes. Combinarlos en una sola entrada denominada "margen de vibración" deja información importante sin resolver.

movimiento térmico

Los conductos y los equipos conectados cambian de posición al calentarse y enfriarse. Especifique la compresión axial, la extensión axial, el desplazamiento lateral y el movimiento angular a partir de una referencia de instalación acordada.

Vibración mecánica

El movimiento repetitivo del conjunto del ventilador puede alcanzar la conexión. Proporcione la amplitud, la frecuencia, la dirección y la ubicación de la medición, si están disponibles. La velocidad del ventilador por sí sola no describe el desplazamiento que debe soportar el elemento flexible.

Aleteo impulsado por presión

El tejido puede oscilar en respuesta a fluctuaciones de presión o flujo turbulento, incluso cuando el equipo adyacente tiene un movimiento limitado. La flexión resultante debe considerarse por separado de la dilatación térmica lenta.

Una conexión flexible puede reducir una vía de transmisión de vibraciones; sin embargo, no corrige un impulsor desequilibrado, un cojinete dañado, una base suelta ni un funcionamiento inadecuado del ventilador. Cuando se presentan vibraciones excesivas, es necesario evaluar de forma coordinada tanto el ventilador como la junta de expansión.

Por qué la correa más blanda no siempre es el mejor conector para ventilador

Una correa muy flexible puede adaptarse fácilmente al movimiento, pero responder mal a la excitación aerodinámica repetida. En las zonas de ventilación, la construcción del material debe equilibrar la capacidad de movimiento con la resistencia al aleteo.

Según la aplicación, la revisión del diseño puede considerar una construcción reforzada diferente, un revestimiento protector o modificaciones en la geometría de la junta. Aumentar el peso o el grosor del tejido sin verificar los demás requisitos no constituye una solución completa.

Para equipos de velocidad variable, indique el rango de velocidad de operación e identifique cualquier velocidad o posición del amortiguador asociada con un movimiento inusual. Una condición que parezca aceptable en un punto de operación estable puede no representar el arranque, la parada o el servicio a carga reducida.

Mantenga el aislamiento de vibraciones separado de la atenuación de ruido.

Reducir las vibraciones transmitidas por la estructura no es lo mismo que reducir el ruido aéreo que viaja a través del conducto. No se debe adquirir una conexión flexible como silenciador a menos que su rendimiento acústico haya sido diseñado y verificado específicamente.

El ruido también puede escaparse a través de la sección flexible. Si esto es relevante, especifique los requisitos acústicos por separado y haga revisar cualquier tratamiento en función de los requisitos térmicos y de movimiento de la junta. No añada una manta o cubierta acústica externa sin comprobar si modifica la disipación del calor o restringe el movimiento.

Proteja el elemento flexible sin obstruir el ventilador.

Un revestimiento de flujo puede proteger la correa de la exposición directa a los gases y ayudar a mitigar las vibraciones causadas por la turbulencia. Su fijación, orientación y holgura deben ser adecuadas para la conexión.

La revisión debe abarcar todo el rango de movimiento. Un revestimiento que no roce con la estructura metálica adyacente al apagar el motor puede interferir cuando el conducto se comprime o se desplaza lateralmente. Los bordes afilados o los puntos de contacto pueden dañar la correa, independientemente de su clasificación de temperatura.

Para entornos polvorientos, incluya información sobre partículas y la protección propuesta para la cavidad de la junta. En el caso de una conexión de entrada, considere también las consecuencias de que un componente suelto entre en el ventilador aguas abajo. Los componentes internos deben estar fijados según el diseño de montaje aprobado.

El conector debe ajustarse al diseño del flujo de aire, no solo al espacio.

Los codos, las transiciones bruscas y las compuertas cercanas a un ventilador pueden generar pérdidas adicionales y un flujo de aire no uniforme. Esto se conoce comúnmente como efecto del sistema y puede afectar el rendimiento, el ruido y la vibración del ventilador.

La instalación de una junta de dilatación de tela no elimina esos problemas aerodinámicos. Muestre la disposición de los conductos cercanos en el plano de consulta en lugar de proporcionar solo las dos caras de las bridas.

La flexibilidad necesaria para el movimiento y la longitud del conducto requerida para el desarrollo del flujo de aire son cuestiones de diseño independientes. No asuma que alargar el conector proporciona el mismo rendimiento que un conducto recto configurado adecuadamente. El proveedor del ventilador debe revisar la geometría de entrada y salida cuando el espacio de instalación sea limitado.

Haga coincidir el material con la función real del ventilador.

Una junta de expansión para ventilador no es automáticamente un conjunto de alta temperatura con un alto grado de aislamiento. Del mismo modo, no se debe asumir que un conector de ventilación ligero sea adecuado para gases de proceso calientes o químicamente agresivos.

Conexiones de aire limpio y de tiro forzado

Para un ventilador de tiro forzado, identifique la temperatura del aire en la junta específica, la exposición externa y la presión de funcionamiento. Si el fluido es limpio y la temperatura es moderada, se puede evaluar una construcción con tejido revestido reforzado sin asumir que se requiere un gran aislamiento térmico.

UnJunta de expansión del ventilador FDAún se requiere el sellado, el movimiento y el rendimiento dinámico especificados. El aire limpio no elimina la necesidad de evaluar el aleteo ni la disposición de la fijación.

Conexiones de tiro inducido y escape de proceso

UnJunta de expansión del ventilador IDPuede instalarse en distintos puntos de un sistema de tratamiento de gases de escape. Indique su posición con respecto a los equipos de recolección de polvo, refrigeración y tratamiento húmedo. No deduzca el estado del gas únicamente a partir de la designación del ventilador.

El gas caliente puede requerir un paquete térmico para proteger la capa de sellado. Para esa función, consulte nuestraGuía de juntas de expansión de tejido de alta temperaturaEn cambio, el servicio en ambientes húmedos o corrosivos requiere una atención especial a la compatibilidad química, la condensación y la temperatura en el material de barrera.

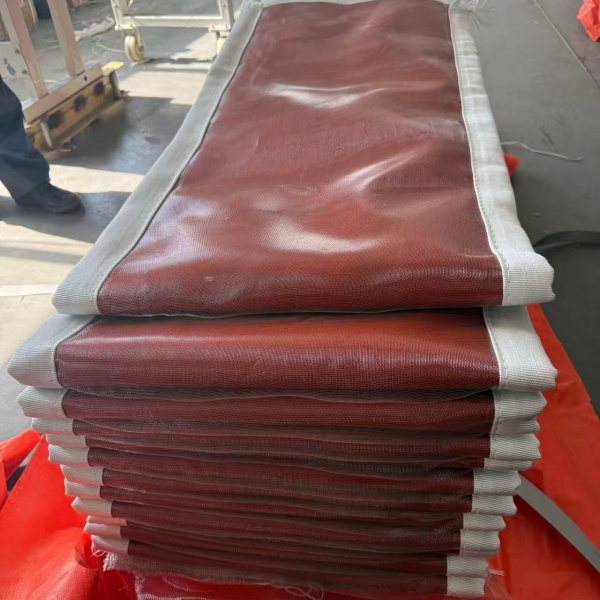

El refuerzo de fibra de vidrio, los tejidos recubiertos de silicona, las barreras a base de PTFE y los textiles de sílice desempeñan diferentes funciones. Nuestra guía paraMateriales para juntas de expansión de tejidoExplica por qué no deben tratarse como especificaciones de juntas completas intercambiables.

Aplicaciones de sopladores fuera del servicio de conductos ordinarios

El términojunta de expansión del sopladorNo establece una clasificación de presión. Confirme el tipo de equipo y el servicio real antes de proponer un diseño de tejido. Los requisitos de presión, pulsación o contención de procesos pueden requerir otra tecnología de conexión.

También deben indicarse explícitamente los requisitos para servicios en entornos peligrosos. La resistencia al calor por sí sola no garantiza la idoneidad para el uso en ambientes inflamables, polvo combustible o sistemas de extracción de humos de emergencia.

Prepare una hoja de comparación de entrada y salida.

A continuación se muestra un formato de consulta, no una tabla de clasificación de productos. Complete ambas columnas con los datos del ventilador y del sistema de conductos. Marque la información faltante como desconocida en lugar de copiar un valor de la conexión opuesta.

Sujetar los conductos y definir la posición de instalación.

No se debe asumir que la carcasa del ventilador y la correa flexible soportan el peso de los conductos, silenciadores u otros equipos adyacentes. Confirme con el diseñador del sistema la disposición de soporte prevista y las cargas de interfaz admisibles.

Cuando el ventilador se asienta sobre aisladores de vibración, la conexión debe permitir el movimiento relativo especificado entre el equipo y el conducto. No tense demasiado una correa para compensar una mala posición del conducto ni utilice la conexión para forzar la alineación de la carcasa del ventilador.

Distinga la distancia de instalación entre los planos de fijación definidos del ancho desarrollado del tejido de reemplazo. Las áreas sujetas y la parte de libre movimiento deben incluirse en el plano aprobado. Las interfaces redondas y rectangulares también requieren sus propios detalles de brida y esquina.

¿Cuándo se puede utilizar la misma construcción en ambos lados?

Se puede considerar una construcción con materiales compartidos cuando ambas funciones se encuentran dentro de sus límites operativos verificados. Esto no significa necesariamente que los componentes finales sean idénticos.

Las distintas formas de brida, patrones de orificios, longitudes de instalación, disposiciones de revestimientos o requisitos de movimiento pueden requerir planos y números de pieza diferentes. La decisión de compra para reducir la variedad de repuestos debe tomarse después de la comparación de ingeniería, no antes.

Para pedidos OEM repetidos, identifique de forma consistente las piezas de entrada y salida en los planos, etiquetas y embalajes. Esto ayuda a evitar la instalación de un componente de dimensiones similares en la posición incorrecta durante el mantenimiento.

Registrar una línea base de puesta en marcha

Durante un procedimiento de puesta en marcha autorizado, registre la posición de instalación aprobada, el estado de funcionamiento del ventilador y cualquier observación externa permitida de las conexiones. Anote si se observa algún movimiento inusual solo a determinadas velocidades o con ciertos ajustes de control.

Las inspecciones o ajustes que requieran acceso manual deben seguir los procedimientos de aislamiento y seguridad laboral del lugar. Un motor detenido no elimina por sí solo la presión, el calor acumulado ni la posibilidad de rotación impulsada por el flujo de aire. No toque una correa que esté vibrando ni ajuste las abrazaderas de un sistema en funcionamiento.

Para una junta existente con daños repetidos, conserve el historial de funcionamiento y las fotografías antes de especificar otra correa.Guía de inspección y fallos en juntas de expansión de tejidoProporciona un marco independiente para investigar ese problema.

Solicite una junta de expansión para ventilador o soplador a medida.

BSTFLEX admite la fabricación a partir de planos de correas flexibles y conjuntos de conductos específicos para cada aplicación.capacidades de fabricación de juntas de expansión de tejidoSe incluyen configuraciones redondas, rectangulares y personalizadas, evaluadas en función de las condiciones de funcionamiento proporcionadas.

Envíe los registros de entrada y salida, el plano de la disposición del ventilador, el rango de velocidad, la temperatura, la presión, el fluido, los requisitos de movimiento y el alcance de entrega solicitado. Incluya fotografías e historial de servicio para los repuestos, junto con la cantidad y la fecha de entrega requerida.

Revisar eljunta de expansión de tejido no metálico a medidaConsulte la página del producto para ver las opciones de configuración. El objetivo es una conexión correctamente especificada a cada lado del ventilador, no simplemente dos piezas de tela flexible con dimensiones coincidentes.
