No existe un único grosor correcto para todas las mantas aislantes extraíbles. Dos cubiertas instaladas en equipos a la misma temperatura pueden necesitar diferentes grosores de aislamiento porque el diámetro del equipo, las condiciones ambientales, el espacio disponible, el material del núcleo y el rendimiento de la superficie requerido son diferentes.
Una decisión útil sobre el grosor comienza con la función que debe cumplir la manta. ¿La prioridad es reducir la pérdida de calor, disminuir la temperatura de la superficie expuesta, proteger un componente cercano, mantener la temperatura del proceso o ajustar el aislamiento en un espacio restringido? La respuesta cambia la construcción.

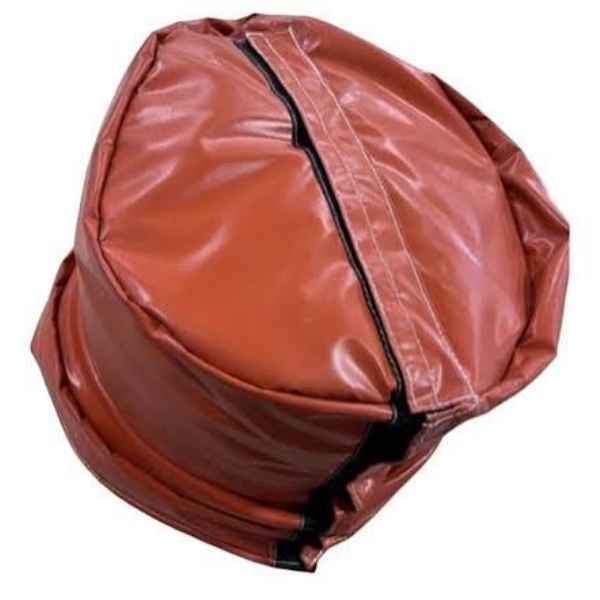

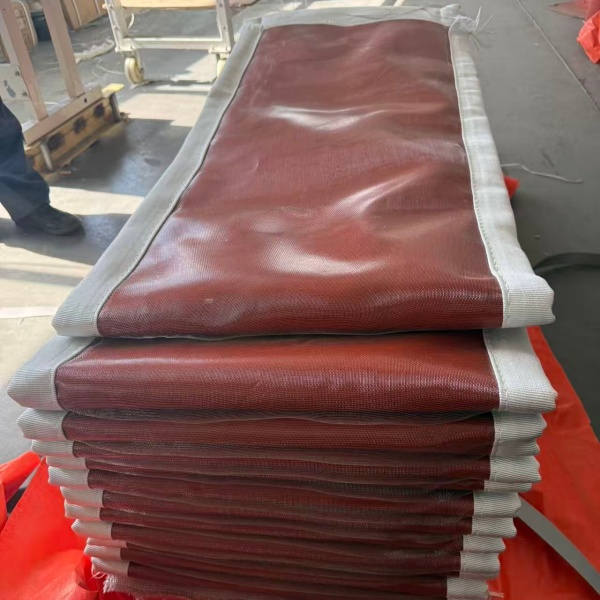

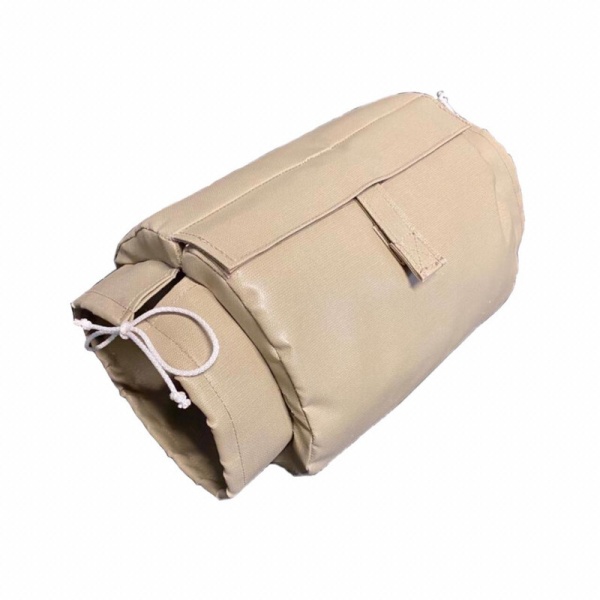

BSTFLEX fabrica mantas aislantes extraíbles para válvulas, tuberías, piezas de escape, filtros, tambores y equipos industriales. El grosor de la manta puede ajustarse para adaptarse al equipo y a las condiciones de servicio en lugar de forzar cada aplicación a una construcción estándar.
La temperatura de funcionamiento es importante, pero no puede determinar el grosor de la manta por sí sola. Una recomendación de grosor debe considerar al menos:
Una especificación de proyecto puede indicar un grosor nominal del núcleo, una pérdida de calor máxima, una temperatura de superficie exterior requerida o una combinación de estos requisitos. Cuando se especifica el rendimiento, el grosor debe verificarse mediante un cálculo de transferencia de calor adecuado en lugar de elegirse a partir de una tabla basada únicamente en la temperatura.

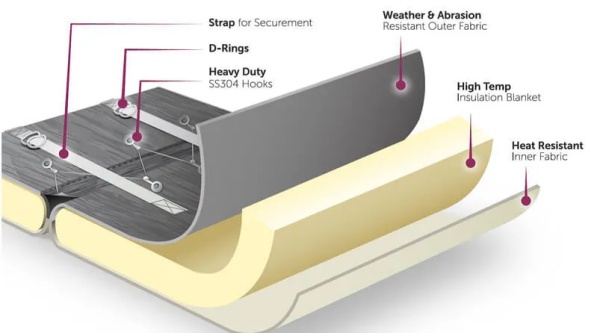

Los compradores a menudo usan la palabra grosor sin identificar qué se está midiendo. Una cubierta extraíble tiene varias capas y se pueden discutir tres valores diferentes durante un proyecto.
| Término de grosor | Significado | Por qué es importante |
|---|---|---|
| Grosor nominal del núcleo | El grosor especificado de la manta aislante antes del montaje final y la instalación | Utilizado para la selección de materiales y cálculos térmicos |
| Grosor de la manta ensamblada | El grosor aproximado después de añadir la cubierta, el revestimiento, las costuras y la fijación interna | Afecta al patrón, los bordes de los paneles y la manipulación |
| Grosor instalado | El grosor después de que la manta se ajusta, se cierra y se comprime localmente alrededor del equipo | Determina las dimensiones exteriores terminadas y el espacio libre real |
La manta instalada no permanecerá perfectamente uniforme alrededor de cada costura, borde de brida o cierre. Cuando el espacio libre es reducido, el diseño debe considerar el área local más gruesa en lugar de confiar solo en el valor nominal del núcleo.
Cuando el propósito es la conservación de energía o la estabilidad de la temperatura del proceso, el valor importante es el flujo de calor desde el equipo aislado bajo las condiciones operativas y ambientales esperadas. Aumentar el grosor del núcleo generalmente reduce la transferencia de calor, pero cada capa adicional produce una mejora incremental menor. El costo del material, el tamaño de la manta, el peso y el espacio de instalación también aumentan.
Por lo tanto, el grosor económico no es automáticamente la construcción más gruesa que se puede coser. Es la construcción que proporciona el resultado térmico requerido a un tamaño instalado y un costo de proyecto prácticos.
Cuando la protección del personal o los componentes cercanos son la preocupación principal, el proyecto puede especificar una temperatura máxima de la superficie de la manta. Esto debe evaluarse utilizando la temperatura real del equipo, la temperatura ambiente, el movimiento del aire, la orientación de la manta y las propiedades de la superficie.
No se debe asumir un resultado de temperatura de superficie medido en aire interior en calma para el servicio en exteriores con viento, lluvia o luz solar directa. Deben indicarse las condiciones de prueba o cálculo.
Algunas válvulas, componentes de escape y conjuntos de procesos se instalan cerca de protecciones, paredes, suelos o tuberías adyacentes. Una manta gruesa puede ofrecer un buen aislamiento sobre el papel, pero ser imposible de colocar, cerrar o retirar.
Los proyectos con poco espacio libre pueden requerir un núcleo más delgado con mejor eficiencia térmica, una manta segmentada, un grosor reducido solo en la restricción o un cambio en la ubicación del cierre. Cualquier reducción local debe ser revisada, ya que puede crear un área más caliente en la cubierta terminada.
Los cilindros de inyección, filtros calentados, tambores y otros equipos de proceso pueden necesitar aislamiento para reducir los ciclos o mantener la temperatura del producto. En estas aplicaciones, la potencia del calentador, el ciclo de funcionamiento, el tiempo de calentamiento y los requisitos de acceso pueden ser tan importantes como la temperatura máxima de la superficie.
Dos materiales de aislamiento con el mismo grosor nominal no proporcionan necesariamente el mismo rendimiento térmico. El valor relevante es la conductividad térmica del material en el rango de temperatura esperado, junto con la densidad, el comportamiento de compresión y la estabilidad a largo plazo.
La manta de fibra de vidrio punzonada se utiliza ampliamente en cubiertas industriales flexibles porque puede cortarse, superponerse y coserse en patrones irregulares. Es adecuada para muchas aplicaciones generales de servicio en caliente cuando el grado seleccionado coincide con la temperatura de funcionamiento. El grosor final debe tener en cuenta la compresión en los puntos de acolchado, las costuras y las curvas cerradas.
La manta de sílice punzonada se selecciona cuando se requiere un núcleo de mayor temperatura manteniendo una construcción flexible y punzonada. La composición del material, la densidad y el grosor disponible deben confirmarse en lugar de asumir que todas las mantas de sílice tienen el mismo rendimiento.
El aislamiento de fibra cerámica puede considerarse para condiciones de servicio en caliente más exigentes. El diseño de la manta aún necesita un revestimiento de cara caliente, una carcasa exterior, hilo de coser y un sistema de cierre adecuados. Un núcleo de alta temperatura no hace que todo el conjunto sea automáticamente adecuado para la misma temperatura.
Un aislamiento flexible de alta eficiencia puede ayudar cuando el espacio o el peso son limitados, pero la comparación debe realizarse utilizando los datos térmicos del proyecto, los requisitos de manipulación y el coste total instalado. Un material delgado no es automáticamente la mejor opción si se daña fácilmente, es difícil de coser o no es adecuado para retirarlo repetidamente.
BSTFLEX suministra núcleos de aislamiento de alta temperatura seleccionados en múltiples tipos de materiales y grosores. La disponibilidad depende del grado del núcleo y de las especificaciones del proyecto. Los compradores que fabrican sus propias cubiertas también pueden revisar la guía de materiales para mantas de aislamiento extraíbles.
Una temperatura máxima de uso del material describe la capacidad térmica bajo condiciones establecidas. No indica al comprador cuánto calor pasará a través de la manta ni cuál será la temperatura de la superficie exterior.
El rendimiento del aislamiento depende del conjunto completo. Un material puede tolerar la cara caliente pero aun así necesitar más grosor para cumplir con un objetivo de pérdida de calor. Por el contrario, un núcleo más grueso no puede compensar un tejido exterior, hilo o cierre que no sea adecuado para la exposición.
La temperatura de servicio continuo y el pico de corta duración deben suministrarse por separado. La llama directa, las fugas de escape, las salpicaduras de metal fundido y el calor radiante de una fuente cercana son condiciones diferentes y no deben tratarse como un contacto superficial ordinario.
La transferencia de calor desde el cuerpo de una válvula pequeña no es idéntica a la transferencia de calor desde un recipiente plano grande a la misma temperatura. La curvatura, el área de superficie, la orientación y el flujo de aire local afectan el resultado.
El grosor de la manta también cambia el tamaño exterior terminado. En una tubería pequeña, añadir aislamiento alrededor de toda la circunferencia puede producir un gran aumento porcentual en el diámetro exterior. Esto puede afectar a las abrazaderas, protecciones, pasarelas y la distancia a las líneas adyacentes.
Para un filtro o tambor grande, el mismo grosor nominal puede crear un panel pesado que es difícil de retirar como una sola pieza. Dividir la cubierta en secciones etiquetadas puede mejorar la manipulación sin cambiar el grosor del núcleo seleccionado.
Los cálculos térmicos a menudo comienzan con una capa de aislamiento uniforme, pero una cubierta cosida incluye solapamientos, costuras, recortes, puntos de acolchado y cierres. Estos detalles mantienen la manta unida y la hacen extraíble, pero también pueden afectar al grosor local.
Estos efectos son especialmente importantes en válvulas, bridas y equipos con muchas penetraciones. El diseño de la chaqueta de aislamiento de válvula extraíble debe proporcionar acceso al vástago, maneta o actuador mientras mantiene el límite de aislamiento tan continuo como sea práctico.
Mida la distancia mínima desde el equipo desnudo hasta cualquier obstrucción cercana. Incluya paredes, suelos, protecciones, bandejas de cables, acero de soporte, tuberías vecinas y piezas móviles.
El espacio requerido es mayor que el espesor nominal del núcleo. Puede ser necesario considerar:
Una manta que cabe en el espacio estático pero que no puede abrirse o retirarse no es un diseño extraíble práctico. Utilice el procedimiento de medición en cómo medir para una manta de aislamiento extraíble personalizada antes de que se apruebe el espesor final del núcleo.
Los núcleos de aislamiento flexible contienen espacios de aire que contribuyen a la resistencia térmica. La compresión excesiva reduce el espesor y puede alterar el rendimiento. La compresión puede ocurrir en las costuras, debajo de las correas, alrededor de radios pequeños o cuando una manta ha sido diseñada demasiado ajustada.
El propósito del cierre es sujetar la manta de forma segura, no aplastarla contra el equipo. Si una cubierta requiere repetidamente una fuerza excesiva para cerrarse, verifique las dimensiones del equipo, el patrón, la superposición y el espesor del núcleo en lugar de simplemente apretar los herrajes.
Para la producción repetida, la muestra aprobada debe definir cómo se verifica el espesor de la manta. El punto de inspección, el método de medición y la tolerancia aceptable deben ser consistentes, ya que una manta blanda puede dar lecturas diferentes bajo presiones distintas.
Una sección de aislamiento gruesa puede construirse a partir de más de una capa. Las capas múltiples pueden facilitar el corte y el montaje, y pueden reducir la posibilidad de que las juntas se alineen a través de todo el espesor. También pueden permitir combinar diferentes materiales cuando el proyecto lo requiera.
La estratificación debe estar controlada. Las capas no aseguradas pueden desplazarse, amontonarse o separarse durante la manipulación. El diseño debe especificar la orientación de la capa, la ubicación de la junta, la fijación interna y la forma en que el núcleo se retiene dentro de la cubierta.
Usar más capas no mejora automáticamente el resultado si el conjunto terminado está muy comprimido o mal ajustado.
| Condición del proyecto | Dirección probable del diseño | Información necesaria |
|---|---|---|
| La reducción de la pérdida de calor es el objetivo principal | Calcular el tipo y espesor del núcleo según el flujo de calor requerido | Temperatura de la superficie, condiciones ambientales, dimensiones del equipo y objetivo de pérdida de calor |
| La temperatura de la superficie exterior es limitada | Seleccionar el conjunto según el objetivo de temperatura de contacto o de superficie establecido | Temperatura objetivo, temperatura ambiente, viento y orientación de la manta |
| El espacio libre es restringido | Revisar núcleos más delgados, perfiles locales o construcción segmentada | Espacios mínimos, fotografías y dirección de extracción |
| La manta se retira con frecuencia | Equilibrar el espesor térmico con la manipulación, el tamaño del panel y la retención del núcleo | Intervalo de mantenimiento, acceso del instalador y peso aceptable del panel |
| El equipo tiene una vibración fuerte | Controlar el movimiento del núcleo, el acolchado y la seguridad del cierre | Fuente de vibración, posición de montaje y ciclo de servicio |
| El equipo irregular tiene muchas penetraciones | Usar secciones con forma y superposiciones controladas en lugar de una cubierta voluminosa | Dimensiones detalladas, fotografías y puntos de acceso |
Cuando una especificación de proyecto requiera un estándar de aislamiento industrial o un método de cálculo prescrito, esos requisitos deben controlar la selección. No reemplace un cálculo de ingeniería requerido por una tabla de espesores general en línea.
Para recibir una recomendación y una cotización útiles, proporcione:
Para un nuevo proyecto personalizado, la página defabricante de mantas aislantes extraíbles personalizadasexplica las rutas de dibujo, material y producción disponibles en BSTFLEX.
La misma temperatura de funcionamiento puede requerir diferentes espesores para diferentes tamaños de equipo, condiciones ambientales y objetivos de rendimiento.
Un núcleo puede soportar la temperatura pero aun así ser demasiado delgado para cumplir con el resultado térmico requerido.
El grosor del núcleo aumenta la envoltura exterior de la manta y puede interferir con protecciones, pasarelas, soportes o equipos adyacentes.
Un cierre ajustado no sustituye a un patrón correcto. Una compresión excesiva puede reducir el grosor instalado y crear un rendimiento desigual.
El espacio libre local y la geometría pueden requerir secciones de manta separadas o cambios de grosor controlados. Estos cambios deben documentarse en lugar de realizarse de manera informal durante la instalación.
La cubierta, el revestimiento, las costuras y los herrajes también afectan el tamaño final y la capacidad de servicio. Se debe revisar la construcción completa.
No existe un grosor estándar universal para todas las aplicaciones. Los proyectos deben seleccionar el grosor según el material del núcleo, la temperatura del equipo, las condiciones ambientales, el objetivo de rendimiento, la geometría y el espacio libre disponible.
Un grosor adicional suele reducir la transferencia de calor cuando el material y la instalación siguen siendo adecuados, pero la mejora no es lineal. Un mayor grosor también aumenta el tamaño, el peso, el costo y el espacio libre necesario para la instalación.
El perfilado local puede ser posible, pero el área reducida puede calentarse más o perder más calor. El diseño debe revisarse en lugar de recortar o comprimir la manta durante la instalación.
El proyecto debe definir si se está verificando el grosor nominal del núcleo, el grosor ensamblado o el grosor instalado. Una cubierta flexible puede comprimirse bajo la herramienta de medición, por lo que el método y la presión deben ser consistentes.
Sí, cuando la combinación cumple un propósito térmico o de construcción definido. Se debe especificar el orden de las capas, la compatibilidad de los materiales, la retención y el grosor total.
El espacio libre debe acomodar la manta completa, las costuras, el solapamiento y los herrajes de fijación, además del espacio necesario para instalarla y retirarla. Mida el punto más estrecho y muestre los obstáculos cercanos en fotografías.
Sí. El tipo de núcleo y el grosor nominal se pueden seleccionar para el proyecto, sujeto a la disponibilidad de material y los requisitos de fabricación. Proporcione el objetivo térmico y el espacio disponible con la consulta.
No, a menos que se soliciten específicamente las dimensiones finales de la manta. Proporcione las dimensiones reales del equipo e identifique cualquier aislamiento existente. Los márgenes de patrón, costura y solapamiento se gestionan durante el diseño de la manta.
Envíe el plano del equipo, las dimensiones, la temperatura de funcionamiento, las condiciones ambientales, el objetivo térmico, el espacio libre mínimo y la cantidad requerida a sales@pkfiresleeve.com. BSTFLEX puede revisar la aplicación y cotizar una construcción de manta aislante extraíble personalizada basada en la información suministrada.
