Fuelles con cremallera para instalación de modernización: acceso, cierres y montaje

Reemplazar un fuelle de máquina desgastado se vuelve difícil cuando no hay un extremo libre para deslizar una cubierta nueva. Una cremallera longitudinal puede proporcionar otra ruta de instalación: abrir el cuerpo de tela, colocarlo alrededor del componente existente y cerrarlo en su lugar. El beneficio depende del ensamblaje completo, no solo de la cremallera.

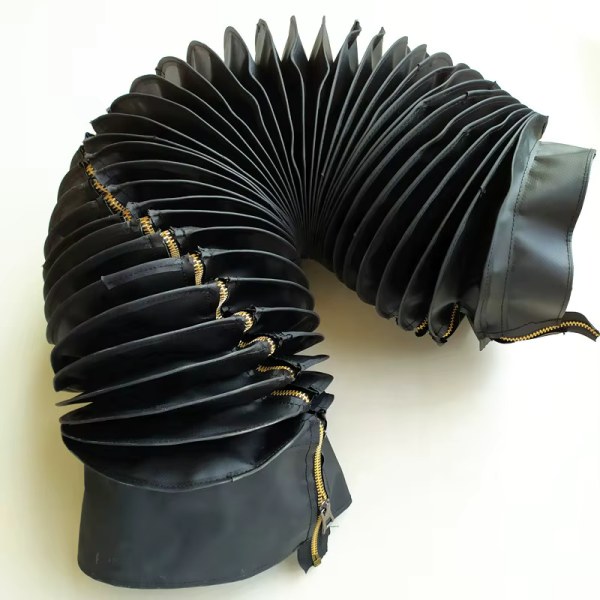

BSTFLEX fuelles con cremallera cosidos están hechos para aplicaciones que requieren protección extraíble alrededor de vástagos de cilindros, tornillos, ejes y actuadores. Para trabajos de modernización, la primera pregunta es si el cuerpo de tela, los accesorios de los extremos y los soportes internos pueden instalarse sin el desmontaje del componente que intenta evitar.

¿Se pueden instalar fuelles con cremallera sin desmontar la máquina?

A veces, pero no en todas las instalaciones. Una cubierta que se abre a lo largo de su longitud aún puede contener un anillo de montaje cerrado o una guía interna que no puede pasar alrededor del eje existente. Las protecciones cercanas también pueden impedir el acceso a la cremallera o a los sujetadores de los extremos.

Antes de realizar el pedido, identifique qué piezas de la máquina deben permanecer ensambladas y qué cubiertas o soportes pueden retirarse según el procedimiento de mantenimiento aprobado. Utilice esa información para verificar la construcción propuesta del fuelle.

Elija la posición de la cremallera desde el lado de mantenimiento

La posición de cremallera más conveniente en una cubierta suelta puede ser inaccesible una vez que el fuelle esté montado. Muestre el lado de servicio en el plano de la máquina, incluyendo el espacio necesario para una mano, el deslizador y las herramientas utilizadas en los sujetadores de los extremos.

Para una cubierta redonda, marque la posición de apertura en una vista de extremo e indique la dirección de visualización. Para una cubierta rectangular, identifique la cara específica y su relación con los marcos de montaje. Muestre también dónde descansa el deslizador cuando la cubierta está completamente cerrada.

Compruebe la posición con respecto al entorno de trabajo real. Un cierre directamente debajo de un flujo de virutas o una salida de refrigerante puede necesitar una orientación diferente o protección adicional. Una abertura que es conveniente a mitad del recorrido puede quedar obstruida en la posición de mantenimiento designada.

Cuando se proponga una solapa protectora, revise su superposición y espacio libre durante todo el movimiento. No debe quedar atrapada entre los pliegues, engancharse en los herrajes adyacentes ni impedir el acceso a la cremallera.

Especifique montajes de extremo que puedan recibir mantenimiento

En una cubierta montada con collarín, identifique la superficie receptora, el acoplamiento utilizable del collarín y la posición de la abrazadera. Compruebe si la abrazadera se puede abrir y retirar alrededor del componente instalado. Deje acceso a su mecanismo de apriete y mantenga la abrazadera alejada de los pliegues activos y de la terminación de la cremallera, a menos que el diseño aprobado especifique lo contrario.

En una cubierta montada con brida, muestre cómo se fijan tanto el extremo de la tela como la placa de respaldo. Una brida de tela dividida combinada con una placa de respaldo de una sola pieza inaccesible aún puede complicar el reemplazo. Acuerde qué herrajes se reutilizarán y qué piezas pertenecen al nuevo conjunto de fuelle.

Los accesorios de los extremos deben ubicar la cubierta sin torcerla ni desalinear los bordes de la cremallera. No utilice fuerza de sujeción adicional para compensar un collarín que no encaja. Las dimensiones de fijación y los requisitos de apriete deben seguir el plano aprobado y las instrucciones de los herrajes.

Las guías internas merecen la misma atención que los montajes. Indique si el tornillo o eje protegido gira y pregunte cómo se mantendrá el fuelle alejado de él. Cualquier guía o soporte necesario para el funcionamiento también debe tener una ruta de instalación práctica.

Adapte el cierre al requisito de acceso

Una cremallera une los bordes longitudinales de una cubierta dividida diseñada específicamente. Confirme si debe separarse completamente para la instalación o solo abrirse lo suficiente para una tarea de inspección definida. El extremo de inicio, la dirección de apertura y el acceso al deslizador deben acordarse antes de la fabricación.

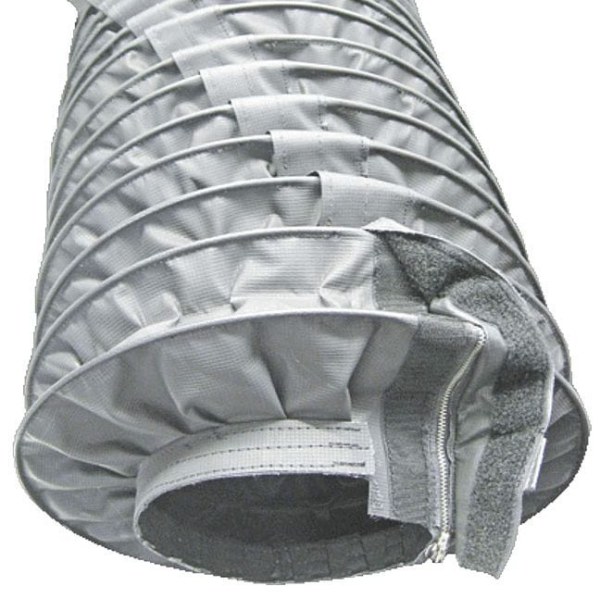

Se pueden considerar cierres de gancho y bucle o a presión cuando sea apropiado un arreglo de apertura diferente. No deben tratarse como intercambiables con una cremallera: la superposición, el espaciado de fijación, la exposición a la contaminación y el paquete plegado pueden cambiar. Compare los conjuntos propuestos en lugar de elegir únicamente por la rapidez con la que se abre una muestra suelta.

Del mismo modo, una construcción extraíble no es necesaria para todas las aplicaciones. Cuando se pueda instalar una cubierta cerrada durante el ensamblaje del equipo y no sea necesaria una apertura regular, evalúe esa opción dentro de la gama de fuelles cosidos a medida. Especifique una abertura longitudinal cuando resuelva un problema real de instalación o servicio.

Compruebe el movimiento con la cremallera completamente cerrada

Una cubierta de modernización debe encajar en su condición de funcionamiento, con el cierre abrochado y ambos extremos asegurados. Evalúe el espacio libre alrededor del componente protegido, al lado del deslizador y alrededor del exterior de los pliegues. El ancho de la tela de la cubierta abierta no establece el espacio libre instalado.

Proporcione las distancias instaladas más corta y más larga entre las mismas referencias de montaje. Incluya cualquier posición de mantenimiento definida o requisito de recorrido adicional por separado. La guía de medición de fuelles cosidos a medida explica cómo registrar estas longitudes y distinguir el cuerpo flexible de los accesorios de los extremos.

No obtenga recorrido adicional dejando la cremallera parcialmente abierta, estirando la cubierta hasta que quede tensa o forzando los pliegues en un espacio más pequeño. El conjunto terminado debe acomodar el movimiento requerido dentro de su rango operativo aprobado.

Para cubiertas muy cerradas o de movimiento rápido, solicite una revisión del flujo de aire. Una cremallera es una característica de acceso, no un respiradero especificado. Cualquier disposición de ventilación debe seleccionarse teniendo en cuenta las condiciones de contaminación.

Revise la tela y el cierre como un solo conjunto

Especifique el entorno operativo antes de elegir una tela. Incluya detalles sobre refrigerante o líquido de limpieza, contacto con aceite, partículas abrasivas, virutas calientes, calor radiante y la frecuencia de flexión esperada. Una descripción general como "alta temperatura" o "resistente al aceite" deja sin resolver preguntas importantes de selección.

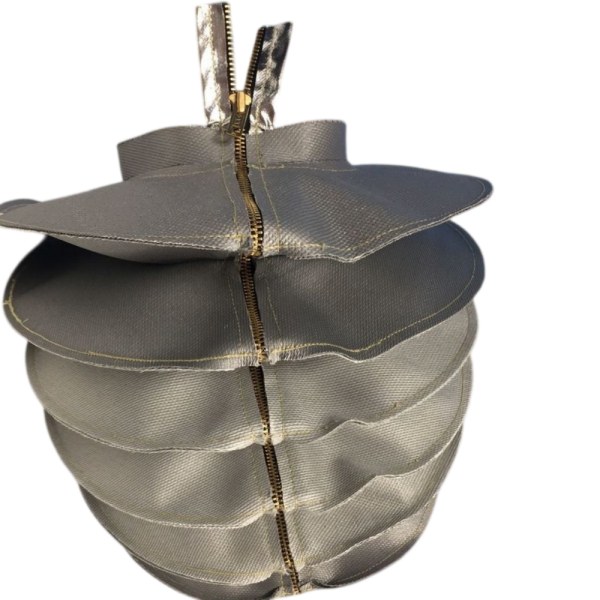

Para aplicaciones expuestas al calor, revise juntos el revestimiento, la tela base, el hilo de coser, la cinta de la cremallera, los elementos de sujeción y los herrajes de los extremos. Ni una tela resistente al calor ni los elementos metálicos de la cremallera por sí solos establecen la capacidad de temperatura de la cubierta completa.

No asuma que una cremallera cosida cerrada proporciona un sello hermético a los líquidos. Cuando la pulverización de refrigerante, el lavado o la exclusión de partículas finas sean críticos, indique los requisitos de exposición y aceptación para que las costuras, el cierre, los extremos y cualquier ventilación puedan evaluarse como un sistema.

La exposición a virutas pesadas o afiladas puede requerir una construcción protectora diferente o un blindaje adicional. Describa los residuos reales en lugar de tratar cada fuelle de tela como adecuado para cada operación de mecanizado.

Planifique la instalación y la verificación de retorno al servicio

La instalación debe ser realizada por personal autorizado utilizando el procedimiento de mantenimiento de la máquina y el plano de fuelles aprobado. Antes del trabajo manual, aísle la energía peligrosa, controle la energía almacenada, asegure los componentes contra movimientos involuntarios y verifique la condición de seguridad. Abrir una cremallera no hace que un mecanismo energizado sea seguro para su mantenimiento.

Antes de retirar la cubierta vieja, registre su orientación, disposición de montaje y cualquier roce o daño. Limpie el área circundante utilizando un método compatible con el equipo para que no se introduzcan residuos sueltos en el componente protegido.

Durante el ajuste, mantenga el cuerpo de tela sin torceduras y alinee los bordes de cierre correspondientes. No utilice el deslizador para tirar de una cubierta de tamaño insuficiente o desalineada alrededor del componente. Cuando el cierre esté obstruido, deténgase y verifique si hay tela atrapada, residuos o una posición incorrecta en lugar de aplicar más fuerza.

Antes de volver al servicio, confirme que ambos extremos estén seguros, que la cremallera esté completamente enganchada, que se hayan retirado las piezas sueltas y que existan los espacios libres previstos. Restaure las protecciones requeridas y siga el procedimiento aprobado del sitio para cualquier verificación de movimiento controlado. Mantenga al personal alejado de las piezas móviles; aísle el equipo nuevamente antes de realizar ajustes.

Observe si los pliegues se comprimen uniformemente, si el cierre permanece alineado y si la cubierta se mantiene alejada de los herrajes circundantes. Investigue el roce, el tirón anormal o la distorsión inducida por el aire antes de aceptar la instalación. No se debe asumir que una cubierta de tela contra la contaminación reemplaza la protección requerida para el personal.

Mantenga el cierre en condiciones de servicio

Durante el mantenimiento programado, inspeccione el enganche de la cremallera, el deslizador, las costuras, las transiciones de los extremos y las áreas de montaje. Busque virutas atrapadas, cinta rasgada, pliegues dañados o señales de que la cubierta ha sido tirada más allá de su movimiento previsto.

Utilice productos de limpieza y cualquier lubricante solo según lo aprobado para el cierre y la tela seleccionados. Una cremallera que se vuelve difícil de operar repetidamente requiere una verificación de la alineación, la contaminación y el acceso, no simplemente un tirón más fuerte. Establezca el intervalo de inspección de acuerdo con el servicio del equipo y el entorno operativo en lugar de asumir que un intervalo se adapta a cada máquina.

Preguntas que hacen los compradores sobre los fuelles de actualización

¿Se puede añadir una cremallera a un fuelle cerrado existente?

Puede ser posible después de una revisión de la construcción, pero hacer un corte no es una solución equivalente. La abertura propuesta necesita un refuerzo de borde adecuado, transiciones de extremo y alineación de cierre, y cualquier soporte interno debe permanecer funcional. Envíe fotografías y detalles de construcción antes de modificar la cubierta.

¿Se pueden instalar fuelles con cremallera alrededor de un vástago de cilindro hidráulico instalado?

Se pueden considerar cuando la abertura de la tela, los montajes de los extremos y el acceso de servicio permitan la instalación alrededor del vástago. Confirme las superficies receptoras y la ruta de montaje en ambos extremos; la cremallera por sí sola no garantiza que no sea necesario desconectar ningún componente del cilindro.

¿Un reemplazo necesita copiar la posición de la cremallera vieja?

No necesariamente. Mantenga la posición existente como referencia, pero informe cualquier problema de acceso, acumulación de virutas o roce. Una posición revisada debe verificarse con la disposición de montaje y el recorrido completo antes de ser aprobada.

Solicite fuelles con cremallera personalizados para un proyecto de actualización

Envíe una fotografía de la instalación que muestre el lado de servicio, vistas de los extremos de ambos montajes y un boceto con dimensiones. Incluya las longitudes comprimidas y extendidas requeridas, el espacio libre interno, el espacio exterior máximo, la posición propuesta de la cremallera y cualquier guía o soporte.

Indique qué debe permanecer ensamblado durante el reemplazo, las condiciones operativas, la cantidad y si se reutilizarán los herrajes de montaje existentes. Para proyectos OEM, incluya la revisión del plano y la secuencia de instalación prevista.

BSTFLEX puede evaluar fuelles de tela con cremallera personalizados en torno a estos requisitos. Solicite una cotización de fuelles con sus planos y detalles de aplicación, o envíe un correo electrónico a sales@pkfiresleeve.com. Confirme la disposición de montaje, el acceso al cierre y la construcción final antes de la producción.
