Fuelles rectangulares para guías lineales y bancadas de máquinas: Medidas de repuesto

Un fuelle rectangular de repuesto puede coincidir con el ancho de la cubierta anterior y aun así no ajustarse a la máquina. El bastidor de montaje puede quedar a una altura diferente, un accesorio de lubricación puede engancharse en los pliegues o la cubierta comprimida puede ocupar espacio necesario para la mesa móvil. Para rieles lineales y guías de máquinas, la especificación de repuesto debe describir la instalación, no solo la cubierta de tela suelta.

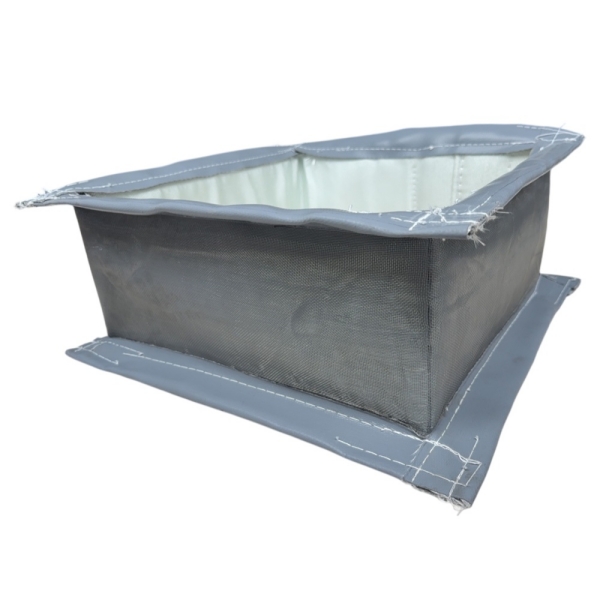

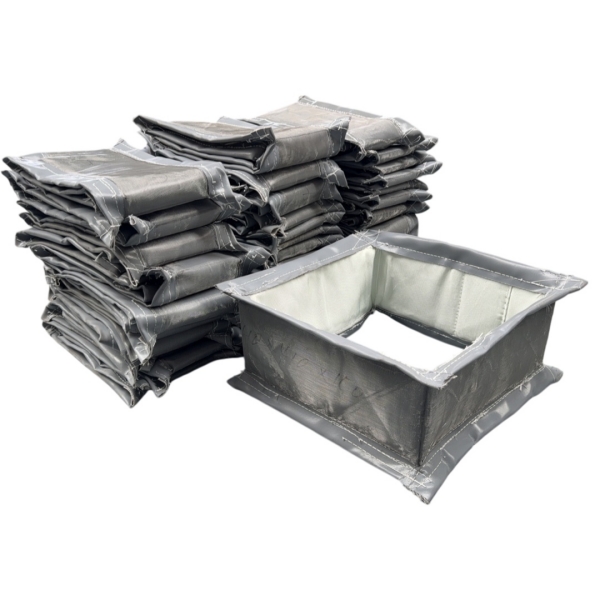

BSTFLEX fuelle rectangular cosido a medida proporcionan protección flexible para componentes de máquinas rectangulares y conjuntos de guías. El perfil, las longitudes de trabajo, la tela y las fijaciones se pueden evaluar en función de las dimensiones del equipo existente. Un plano de reemplazo útil separa el espacio protegido, el espacio libre exterior y las conexiones en cada extremo.

Identifique la disposición de la cubierta antes de tomar dimensiones

Primero establezca si el fuelle existente cubre un solo riel, abarca dos rieles paralelos, protege una guía de caja o encierra un actuador rectangular. Indique qué caras están cubiertas y cuáles permanecen abiertas. Una cubierta de guía de tres lados y un fuelle rectangular totalmente cerrado no son intercambiables simplemente porque su ancho y altura totales parezcan similares.

Identifique la fijación fija y la fijación móvil. En algunas instalaciones, la cubierta termina en el carro en lugar de rodear el bloque de cojinetes completo. En otras, componentes adicionales se encuentran dentro del espacio protegido. Marque este límite claramente para que la abertura propuesta tenga el tamaño adecuado para la disposición real.

Antes de realizar mediciones manuales o retirar la cubierta, el personal autorizado debe aislar la energía peligrosa, controlar la energía almacenada y asegurar los componentes contra movimientos no intencionados según el procedimiento de mantenimiento de la máquina. Verifique la condición de seguridad antes de introducir las manos en el mecanismo.

Prepare tres vistas para el reemplazo de un fuelle rectangular

Una fotografía lateral rara vez muestra lo suficiente para reproducir una cubierta de guía de máquina. Prepare una vista lateral, una sección transversal y vistas separadas de los dos extremos de montaje. Utilice las mismas unidades en todo momento y etiquete cualquier dimensión estimada como no verificada.

Donde la sección transversal cambia a lo largo del recorrido, incluya secciones adicionales en las ubicaciones restringidas. Etiquete las fotografías para que coincidan con las vistas del plano en lugar de depender de una colección de imágenes sin marcar.

Mida la abertura protegida y el espacio exterior por separado

Para un solo riel lineal, registre la disposición del riel y del carro junto con cualquier elemento que ingrese al espacio de trabajo de la cubierta. Para una cubierta que abarque dos rieles, sume la separación de los rieles y el ancho protegido total. Incluya conexiones de lubricación, soportes de sensores, cabezas de pernos y conexiones de cables dondequiera que afecten el espacio libre.

Distinga tres conjuntos de dimensiones: los componentes que se protegen, la abertura libre requerida dentro del fuelle y el espacio máximo disponible fuera de él. No etiquete los tres simplemente como "ancho" y "alto". Si el fabricante debe determinar el juego de funcionamiento, proporcione las dimensiones reales de los componentes e indique ese requisito.

La altura necesita una superficie de referencia definida. Una dimensión medida desde la bancada de la máquina no es intercambiable con una dimensión medida desde la parte superior del riel. Muestre la referencia en la sección transversal y ubique el bastidor de montaje en relación con ella.

Registre también las esquinas, los escalones y las restricciones locales. Una abertura rectangular con esquinas redondeadas puede no librar una protuberancia cuadrada incluso cuando su ancho y altura nominales parezcan suficientes. Verifique los soportes internos propuestos así como la abertura de la tela; cualquiera de los dos puede convertirse en el elemento limitante.

Haga coincidir ambos bastidores de los extremos, incluida su posición

Mida el Extremo A y el Extremo B de forma independiente. Registre la abertura libre, las dimensiones exteriores del bastidor, el espesor de la placa y la posición del plano de fijación en relación con la guía. Un bastidor que tiene la abertura correcta pero se monta demasiado bajo puede tirar del fuelle hacia el riel.

Ubique los centros de los orificios de montaje a partir de bordes de referencia o datums claramente identificados. Incluya diámetros de orificios, dimensiones de ranuras, avellanados o escariados según corresponda, y el tipo de sujetador. Indique la dirección de visualización para que un patrón asimétrico no pueda confundirse con su imagen especular.

Verifique el solape entre el extremo de la tela y su placa de retención. Muestre dónde comienza el primer pliegue activo y dónde termina el área de sujeción. La fijación debe sostener la cubierta en su posición prevista sin atrapar un pliegue de trabajo.

Para los accesorios reutilizados, proporcione un plano o mediciones verificadas de las piezas reales. Identifique placas deformadas, orificios dañados o modificaciones de campo anteriores. No haga que el nuevo fuelle compense una interfaz de montaje dañada sin una reparación o un rediseño acordados.

Verifique cada cubierta en ambos lados de una mesa móvil

Una máquina puede usar fuelles separados en lados opuestos de una mesa o carro. A medida que la mesa se mueve, una cubierta se comprime mientras la otra se extiende. Trátelas como piezas separadas a menos que sus posiciones de montaje y dimensiones de trabajo se hayan confirmado como idénticas.

Etiquete las cubiertas por eje y lado, luego registre las distancias instaladas más corta y más larga de cada cubierta. Cubiertas de aspecto similar pueden requerir diferentes longitudes porque un soporte, una carcasa de accionamiento o un bastidor de extremo cambia el espacio disponible en un lado.

Utilice la guía de medición de fuelles cosidos para definir las referencias de longitud y distinguir la longitud instalada de la longitud del cuerpo flexible. Para esta evaluación de reemplazo, la tarea adicional es verificar ambos lados del eje, no limitarse a repetir la carrera nominal de la máquina.

Evalúe el paquete plegado con sus costuras, soportes y transiciones finales incluidos. Copiar el recuento de pliegues antiguo no establece que un tejido o una construcción diferente se adapte al mismo espacio comprimido.

Incluir guía y acceso para mantenimiento

Registre cómo se apoya y guía la cubierta existente. Identifique los bastidores, elementos deslizantes, puntos de suspensión o soportes intermedios que formen parte del conjunto, e indique si se reutilizarán. No se debe esperar que una cubierta flexible se mantenga alejada del mecanismo simplemente porque sus dimensiones finales sean correctas.

Proporcione la orientación de instalación, la velocidad de desplazamiento, la aceleración cuando se conozca y la frecuencia de movimiento. Solicite que la disposición de soporte propuesta se revise frente a esas condiciones. Incluya los requisitos de ventilación para conjuntos estrechamente cerrados o de movimiento rápido en lugar de asumir que las costuras proporcionan suficiente flujo de aire.

Mantenga en el plano el acceso a los puntos de lubricación, sensores y tornillos de montaje. Cuando se necesite una abertura desmontable, fuelle cosido con cremallera se puede evaluar por separado. Aún es necesario comprobar la posición de la abertura y la ruta de montaje para los bastidores finales rígidos.

Seleccione el tejido para la exposición real

Los fuelles de guías de máquina utilizados en un sistema de posicionamiento ligeramente contaminado se enfrentan a condiciones diferentes a las de las cubiertas situadas junto a una zona de corte. Describa los residuos, el contacto con fluidos y la exposición al calor antes de seleccionar el material.

Para la exposición a refrigerante, proporcione la especificación del fluido, la concentración de trabajo, la temperatura y si el contacto es un salpicado ocasional o una pulverización continua. Evalúe juntos el recubrimiento del tejido, el cosido, las costuras y las fijaciones finales. Un tejido recubierto no convierte automáticamente a un conjunto cosido en estanco a los líquidos.

Las virutas calientes y afiladas o una carga pesada de virutas pueden requerir una protección adicional o una construcción de cubierta diferente. No especifique fuelles de tejido ordinarios como reemplazo directo de una cubierta de acero telescópica o blindada metálica sin revisar los requisitos de protección. Hacer coincidir los orificios de montaje no es prueba de un rendimiento equivalente.

Para fuelles rectangulares expuestos al calor, BSTFLEX puede evaluar tejidos técnicos como fibra de vidrio recubierta de silicona, fibra de vidrio recubierta de PTFE o fibra de vidrio aluminizada. La selección depende de la exposición y de los requisitos de flexión repetida. Confirme los límites de la construcción terminada en lugar de aplicar la cifra de temperatura del tejido base a cada costura, soporte y componente de sujeción.

Utilice la cubierta antigua para identificar preguntas, no solo dimensiones

Conserve la cubierta retirada cuando sea práctico y fotografíe sus daños antes de desecharla. Las siguientes observaciones pueden guiar la revisión de un reemplazo, pero ninguna prueba por sí sola la causa de una falla.

Registre cualquier cambio realizado desde que se instaló la cubierta antigua, incluidos sensores recolocados, carros de reemplazo o un suministro de refrigerante diferente. Un reemplazo basado únicamente en un plano antiguo puede omitir esos cambios. Marque qué dimensiones provienen de la máquina, cuáles de la muestra y cuáles quedan por confirmar.

Preguntas sobre fuelles rectangulares de reemplazo

¿Puede el modelo de riel identificar el fuelle correcto?

Ayuda a identificar la geometría de las guías, pero no define los bastidores de montaje de la máquina, el espaciado de los rieles, el equipo adyacente o el espacio comprimido disponible. Incluya la información del modelo de riel y carro con el plano de instalación.

¿Se pueden reutilizar las placas de montaje existentes?

Potencialmente, siempre que su estado, dimensiones y método de fijación sean adecuados para el nuevo conjunto. Indique si el pedido es solo para la cubierta de tejido o si incluye nuevas placas, sujetadores y soportes.

¿Un tejido más grueso hará que el reemplazo dure más?

No necesariamente. El grosor por sí solo no resuelve el roce, la extensión excesiva, el refrigerante incompatible o la exposición a virutas no adecuada. Un cambio de material también requiere que se vuelvan a comprobar el paquete plegado y el movimiento.

Aprobar el conjunto de reemplazo completo

Antes de la producción, confirme la revisión del plano, la abertura interna, los límites exteriores, las longitudes de trabajo, los detalles del bastidor final y cualquier soporte o característica de acceso. Especifique las tolerancias en las dimensiones que controlan el ajuste y acuerde cómo se comprobarán. Distinga las dimensiones de los bastidores rígidos de las dimensiones del cuerpo flexible.

Durante la instalación y la puesta en marcha, siga los procedimientos aprobados de la máquina. Compruebe la holgura, la seguridad de la fijación y el comportamiento del plegado a lo largo del recorrido previsto mediante un proceso controlado de retorno al servicio. Mantenga al personal alejado del movimiento e aísle el equipo nuevamente antes de realizar ajustes. No trate una cubierta de tejido contra la contaminación como un sustituto de los resguardos de seguridad requeridos para la máquina.

Solicitar fuelles rectangulares personalizados para su máquina

Envíe a BSTFLEX el eje y la aplicación de la máquina, las tres vistas del plano, fotografías de la instalación y las condiciones de funcionamiento. Incluya la cantidad requerida para cada cubierta distinta, si se reutilizarán los elementos de montaje y cualquier problema observado con el conjunto anterior.

Nuestros fuelles rectangulares cosidos para protección de máquinas se pueden evaluar para reemplazo y requisitos de OEM. Explore la gama de fuelles cosidos a medida para otros perfiles, o solicitar una cotización de fuelle rectangularcon tus dibujos y los detalles de la solicitud.
