Malla de aguja de fibra de vidrio con costura unida para fabricación de equipos originales (OEM): Corte, manipulación y controles de aceptación

Un rollo de aislamiento no es la pieza que instala el operario. Antes de llegar al equipo, el material puede desenrollarse, apilarse, cortarse, transportarse y ajustarse alrededor de aberturas o puntos de fijación. Para un comprador OEM, la pregunta clave es si la lámina seleccionada puede seguir ese proceso y cumplir con las especificaciones del plano.

Especifique la estera de fibra de vidrio cosida según su grado de fibra, hilo de refuerzo, disposición de las puntadas, espesor final y formato de entrega. A continuación, apruebe las piezas cortadas representativas para su manipulación, ajuste y uso.Esto proporciona a los departamentos de compras y producción una base común para comparar muestras y aceptar pedidos repetidos.

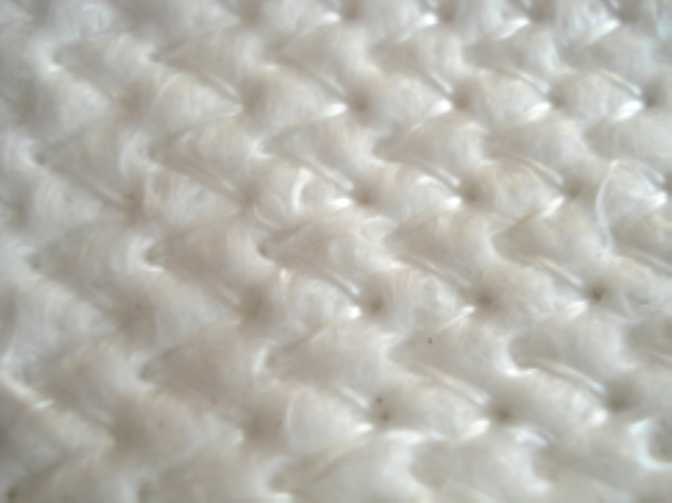

ElEstera de fibra de vidrio BSTFLEX con costuras adheridasCombina una estructura de aislamiento de fibra de vidrio punzonada con refuerzo de hilo adicional. Se utiliza la unión por costura para mejorar la integridad mecánica; el grado de mejora y el proceso adecuado dependen de la construcción específica. Esta guía se centra en la conversión de dicho material en componentes de aislamiento industrial.

Comience con el dibujo de la pieza de aislamiento.

Identifique si el dibujo describe el núcleo aislante, un inserto aislante con revestimiento o una cubierta completa del equipo. El contorno del núcleo no debe tomarse directamente de las dimensiones exteriores de la cubierta terminada sin tener en cuenta su construcción.

Marque los bordes y los orificios de fijación que se utilizan para ubicar la pieza durante el montaje. Incluya ranuras, recortes, secciones estrechas, curvas previstas y el espacio disponible para el aislamiento. Indique si las dimensiones se inspeccionan en la pieza plana y sin comprimir o después de su instalación. Esto es especialmente útil para los insertos instalados dentro de los paneles de equipos calefactados y las cubiertas extraíbles.

Utilice una especificación de material que indique el tipo de fibra de vidrio y la construcción reforzada. Especifique cualquier revestimiento por separado. Los términos «manta de fibra de vidrio cosida» y «manta de fibra de vidrio reforzada» no constituyen una especificación de pedido completa por sí solos.

Configure la dirección de enrollado y de costura antes de anidar.

Solicite al proveedor que identifique la dirección de enrollado y la disposición de las puntadas en la muestra. Si la dirección es importante para el ajuste o la manipulación, indique una flecha de orientación en el plano de la pieza. No apruebe un diseño de corte girado únicamente porque reduce el desperdicio.

Pruebe la orientación propuesta en curvas, aberturas y secciones de conexión estrechas. Compare las piezas en diferentes orientaciones cuando el diseño lo permita y documente el resultado. El objetivo es determinar si es necesario controlar la orientación de este componente, no asumir que cada alfombrilla cosida se comporta de la misma manera en todas las direcciones.

Para especificar un patrón de puntada, defina qué se está midiendo: el espacio entre filas de puntadas, la longitud de la puntada a lo largo de una fila u otra característica acordada. Una sola dimensión de puntada resulta ambigua sin dicha definición. Cualquier valor solicitado debe revisarse para comprobar su viabilidad de fabricación antes de que se convierta en un requisito del pedido.

Aprobar la ruta de corte en el material de producción.

Utilice muestras que representen el tipo de fibra, el grosor y la confección de la puntada propuestos. Una prueba en una estera lisa más delgada no valida el proceso de corte para una estera reforzada más gruesa.

Acuerden una prueba que refleje el proceso de producción previsto, como el corte con cuchilla o con troquel, según corresponda. Registren cómo se sujeta y sostiene el material, si se corta en capas individuales o en pilas, y cómo se retiran las piezas después del corte. Estas son variables de proceso que deben evaluarse, no configuraciones universales proporcionadas en esta guía.

Inspeccione las características más difíciles de realizar: agujeros pequeños, esquinas interiores estrechas, puentes angostos y cortes transversales a las líneas de costura. Compruebe que no haya cortes incompletos, fibras arrastradas, desgarros localizados ni alteraciones en el hilo. Evalúe el estado de los bordes después de levantar y trasladar la pieza, no solo mientras permanece apoyada en la mesa de corte.

Acuerden el aspecto aceptable del borde utilizando muestras o fotografías representativas. Eviten descripciones vagas como «perfectamente limpio» o «sin desprendimiento de fibras», a menos que exista una prueba definida y un límite de aceptación que las respalde. Las costuras que atraviesen el perímetro acabado se cortarán; distingan un extremo de hilo cortado del deshilachado progresivo que afecta a la parte retenida.

Verificar el manejo entre el corte y la instalación

Pase las piezas de prueba a través de la secuencia de transferencia real. Retírelas de la superficie de corte, colóquelas en el embalaje previsto, trasládelas al área de ensamblaje y ajústelas utilizando los soportes indicados. Registre cualquier daño o manipulación adicional necesaria en cada etapa.

Para insertos grandes o con formas especiales, evalúe el soporte durante el levantamiento en lugar de usar una sección estrecha como punto de apoyo. Para kits, identifique las piezas con suficiente claridad para que los operarios no tengan que desplegarlas o girarlas repetidamente para encontrar la pieza correcta.

Cuando se vaya a abrir una tapa para su mantenimiento, incluya en la prueba la extracción y el reinstalación. Compruebe si el núcleo se desplaza dentro de su revestimiento, se adelgaza alrededor de los cierres o requiere recolocación. El refuerzo debe responder a un requisito de manipulación específico; no debe utilizarse para compensar la falta de soportes o un diseño de retención inadecuado.

Redactar criterios de aceptación medibles.

Una muestra aprobada es útil, pero la producción en serie también requiere una base de inspección por escrito. Elija las verificaciones relevantes para el componente y acuerde el muestreo, los métodos y los límites de aceptación antes de realizar el pedido de producción.

Las mediciones de espesor requieren un método común debido a la compresibilidad del material. Especifique cómo se acondiciona y mide la muestra, en lugar de comparar una lectura manual con un procedimiento de laboratorio diferente. Si el proyecto requiere un método de ensayo reconocido, confirme que sea aplicable a la estructura reforzada suministrada.

Mantenga el espesor nominal suministrado separado del espesor instalado. Asimismo, aclare si el valor de peso superficial se refiere a la estera base o al material completo cosido. Comparar el valor del núcleo con el del material acabado puede ocultar diferencias entre las cotizaciones.

Incluya muestras expuestas al calor cuando el refuerzo deba durar en servicio.

Decida si el hilo de refuerzo se necesita principalmente durante la fabricación o si debe seguir soportando la estera durante toda su vida útil. Indique la temperatura en el aislamiento, la duración de la exposición, la atmósfera de funcionamiento y cualquier ciclo de calentamiento repetido.

Cuando sea necesario reforzar la pieza durante su uso, el equipo técnico responsable deberá definir una secuencia adecuada de exposición al calor e inspección. Posteriormente, examine piezas representativas cortadas para comprobar si hay cambios dimensionales, el estado de las costuras, la integridad de la manipulación y el ajuste. Acuerde el resultado requerido antes de la prueba, en lugar de juzgar una muestra desconocida después del calentamiento.

No utilice el punto de fusión de la fibra de vidrio, una indicación genérica de temperatura máxima ni la resistencia a la tracción a temperatura ambiente como sustituto de esta evaluación. La aprobación térmica y mecánica debe referirse a la combinación específica de estera e hilo. La adición de puntadas no garantiza por sí sola que el material cumpla con los requisitos para una temperatura de funcionamiento continuo más alta.

Separe la aprobación del núcleo de la aprobación del ensamblaje terminado.

Un núcleo aislante cortado puede pasar la inspección inicial, mientras que el panel o la cubierta completos aún requieren evaluación térmica. Al especificar un objetivo de pérdida de calor o temperatura superficial, indique el espesor instalado, los soportes, las capas exteriores e interiores, las aberturas y las condiciones de contorno.

Asimismo, la construcción cosida por sí sola no determina la resistencia a la erosión por flujo expuesto, la resistencia al fuego ni el resultado acústico. Solicite la evidencia pertinente a la aplicación propuesta en lugar de transferir un resultado de un material o ensamblaje diferente.

Utilice la ficha de datos de seguridad vigente del material suministrado y los procedimientos de manipulación del lugar de trabajo para el corte y la instalación. La inspección del material no sustituye los controles obligatorios en el lugar de trabajo.

Incluya la especificación aprobada en los pedidos repetidos.

Tras la aprobación de la muestra, conserve la especificación del material, la revisión del dibujo, la orientación de la puntada acordada, el método de inspección y las instrucciones de embalaje como un conjunto controlado. Identifique qué cambios requieren revisión antes del suministro, incluyendo el tipo de fibra, el hilo de refuerzo, el revestimiento, el patrón o la geometría de la pieza cortada.

Para pedidos de rollos, registre el ancho y largo útiles, así como las especificaciones del material. Para pedidos de piezas cortadas, registre las dimensiones aceptadas, la cantidad y la condición de entrega acordada. Mantenga las comparaciones de presupuestos sobre la misma base: área suministrada para rollos o piezas aceptadas para componentes transformados.

BSTFLEX proporciona revisión de solicitudes y desarrollo de muestras a través de suServicios de fabricación OEM y a medidaPresente el formato de rollo o el plano de la pieza requerido para su revisión de viabilidad, incluyendo cualquier requisito de herramientas, tolerancias y documentación. Confirme el alcance del suministro propuesto antes de la aprobación de la producción.

Qué información enviar para solicitar un presupuesto de estera de fibra de vidrio cosida

Envíe la solicitud de equipo, la revisión del plano, el grado de vidrio requerido, el espesor, la densidad o el peso superficial, y la cantidad. Para una construcción de puntada específica, incluya el requisito de hilo de refuerzo, el patrón y la orientación. Añada las condiciones de operación y explique si el refuerzo debe permanecer funcional después de la exposición al calor.

Indique si necesita rollos para corte interno o láminas aislantes terminadas para ensamblaje. Incluya la cantidad de muestra, los requisitos de inspección y la demanda prevista de pedidos repetidos. Esto permite revisar conjuntamente el material, el proceso de conversión y el alcance de la aprobación.

Para el material reforzado, visite laPágina del producto: Esterilla de fibra de vidrio cosida. Donde el diseño no requiere costuras adicionales,Estera de fibra de vidrio lisa con agujassigue siendo una opción separada. Hay otros tipos de fibra disponibles para comparar a través de laGama de materiales aislantes de alta temperatura.

Solicite un presupuesto y una muestra.con el plano del componente y los requisitos de aceptación. Apruebe el material en el formato que utilizará su equipo de producción y, a continuación, aplique esa especificación a cada pedido repetido.
