Juntas de expansión de tela de repuesto: cómo medir y especificar una junta existente

Las juntas de expansión de tela de repuesto deben coincidir tanto con la conexión existente como con los requisitos operativos actuales.Para especificar una, identifique el alcance del reemplazo, mida la geometría de fijación en una condición de planta documentada y proporcione datos de temperatura, presión, composición del gas y movimiento. Las dimensiones de una banda de tela desgastada son evidencia útil, pero no son automáticamente las dimensiones de fabricación correctas para su reemplazo.

BSTFLEX apoya los proyectos de reemplazo con juntas de expansión de tela no metálicas personalizadas para sistemas industriales de conductos, gases de combustión, escape y aire caliente. Esta guía explica cómo preparar la información de la inspección necesaria para una revisión de ingeniería y cotización.

Defina qué se está reemplazando

Antes de medir, acuerde el límite de suministro. Una solicitud de una “junta de expansión de repuesto” puede describir varios paquetes diferentes.

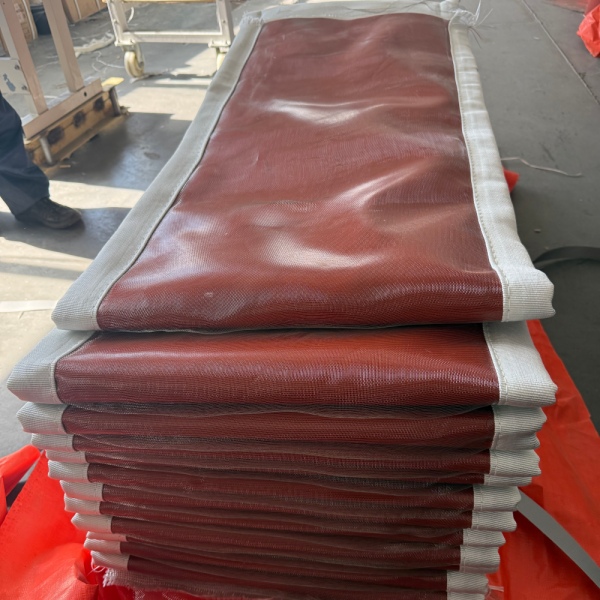

Solo la banda flexible

Los marcos y los accesorios de fijación existentes deben permanecer. La inspección debe establecer sus dimensiones y estado, junto con la construcción de la banda y el arreglo de cierre requeridos.

Banda flexible con componentes internos

El alcance también incluye elementos como almohadillas de aislamiento, barreras de acumulación o accesorios de sellado. Identifique cada componente por separado en lugar de asumir que está incluido con la banda exterior.

Conjunto completo de junta de expansión

Los marcos, elementos flexibles, revestimientos y componentes de fijación se revisan como un conjunto. Mida las interfaces con los conductos retenidos y confirme qué conexiones de soldadura o pernos se verán afectadas.

Solicite que la cotización identifique las piezas incluidas, las piezas excluidas y los elementos propuestos para su reutilización. Esto evita recibir una banda fabricada correctamente y descubrir durante la parada que los accesorios dañados también necesitan ser reemplazados.

Establezca una referencia de medición segura

Comience con la etiqueta del equipo, el dibujo original, la especificación de compra anterior y cualquier registro de modificación. Asigne a cada junta un número de identificación separado, incluso cuando varias unidades parezcan idénticas.

Registre la condición de la planta durante la inspección: parada en frío, calor residual, arreglo de soporte temporal u otra condición documentada. Una medición tomada durante una parada no establece, por sí misma, la posición de instalación en frío especificada.

Marque los extremos aguas arriba y aguas abajo, la dirección del flujo, la posición superior y la dirección de visualización utilizada en el boceto. Por ejemplo, defina izquierda y derecha mientras mira aguas abajo. Utilice la misma orientación para las mediciones y fotografías.

Mantenga las mediciones encontradas separadas de las dimensiones de instalación aprobadas. Las diferencias requieren revisión; no deben corregirse silenciosamente en una orden de compra.

Registre las dimensiones que controlan el ajuste

La distinción más importante es entre la geometría del conjunto instalado y las dimensiones desarrolladas del material flexible. La distancia cara a cara, la longitud de la tela sin abrazaderas y el ancho total de la banda describen características diferentes.

El fabricante del repuesto debe determinar las dimensiones finales de la banda a partir de la geometría aprobada, los requisitos de sujeción, el movimiento y la construcción. No aplique una regla universal como "espacio instalado más 100 mm".

Juntas rectangulares: inspeccione ambos extremos

En cada conexión, registre los anchos superior e inferior, las alturas izquierda y derecha, y ambas diagonales donde sea accesible. Identifique si las lecturas se refieren a la abertura, la superficie de montaje o el patrón de pernos. Capture los radios de las esquinas u otros detalles de las esquinas en lugar de dibujar cada esquina como un ángulo recto agudo.

Mida la distancia de conexión en varias posiciones etiquetadas alrededor del perímetro. Conserve las lecturas individuales para que el revisor pueda identificar posibles caras no paralelas, distorsión o referencias de medición inconsistentes.

Para consideraciones geométricas adicionales, consulte Juntas de expansión de tela rectangulares para conductos industriales.

Juntas redondas: identifique el diámetro y la posición angular

Indique si cada diámetro es el diámetro interior del conducto, el diámetro de montaje, el diámetro exterior de la brida o el diámetro del círculo de pernos. Mida en más de una dirección al comprobar una abertura existente para detectar falta de redondez.

Registre el número de orificios y la posición angular del patrón en relación con una referencia acordada, como la parte superior del conducto. Un círculo de pernos coincidente no garantiza que dos patrones tengan la misma orientación.

Patrones de pernos: utilice una referencia definida

Mida las ubicaciones de los orificios desde una referencia claramente marcada. En bridas rectangulares, incluya el desplazamiento del primer orificio, la disposición de las esquinas y cualquier cambio en el paso. Tenga en cuenta las ranuras, los orificios agrandados y las reparaciones anteriores.

Registre ambos extremos de forma independiente. Confirme si la banda de repuesto se suministrará preperforada o si se requiere un procedimiento de perforación en obra aprobado para la construcción seleccionada.

Separe el desplazamiento en frío del movimiento de trabajo

Una junta de expansión de tela de repuesto debe adaptarse al movimiento operativo especificado desde una referencia de instalación acordada. Un desplazamiento lateral visible durante el apagado no es automáticamente la clasificación de movimiento lateral requerida.

Pida al ingeniero de planta que distinga un preajuste en frío intencional de una desalineación no intencionada. No fuerce una conexión deliberadamente preajustada a una posición visualmente centrada, y no asuma que un desplazamiento inesperado puede absorberse sin afectar el diseño.

Proporcione la compresión y extensión axial por separado, junto con el movimiento lateral horizontal y vertical y el movimiento angular alrededor de los ejes identificados. Indique qué movimientos ocurren simultáneamente. Informe cualquier torsión, amplitud de vibración, frecuencia o pulsación de presión conocida para una evaluación por separado.

Cuando los datos de movimiento no estén disponibles, márquelos como desconocidos. La holgura, los pliegues o el estiramiento aparente de la banda existente no pueden establecer su margen de movimiento restante.

Inspeccione los componentes que permanecerán

Un reemplazo solo de banda depende de una estructura metálica retenida adecuada. Durante la inspección de parada autorizada, registre la corrosión, los marcos distorsionados, las soldaduras dañadas, las superficies de sellado irregulares y los bordes afilados. Compruebe si las barras de sujeción y los sujetadores están dañados en lugar de asumir que se pueden reutilizar.

Fotografíe los revestimientos, sus puntos de fijación, la superposición y el espacio libre disponible. La revisión de ingeniería debe considerar el espacio libre durante todo el movimiento especificado, no solo en la posición observada durante la inspección. Las marcas de contacto pueden ayudar a identificar las ubicaciones que necesitan una investigación más detallada.

Registre la condición y la fijación de las almohadillas de aislamiento y las barreras de acumulación. Fotografíe el aislamiento desplazado, los depósitos y las áreas expuestas antes de la limpieza aprobada. No elimine un componente interno del alcance del reemplazo simplemente porque es difícil de identificar.

Documente también el aislamiento externo o las cubiertas contra la intemperie alrededor de la junta. Los cambios en la disposición térmica deben revisarse con el proveedor del repuesto en lugar de tratarse como una opción de mantenimiento cosmético.

Utilice la banda vieja como evidencia, no como la única especificación

Una banda vieja puede ayudar a identificar marcas de fijación, detalles de cierre y la construcción anterior. Sin embargo, la deformación, los bordes dañados o el deterioro pueden hacer que sus dimensiones no sean fiables como plantilla de fabricación.

Registre sus dimensiones medidas como "componente retirado, tal como se encontró". No tire de una banda dañada para tensarla simplemente para producir un ancho o longitud conveniente. Cuando se solicite una muestra, informe sobre la contaminación del proceso y acuerde una preparación y envío seguros antes del despacho.

Proporcione la fecha de instalación, la duración aproximada del servicio, el motivo del reemplazo y cualquier cambio reciente en el proceso. Incluya fotografías que muestren toda la junta, su etiqueta, accesorios, cierre y cada área dañada con una referencia de escala donde sea seguro hacerlo.

Describa las observaciones sin asumir un diagnóstico. "Desgarro junto a la abrazadera aguas arriba" es más útil que "tejido demasiado débil". Una fotografía de la decoloración no prueba que la temperatura causara el fallo.

Se deben declarar los cambios en el combustible, la química del gas, la humedad, la carga de polvo, la temperatura o el funcionamiento del ventilador. Un reemplazo que coincida con las dimensiones anteriores aún puede requerir un material o una disposición de protección diferente.

Elija la forma de entrega antes de realizar el pedido

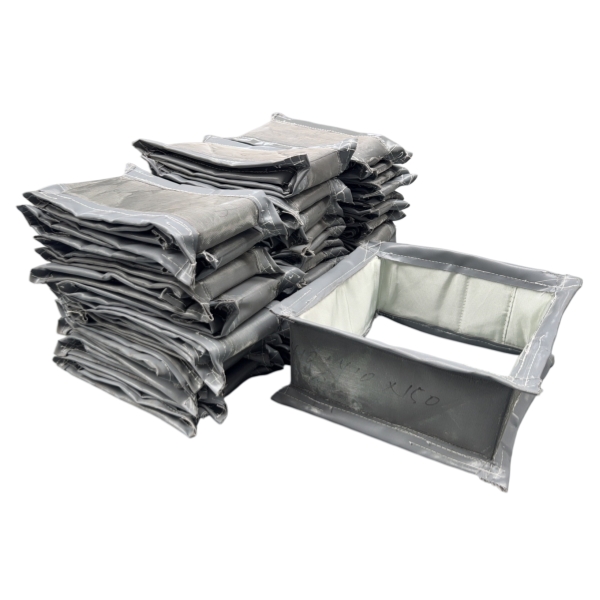

Elemento flexible de circuito cerrado

Confirme que existe una ruta de instalación práctica alrededor del equipo existente. Un elemento cerrado de fábrica no se puede instalar automáticamente donde ambos extremos del conducto permanecen fijos.

Cinta abierta para cierre en sitio

Confirme que la construcción seleccionada permite una junta en sitio. Acuerde la ubicación del cierre, el acceso, el método, los materiales y los requisitos de personal con el fabricante. Los detalles del empalme son específicos de la construcción.

Ensamblaje completo o seccional

Compruebe las aberturas de acceso, las restricciones de elevación, las dimensiones máximas de transporte y la secuencia de instalación propuesta. Indique qué trabajo de ensamblaje se espera en la fábrica y cuál se asigna al contratista del sitio.

Para cada forma de entrega, acuerde la preparación de los orificios, las juntas o accesorios de sellado, la identificación de los componentes y las instrucciones de instalación. No existe un solapamiento de empalme, par de apriete de pernos o método de perforación en campo universal adecuado para todas las juntas de expansión de tejido.

Una solicitud de presupuesto (RFQ) de reemplazo que puede copiar

Utilice un registro por cada etiqueta de equipo. Adjunte el boceto acotado y el dibujo original cuando estén disponibles. Escriba "desconocido" junto a la información faltante en lugar de ingresar cero o asumir que el material anterior sigue siendo adecuado.

Apruebe el dibujo antes de la fabricación

La inspección describe lo que existe. El dibujo de reemplazo aprobado define lo que se fabricará y las condiciones que debe acomodar.

Resuelva cualquier diferencia entre el dibujo original y las mediciones de campo. Confirme las dimensiones de conexión, la geometría del elemento flexible terminado, la preparación de los orificios, la posición de cierre, la construcción del material, la referencia de movimiento y el alcance del suministro. Acuerde las tolerancias y cualquier dimensión dependiente del sitio antes de liberar la producción.

Al recibirlo, verifique la identificación y los componentes suministrados con los documentos aprobados antes de que comience la parada. La instalación debe seguir las instrucciones específicas de la junta, incluidos los requisitos de sujeción, sellado, aislamiento y espacio libre.

Preguntas que suelen retrasar los pedidos de reemplazo

¿Se puede evaluar un reemplazo sin el dibujo original?

Sí. Una inspección acotada, fotografías e información operativa pueden respaldar una revisión inicial. Es posible que la información faltante sobre el movimiento o el material aún necesite confirmación de ingeniería antes de la fabricación.

¿Se puede reemplazar solo la banda de tela?

Potencialmente, siempre que los marcos retenidos, los componentes de fijación y la protección interna sigan siendo adecuados. La inspección y el alcance acordado determinarán si es apropiado un reemplazo solo de la banda.

¿Una banda más ancha resolverá los desgarros repetidos?

No necesariamente. Más material no establece la causa del desgarro ni verifica el espacio libre. Revise la geometría de fijación, el movimiento, la temperatura y la evidencia de contacto antes de cambiar las dimensiones de la banda.

Envíe a BSTFLEX los detalles de su junta de reemplazo

BSTFLEX fabrica juntas de expansión de tela no metálicas en configuraciones redondas, rectangulares y personalizadas. Los requisitos de reemplazo pueden evaluarse a partir de dibujos disponibles, registros dimensionales y condiciones de operación.

Envíe la etiqueta de la junta, el boceto de la inspección, fotografías, el alcance de suministro solicitado y la fecha de entrega requerida. Incluya datos de temperatura, presión, composición del gas y movimiento para que la cotización aborde la aplicación y no solo las dimensiones.
