Una junta de expansión no metálica es una conexión flexible utilizada en sistemas de conductos industriales y de manejo de gases para adaptarse a la expansión térmica, la vibración, el desplazamiento y el movimiento multidireccional. En lugar de depender de un fuelle metálico conformado como elemento flexible principal, utiliza tejidos técnicos, textiles recubiertos, capas elastoméricas o compuestas seleccionadas para el entorno operativo.
Estas juntas son especialmente comunes en grandes sistemas de conductos que transportan aire caliente, gases de escape, gases de combustión y otros gases de proceso donde son importantes las fuerzas de reacción bajas, la gran capacidad de movimiento y la geometría personalizada.
Una de las formas más utilizadas es la junta de expansión de tejido no metálico, que combina tejidos técnicos flexibles con capas de sellado, refuerzo y aislamiento según la aplicación.
El término describe el material utilizado para el elemento de movimiento flexible.
Un conjunto completo de junta de expansión aún puede contener componentes metálicos tales como:
Sin embargo, el componente que absorbe el movimiento principal del sistema se basa en un sistema de material flexible no metálico en lugar de un fuelle metálico.
Esta distinción permite a los diseñadores crear juntas con un comportamiento mecánico muy diferente en comparación con las juntas de expansión metálicas convencionales.
Las juntas de expansión no metálicas están más estrechamente asociadas con los conductos industriales que con las tuberías convencionales de alta presión.
Las instalaciones típicas incluyen:
Conductos de calderas, sistemas de gases de combustión, conexiones de ventiladores y equipos de tratamiento de aire.
Conductos relacionados con hornos, sistemas de aire de proceso y líneas de gases calientes.
Escape de hornos, conductos de aire caliente y ventilación de procesos de alta temperatura.
Conexiones entre equipos calentados y conductos descendentes.
Lavadores de gases, equipos de filtración y sistemas de tratamiento de gases de combustión.
Conexiones flexibles utilizadas para reducir la transferencia de vibraciones a los conductos rígidos.
Los sistemas de conductos industriales están expuestos a cambios dimensionales y mecánicos durante el funcionamiento. Sin una conexión flexible, estos cambios pueden transferir cargas no deseadas a los equipos, soportes y estructuras de los conductos.
Los conductos de acero se expanden a medida que aumenta la temperatura. Una junta de expansión no metálica proporciona una sección controlada donde se puede absorber este movimiento.
Durante el apagado, los conductos se enfrían y se contraen. La junta también debe adaptarse al movimiento de retorno sin sobrecargar el elemento flexible.
El equipo y las secciones de conductos pueden moverse lateralmente uno respecto al otro. Las juntas flexibles a base de tela a menudo pueden manejar un movimiento lateral sustancial dentro de una longitud de instalación relativamente corta.
Cuando las superficies de conexión giran una respecto a la otra, la junta puede deformarse alrededor de su perímetro para adaptarse al ángulo resultante.
Los ventiladores, sopladores y maquinaria rotativa pueden introducir vibraciones. Una junta flexible no metálica ayuda a reducir la transmisión mecánica directa al sistema de conductos conectado.
No todas las juntas no metálicas utilizan la misma construcción. El diseño depende de la temperatura, la exposición química, el movimiento, la presión y la geometría del equipo.
| Tipo | Construcción típica | Uso típico |
|---|---|---|
| Junta de expansión de tela | Capas de tejido técnico y tela recubierta | Conductos de aire caliente, escape y gases de combustión |
| Junta de tela multicapa | Sello de gas, refuerzo y paquete de aislamiento | Entornos de proceso de mayor temperatura o exigentes |
| Junta de expansión tipo banda | Banda flexible unida a estructuras de acero existentes | Sistemas de conductos grandes y aplicaciones de reemplazo |

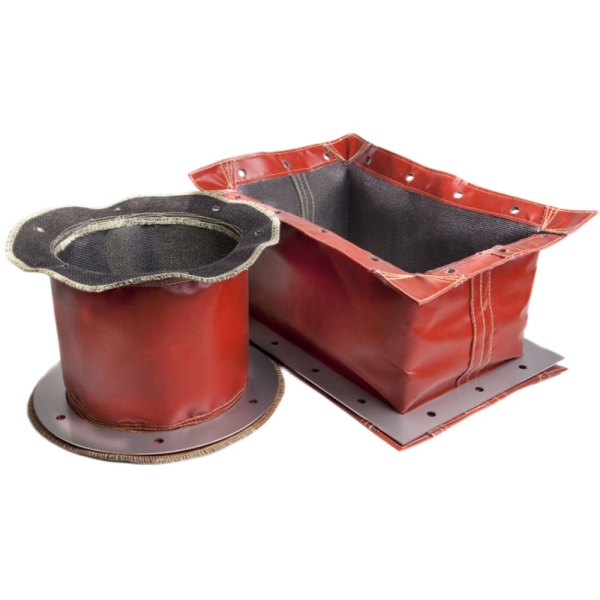

| Junta de expansión de tela con bridas | Elemento flexible integrado con bridas fabricadas | Conjuntos de reemplazo completos |

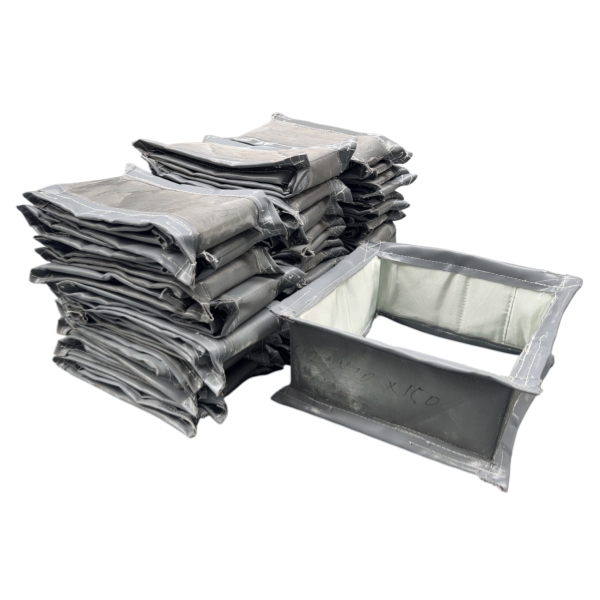

| Junta de expansión rectangular | Elemento de tela diseñado alrededor de esquinas y secciones rectas | Conductos rectangulares industriales grandes |

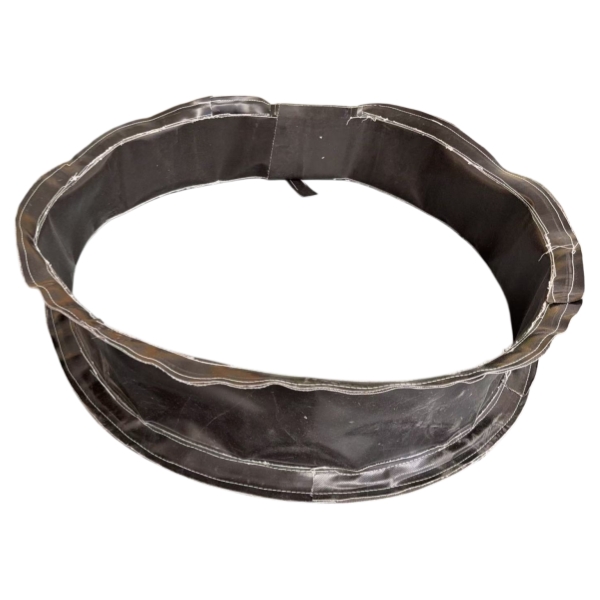

| Junta de expansión redonda | Elemento flexible circular | Ventiladores, conductos de escape y sistemas cilíndricos |

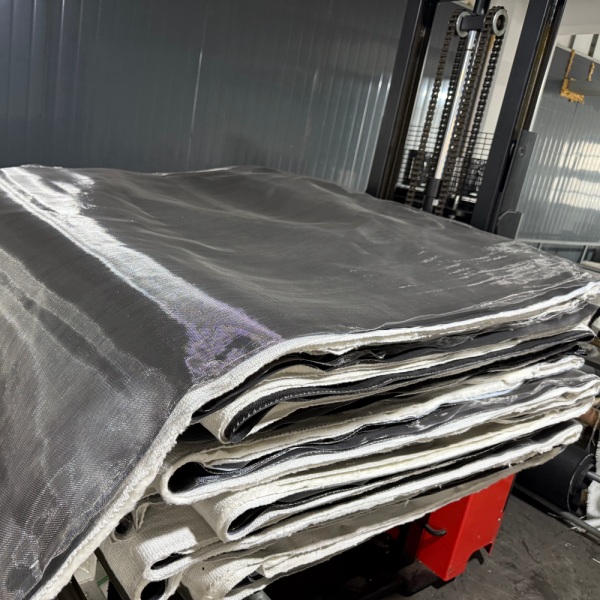

El elemento flexible puede construirse a partir de un material o varias capas funcionales.
Los materiales típicos incluyen:
BSTFLEX fabrica una amplia gama de telas de alta temperatura, lo cual puede evaluarse como parte de una construcción de junta de expansión no metálica personalizada.
Rara vez un solo material ofrece todas las propiedades requeridas por una junta de expansión industrial.
Por ejemplo:

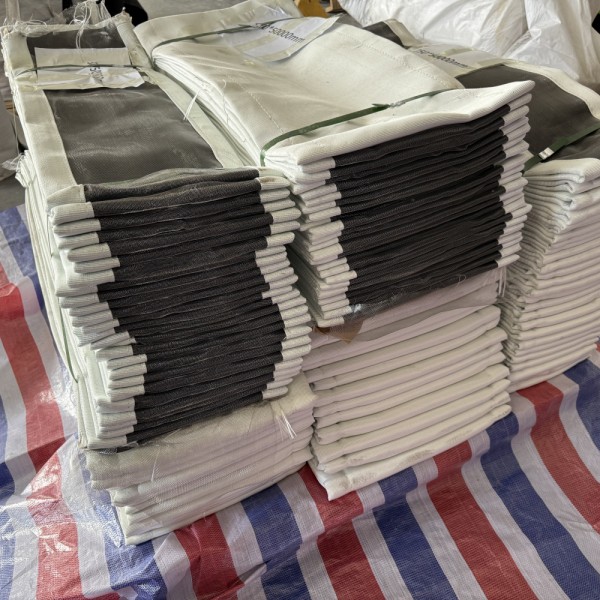

Es por esto que muchas juntas de expansión no metálicas están diseñadas como sistemas de capas en lugar de como una sola hoja de tejido.
| Capa | Función principal |
|---|---|
| Cubierta exterior | Protección externa y flexibilidad |
| Sello de gas | Contención de gas de proceso |
| Refuerzo | Soporte mecánico y estabilidad dimensional |
| Aislamiento | Reducción del calor que llega a las capas exteriores |
| Protección de cara caliente | Protección contra alta temperatura de gas y exposición directa |
| Revestimiento de flujo | Protección contra velocidad, turbulencia y partículas |
No existe una clasificación de movimiento universal.
La capacidad de movimiento depende de la forma de la junta, el tramo flexible, el sistema de materiales, la presión, la temperatura y la disposición de fijación.
Los valores principales de movimiento deben especificarse por separado:
Para fines de ingeniería, una declaración como "movimiento de 40 mm" está incompleta a menos que también se defina la dirección de ese movimiento.
Sí, pero la capacidad de alta temperatura depende de la construcción completa de la junta en lugar de la clasificación de un solo material.
En aplicaciones térmicas severas, se puede utilizar una capa protectora interna y un paquete de aislamiento para reducir la temperatura que llega a la membrana de sellado de gas y a los componentes flexibles exteriores.
Los datos importantes de temperatura incluyen:
Por esta razón, seleccionar una junta solo pidiendo un “tejido de 1000°C” no es un método de ingeniería fiable.
Los conductos industriales pueden funcionar bajo presión positiva o presión negativa.
Ambas condiciones influyen en la construcción de la junta.
Bajo presión positiva, el elemento flexible es empujado hacia afuera. Bajo presión negativa, el sistema puede tirar de las capas flexibles hacia adentro, hacia la corriente de gas.
Dependiendo del tamaño de la junta y de las condiciones de funcionamiento, pueden ser necesarios soportes internos, revestimientos u otras características estructurales para controlar la deformación.
Una de las mayores ventajas de aplicación es la escalabilidad.
Los conductos industriales pueden tener varios metros de ancho o alto. Producir un fuelle metálico flexible con esas dimensiones puede volverse mecánicamente complejo y pesado.
Una junta a base de tejido puede fabricarse alrededor de geometrías grandes redondas, cuadradas o rectangulares, manteniendo fuerzas elásticas relativamente bajas.
Esto hace que las juntas de expansión no metálicas sean particularmente atractivas para grandes sistemas de manejo de gases.

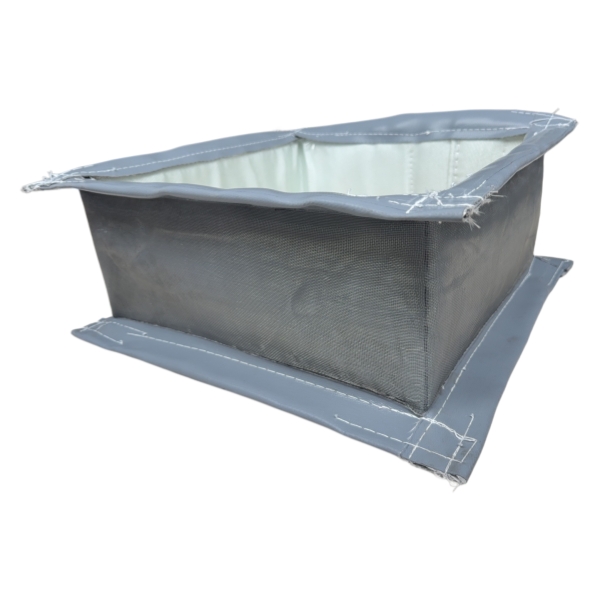

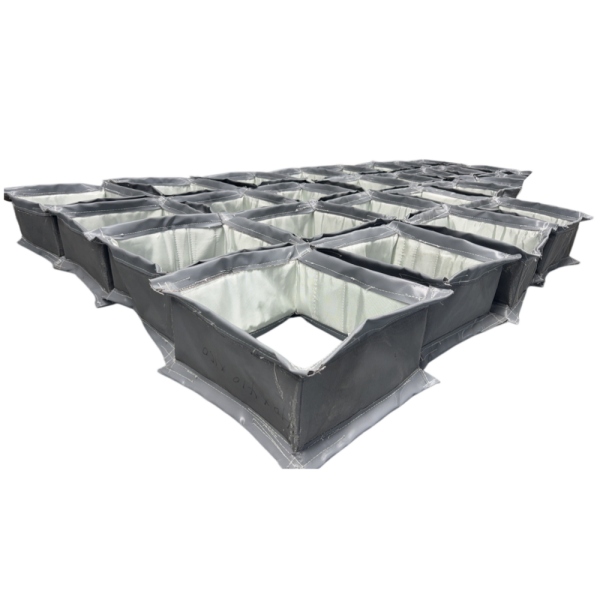

Las juntas rectangulares se utilizan ampliamente en plantas de energía, plantas de cemento, acerías y conductos de hornos. La construcción de las esquinas requiere una atención cuidadosa porque las esquinas no se deforman de la misma manera que las secciones rectas largas.
Los diseños redondos son comunes alrededor de ventiladores, conductos cilíndricos y sistemas de escape. Su circunferencia continua generalmente crea una geometría más uniforme.
Ambos pueden fabricarse como diseños personalizados según las dimensiones del equipo y los requisitos de movimiento.

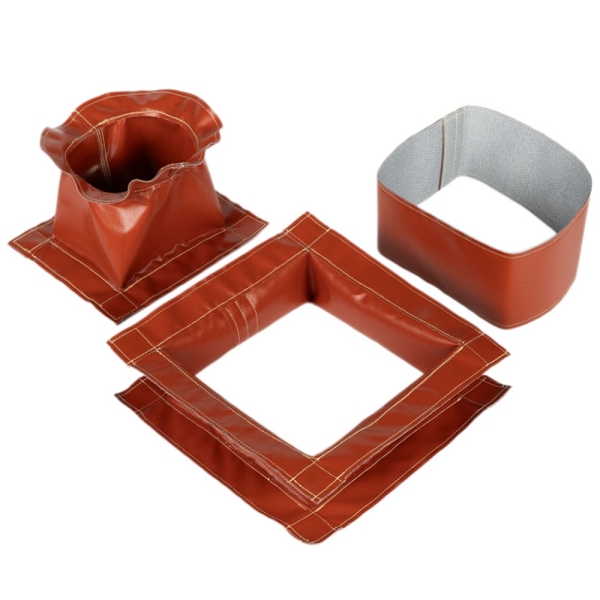

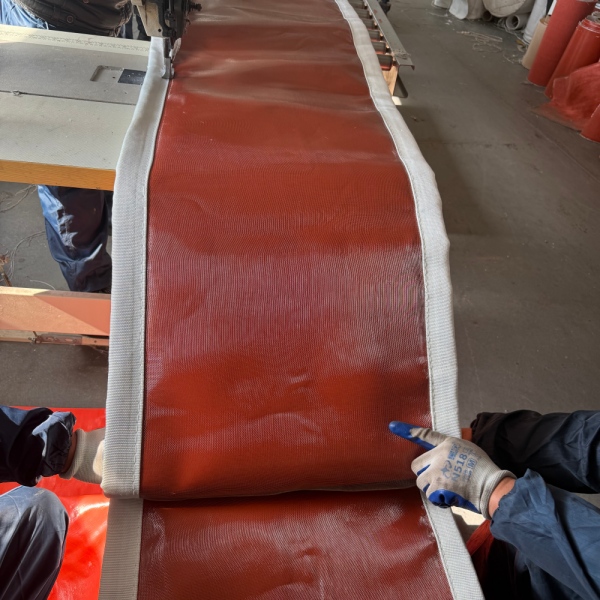

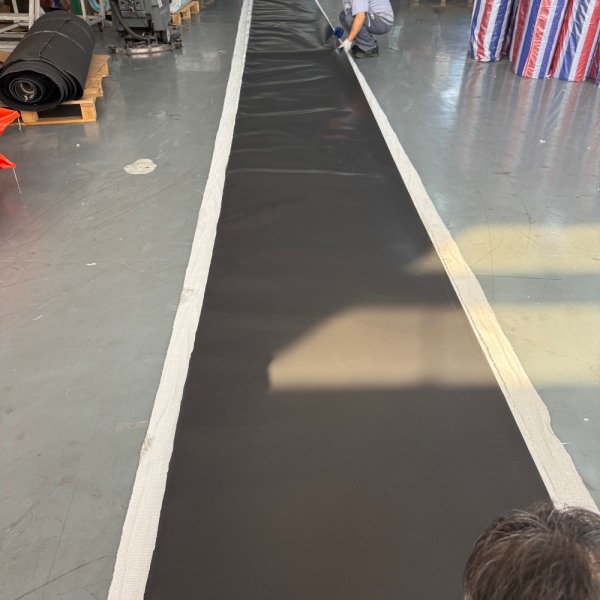

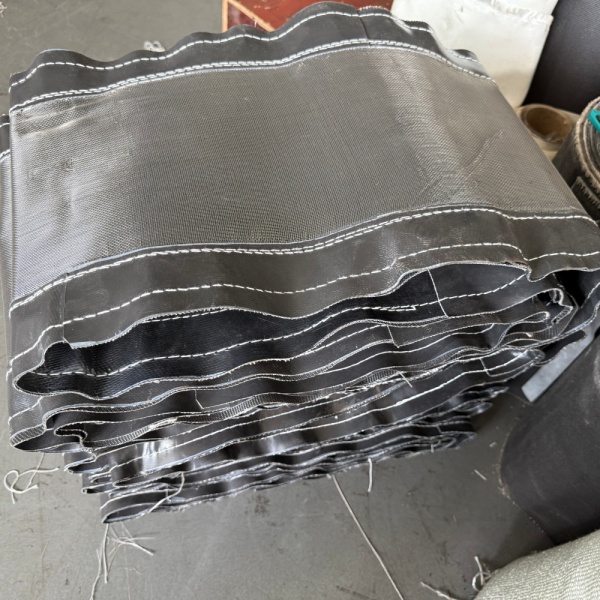

Un diseño tipo banda utiliza una banda de tejido flexible montada entre marcos metálicos o secciones de conducto existentes.
Esta disposición puede ser particularmente útil para sistemas grandes porque la banda flexible puede reemplazarse por separado de la estructura de acero circundante si la estructura metálica sigue siendo útil.
Por lo tanto, los diseños tipo banda son comunes en proyectos de mantenimiento y reemplazo.
Los términos pueden solaparse en algunos mercados, pero no siempre son intercambiables.
Las juntas de expansión de caucho son productos elastoméricos moldeados que se utilizan comúnmente en sistemas de tuberías y conexiones de equipos.
Las juntas de expansión de tejido no metálicas industriales se construyen típicamente a partir de textiles técnicos recubiertos y materiales en capas, y están principalmente asociadas con sistemas de conductos que transportan medios gaseosos.
Las dos familias de productos pueden diferir significativamente en:
La diferencia principal es el elemento flexible.
Un fuelle metálico utiliza ondulaciones metálicas conformadas. Una junta no metálica utiliza una membrana flexible, una banda textil o una construcción compuesta.
Esto crea diferentes características de ingeniería.
| Característica | Junta de expansión no metálica | Fuelle metálico |
|---|---|---|
| Elemento flexible principal | Membrana de tela o compuesta | Metal conformado |
| Aplicación típica | Conductos de gas grandes | Tuberías y sistemas de procesos |
| Presión | Generalmente servicio de baja presión | Se puede diseñar para presiones más altas |
| Formas rectangulares grandes | Muy práctico | Más complejo |
| Fuerzas elásticas | Generalmente bajas | Más altas y dependientes del diseño |
| Construcción del material | Puede combinar múltiples capas funcionales | Basado principalmente en la aleación metálica seleccionada |
A menudo vale la pena evaluar una solución no metálica si su proyecto incluye varias de las siguientes condiciones:
Para un diseño personalizado, el fabricante debe recibir suficientes datos para comprender todo el entorno operativo.
BSTFLEX fabrica juntas de expansión de tela no metálicas personalizadas para sistemas industriales de conductos, escape, aire caliente y gases de combustión.
Las construcciones disponibles pueden incluir geometrías redondas, rectangulares, cuadradas y no estándar con materiales flexibles seleccionados de acuerdo con la temperatura de operación, la presión, el medio de proceso, el movimiento y las condiciones de instalación.
Para obtener detalles del producto, opciones de materiales y capacidades de fabricación personalizada, visite la página de Juntas de expansión de tela no metálicas BSTFLEX.
Para cotizaciones, envíe las dimensiones del conducto, la temperatura de operación, la presión, el gas de proceso, los requisitos de movimiento, la longitud cara a cara, la cantidad y los dibujos disponibles.
