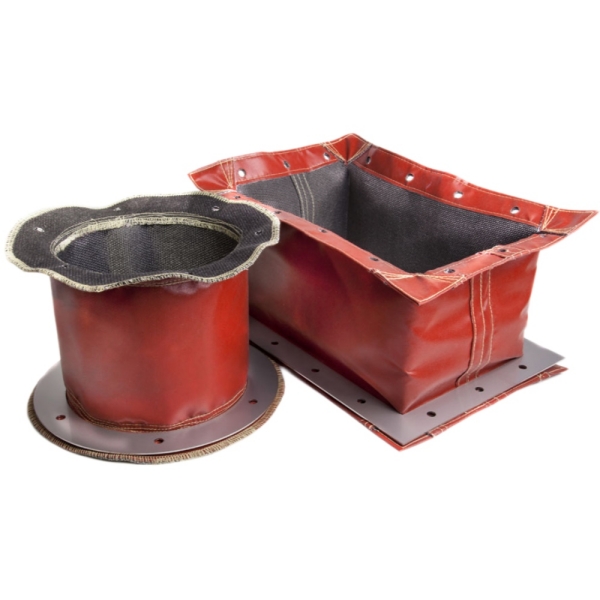

Ajunta de expansión rectangular de tejidoProporciona una conexión flexible entre grandes secciones cuadradas o rectangulares de conductos industriales. Permite que el sistema de conductos se adapte a la dilatación térmica, el desplazamiento lateral, la vibración y el movimiento estructural sin transferir cargas excesivas a los equipos y soportes adyacentes.
Los diseños rectangulares son especialmente comunes en conductos de generación de energía, sistemas de calderas, plantas de cemento, acerías, hornos, equipos de control de la contaminación atmosférica y otras instalaciones donde el recorrido del gas es demasiado grande o geométricamente inadecuado para una conexión redonda convencional.
A diferencia de una simple correa de tela flexible, una junta de expansión rectangular industrial debe diseñarse teniendo en cuenta cuatro lados rectos, cuatro esquinas, la dirección de la presión, el movimiento, la temperatura del proceso y el flujo interno de gas. La construcción de las esquinas y la estabilidad del lado largo pueden llegar a ser tan importantes como la selección del propio material flexible.

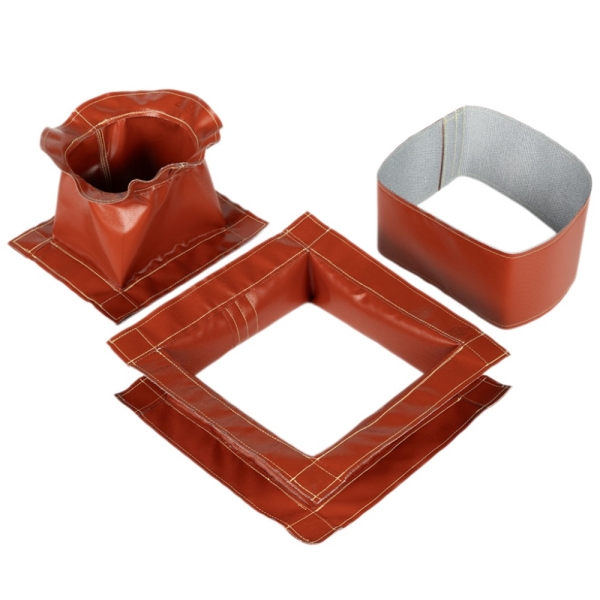

BSTFLEX fabrica productos personalizadosJuntas de expansión de tejido no metálicoPara sistemas de conductos industriales rectangulares, cuadrados, redondos y especiales.
Junta de dilatación rectangular de tejido: información clave de ingeniería
Ancho × Alto | Longitud entre caras | Temperatura | Presión | Gas de proceso | Movimiento axial | Movimiento lateral | Diseño de esquinas | Velocidad del gas | Carga de polvo | Configuración del revestimiento

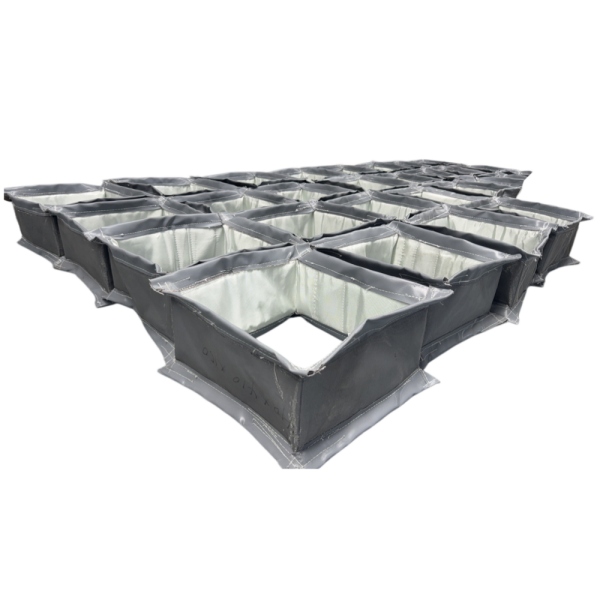

Los grandes sistemas industriales de manejo de gases se fabrican con frecuencia en forma de conductos rectangulares o cuadrados, ya que esta geometría permite una integración eficiente con las grandes aberturas de los equipos y la disposición estructural.
Los ejemplos típicos incluyen conexiones en torno a:
Cuando estos conductos se calientan y se enfrían, sus dimensiones cambian. Una conexión rígida entre secciones puede transferir la dilatación térmica a las paredes, bridas, soportes y equipos de los conductos.

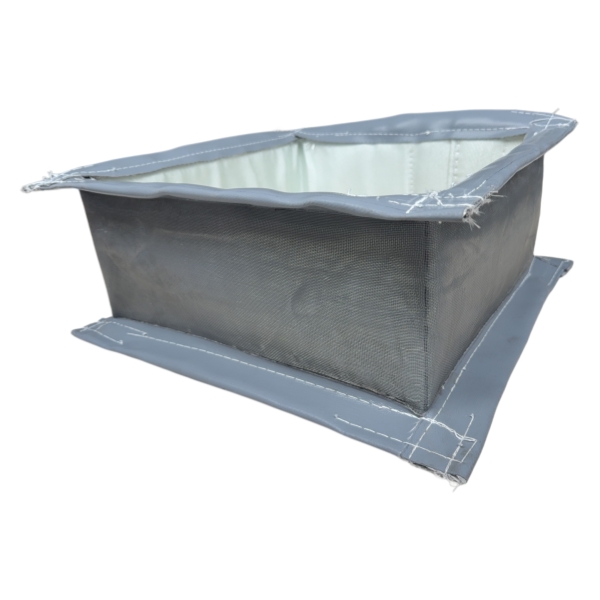

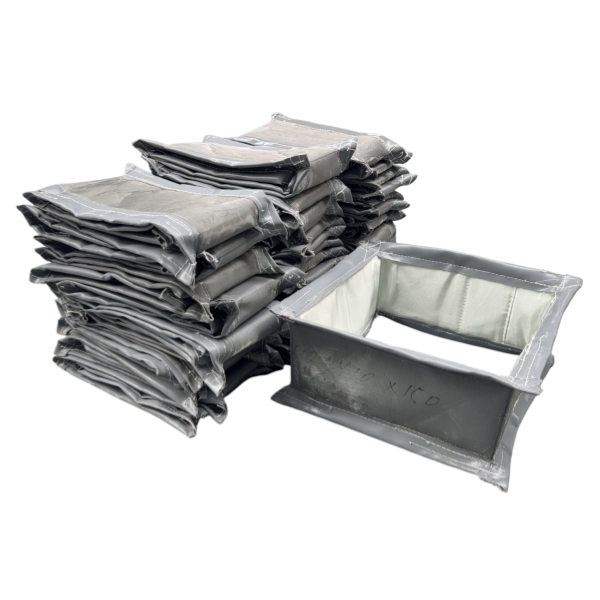

Ajunta de expansión de conducto rectangularcrea una zona flexible y controlada donde se puede dar cabida a este movimiento.
El principio de funcionamiento básico es similar, pero la geometría rectangular introduce desafíos de diseño adicionales.
Una junta circular distribuye la geometría de forma continua alrededor de su circunferencia. Una junta rectangular contiene:
Cuando la articulación se comprime, se extiende o se mueve lateralmente, estas áreas no necesariamente se deforman de la misma manera.
Por esa razón, los ingenieros deben considerar el perímetro completo en lugar de evaluar únicamente los tramos rectos de la cinta transportadora.
Las esquinas se encuentran entre los detalles más importantes en una junta de dilatación rectangular de tela.
Si el material flexible se ve forzado a adoptar una geometría de esquina que concentra la tensión de flexión o de tracción, los ciclos térmicos repetidos pueden producir un desgaste localizado incluso cuando las secciones rectas permanecen en buen estado.
Un buen diseño de esquina debe permitir una transición fluida entre los lados adyacentes, evitando al mismo tiempo una concentración innecesaria de tela.
Dependiendo de la construcción de la junta, la geometría de la esquina se puede diseñar utilizando:
El método adecuado depende de las dimensiones, la construcción de la correa, el movimiento y las condiciones de servicio.
A medida que aumentan las dimensiones de los conductos rectangulares, los lados largos se vuelven más susceptibles a la deformación causada por la presión y el movimiento estructural.
Bajo presión positiva, las grandes áreas flexibles tienden a desplazarse hacia afuera.
Bajo presión negativa, pueden ser succionadas hacia el interior del conducto.
El efecto se vuelve más pronunciado a medida que aumentan las dimensiones.
Por lo tanto, para juntas muy grandes, los diseñadores podrían tener que considerar lo siguiente:
Tres dimensiones son particularmente importantes al especificar una junta rectangular.
| Dimensión | Lo que representa | Por qué es importante |
|---|---|---|
| Ancho | Dimensión del conducto horizontal | Define un par de lados rectos |
| Altura | Dimensión del conducto vertical | Define el segundo par de lados rectos |
| Cara a cara | Distancia entre planos de fijación | Influencias disponibles en el rango flexible y el movimiento |
En los proyectos de sustitución, estas dimensiones deben tomarse del sistema instalado realmente, en lugar de estimarse a partir de fotografías.
Una correa de tela necesita una geometría libre suficiente para permitir el movimiento especificado.
Si la distancia entre las caras de los materiales es muy corta, mientras que el movimiento lateral es grande, el material flexible puede sufrir una gran tensión.
Por otro lado, añadir simplemente un exceso de tela suelta puede provocar pliegues incontrolados y el contacto con los componentes internos.
Por lo tanto, la junta debe dimensionarse teniendo en cuenta tanto el espacio de instalación disponible como el desplazamiento requerido.
El movimiento axial se produce a lo largo de la dirección principal del conducto.
Incluye:
Ambos valores deben especificarse por separado.
Por ejemplo:
Compresión axial: 35 mm
Extensión axial: 10 mm
Esto proporciona información de ingeniería mucho más útil que especificar únicamente "un movimiento total de 45 mm".
Los grandes conductos industriales suelen experimentar movimientos perpendiculares a su eje central.
Esto puede deberse a:
Una de las principales ventajas de unjunta de expansión de conducto textilSu principal ventaja es su capacidad para absorber desplazamientos laterales sustanciales dentro de una longitud de instalación relativamente compacta.
Sin embargo, es importante identificar claramente la dirección del movimiento requerido, ya que los movimientos laterales horizontales y verticales pueden imponer exigencias diferentes a un conjunto rectangular de grandes dimensiones.
El movimiento angular se produce cuando una cara de conexión gira con respecto a la otra.
En una junta rectangular, esto provoca que diferentes partes del perímetro se muevan en diferentes cantidades.
Un lado puede comprimirse mientras que el lado opuesto se extiende.
Si se prevé un movimiento angular, este debe incluirse en el diseño original en lugar de tratarse como una tolerancia de instalación.
Muchos conductos industriales experimentan movimientos axiales, laterales y angulares simultáneamente.
Por ejemplo, la salida de un horno caliente puede expandirse axialmente mientras que la expansión estructural desplaza el conducto aguas abajo lateralmente.
Una junta de expansión rectangular de tejido puede acomodar dicho desplazamiento combinado, pero la geometría de la correa debe diseñarse teniendo en cuenta el rango total de movimiento.
Mejores datos de solicitud de cotización:
Compresión axial: 30 mm
Extensión axial: 10 mm
Horizontal lateral: ±25 mm
Vertical lateral: ±15 mm
Movimiento angular: 1,5°
Un diseño tipo cinturón utiliza un elemento de tela flexible que se fija alrededor del perímetro de marcos metálicos existentes o fabricados.
Esta construcción se utiliza ampliamente porque la cinta flexible a menudo puede recibir mantenimiento por separado de la estructura de acero circundante.
Entre las posibles ventajas se incluyen:
En proyectos de mantenimiento, a veces se puede fabricar una correa de repuesto sin necesidad de sustituir todo el conjunto de acero, siempre que la estructura metálica existente siga siendo adecuada.
Algunos proyectos requieren algo más que una correa flexible.
BSTFLEX puede evaluar conjuntos completos que incorporan:
Un conjunto completo puede resultar útil al fabricar un sistema nuevo o cuando la estructura de acero existente se ha deteriorado.
Un revestimiento interno puede ser especialmente importante en conductos rectangulares grandes que transportan gas a alta velocidad o cargado de partículas.
El revestimiento crea una barrera protectora entre la corriente principal de gas y el elemento de tejido flexible.
Sus funciones pueden incluir:
El revestimiento debe permitir que las secciones del conducto se muevan unas con respecto a otras.
Un revestimiento no puede diseñarse independientemente del movimiento de la junta de expansión.
Si no se proporciona suficiente espacio libre, el movimiento de las secciones del conducto puede provocar que los componentes del revestimiento interfieran entre sí.
Las posibles consecuencias incluyen:
Por este motivo, la superposición y la holgura del revestimiento deben evaluarse en función del desplazamiento axial y lateral máximo.
Las juntas rectangulares utilizadas en plantas de cemento, centrales eléctricas y otros procesos que generan polvo pueden acumular material particulado en la cavidad situada detrás del revestimiento.
El polvo acumulado puede llegar a ocupar el espacio necesario para el movimiento.
Esto puede resultar en:
Por lo tanto, en las aplicaciones adecuadas, se puede incorporar una barrera de acumulación entre el revestimiento y la correa flexible.
Muchos conductos de gases de combustión de gran tamaño funcionan por debajo de la presión atmosférica.
La presión negativa tiende a tirar de la correa flexible hacia adentro.
En una junta rectangular de grandes dimensiones, esto puede producir una deformación significativa a lo largo de los lados más largos.
El diseño debe tener en cuenta:
No basta con indicar únicamente la palabra "vacío". La solicitud de cotización debe incluir la presión de diseño real.
La presión interna positiva empuja la correa flexible hacia afuera.
Esto puede aumentar la carga en:
Las dimensiones mayores de los conductos pueden magnificar las fuerzas relacionadas con la presión, por lo que siempre se debe especificar la presión real de funcionamiento y de diseño.
La geometría rectangular no determina el material por sí sola.
El elemento flexible debe elegirse en función de la temperatura, la composición del gas, la presión y los requisitos ambientales.
Los posibles sistemas de materiales incluyen:
| Material | Función posible |
|---|---|
| Tejido de fibra de vidrio | Refuerzo y soporte textil resistente al calor |
| Fibra de vidrio recubierta de silicona | Capa exterior o de sellado flexible |
| Tejido recubierto de PTFE | barrera de gas resistente a productos químicos |
| Tejido de sílice | Protección facial contra altas temperaturas |
| Aislamiento térmico | Reducción de la temperatura mediante el conjunto flexible |
| Malla o revestimiento metálico | Protección contra la abrasión y el flujo |
Para una comparación detallada de materiales, consulte nuestra guía paraMateriales para juntas de expansión de tejido: PTFE, silicona, fibra de vidrio y sílice..
Las calderas, los hornos y los conductos de gases de combustión de gran tamaño pueden funcionar a temperaturas que superan los límites prácticos de exposición directa de algunos materiales de sellado flexibles.
En lugar de requerir que cada capa soporte la temperatura máxima del proceso, la junta de expansión puede utilizar un diseño térmico multicapa.
Una secuencia funcional típica podría incluir:
Gas caliente
↓
Revestimiento de flujo
↓
Protección facial contra el calor
↓
Capa de aislamiento
↓
Reforzamiento
↓
Sello de gas flexible
La construcción real siempre debe determinarse en función de la temperatura del proceso, la temperatura de ruptura, la velocidad del gas y las condiciones químicas.
Los equipos de generación de energía contienen numerosos conductos de gas rectangulares de gran tamaño.
Entre las posibles ubicaciones se incluyen:
Estos sistemas pueden combinar alta temperatura, movimiento térmico, vibración, presión negativa y cenizas volantes.
En consecuencia, el diseño del revestimiento y el control de partículas pueden ser tan importantes como el material de la cinta transportadora.
Los conductos de procesamiento de cemento generan condiciones de abrasión y acumulación particularmente severas.
Las aplicaciones pueden incluir:
El polvo de cemento puede entrar en la cavidad de la junta de dilatación e interferir con el movimiento si el diseño de protección interno es inadecuado.
Para estas aplicaciones, proporcione las condiciones de las partículas y la velocidad del gas junto con los datos de temperatura y movimiento.
Las plantas siderúrgicas y las instalaciones de hornos industriales pueden exponer las juntas de los conductos rectangulares a altas temperaturas de los gases y al calor radiante.
Las prioridades de diseño típicas incluyen:
Se pueden evaluar tejidos con alto contenido de sílice y materiales aislantes adecuados cuando se requiera protección térmica adicional.
Los ventiladores industriales de gran tamaño suelen conectarse directamente a conductos rectangulares.
En estos lugares, la junta de expansión puede necesitar principalmente gestionar:
Por lo tanto, la construcción del material puede ser muy diferente a la de una junta ubicada directamente en la salida de un horno de alta temperatura.
| Factor de diseño | Junta rectangular de tela | Fuelle metálico rectangular |
|---|---|---|
| Elemento flexible primario | Cinturón de tejido técnico o compuesto | Metal conformado |
| Servicio típico | Grandes conductos de gas de baja presión | Sistemas de conductos metálicos diseñados a medida |
| Grandes dimensiones | Muy práctico | Posible, pero mecánicamente más complejo. |
| Movimiento lateral | Alta flexibilidad | Depende de la configuración del fuelle. |
| Fuerzas de resorte | Generalmente bajo | Más alto y dependiente del diseño |
| Sistema de materiales | Puede combinar capas térmicas y químicas. | A base de aleación metálica |
| Sustitución de elementos flexibles | La correa puede reemplazarse por separado. | El conjunto del fuelle normalmente se reemplaza o se repara. |
No existe un tamaño máximo universal único.
Las juntas de dilatación de tejido son especialmente adecuadas para conductos de grandes dimensiones, ya que el elemento flexible se puede fabricar alrededor del perímetro requerido en lugar de necesitar un fuelle circular de gran tamaño.
Los límites de tamaño prácticos dependen de:
Los conjuntos de gran tamaño pueden diseñarse en secciones transportables cuando las condiciones del lugar así lo requieran.
Los conjuntos rectangulares de gran tamaño pueden ser difíciles de transportar como una sola pieza.
Dependiendo de las dimensiones y los requisitos del proyecto, la estructura metálica puede necesitar ser:
También pueden ser necesarios sistemas de sujeción temporales para el transporte, con el fin de evitar la deformación del marco antes de la instalación.
El método de transporte debe tenerse en cuenta durante la fase de diseño, no una vez finalizada la fabricación.
Los proyectos de reemplazo requieren más información que simplemente el ancho y la altura.
Antes de fabricar un repuesto, recopile lo siguiente:
Si la junta existente falló prematuramente, fotografíe también las zonas dañadas y explique el fallo observado.
Los conductos industriales antiguos no siempre son perfectamente cuadrados.
Los ciclos térmicos prolongados, las tolerancias de fabricación y los movimientos estructurales pueden crear diferencias dimensionales entre lados opuestos.
Para proyectos de reemplazo, mida:
Esto puede revelar distorsiones que no serían visibles a partir de una sola medición nominal de ancho × alto.
Una unión de tejido puede compensar una desalineación específica, pero no se debe esperar automáticamente que absorba errores de fabricación ilimitados.
Un desplazamiento permanente de gran magnitud reduce la capacidad de movimiento disponible para el funcionamiento térmico normal.
Por lo tanto, cualquier desalineación conocida en posición fría debe notificarse antes de la fabricación de la junta de repuesto.
La inspección deberá prestar especial atención a:
Los síntomas típicos de falla incluyen:
Para una revisión de ingeniería precisa, la solicitud de cotización debe contener la siguiente información:
| Ancho del conducto | Ancho real en mm o pulgadas |
| Altura del conducto | Altura real en mm o pulgadas |
| Duración cara a cara | Distancia instalada entre planos de fijación |
| Temperatura de funcionamiento | Temperatura del proceso continuo |
| Temperatura máxima | Valor máximo y duración de la exposición |
| Presión | Presión de funcionamiento y de diseño positiva o negativa |
| Medio de procesamiento | Aire caliente, gases de escape, gases de combustión u otros gases de proceso. |
| Compresión axial | Movimiento requerido hacia la articulación |
| Extensión axial | Movimiento necesario alejándose de la articulación |
| Horizontal Lateral | Movimiento lateral requerido |
| Vertical Lateral | Movimiento vertical requerido |
| Movimiento angular | Rotación obligatoria, si corresponde. |
| Velocidad del gas | Velocidad de flujo a través del conducto |
| Partículas | Polvo, cenizas volantes o sólidos abrasivos |
| Transatlántico | Detalles del revestimiento interno existente o requerido |
| Adjunto | Correa, brida atornillada o conjunto para soldar |
Para una junta rectangular personalizada, un dibujo útil debería mostrar:
Los dibujos CAD son preferibles para ensamblajes complejos, pero un PDF dimensional claro o un boceto de ingeniería también pueden proporcionar información suficiente para una evaluación inicial.
BSTFLEX fabrica productos personalizadosjuntas de dilatación rectangulares de tejidoPara sistemas de conductos industriales que transportan aire caliente, gases de escape, gases de combustión y otros gases de proceso.
Los diseños pueden desarrollarse en función de las dimensiones específicas de los conductos del cliente, la temperatura de funcionamiento, la presión positiva o negativa, el movimiento, la composición química del gas, la velocidad y las condiciones de las partículas.
Las estructuras disponibles pueden combinar fibra de vidrio, tejido recubierto de silicona, materiales a base de PTFE, tejido de sílice, capas aislantes y sistemas de protección internos, según los requisitos de la aplicación.
Para obtener información completa sobre el producto, visite el sitio web.Junta de expansión de tejido no metálico BSTFLEXpágina.
Envíenos sus dimensiones (ancho × alto), longitud entre caras, temperatura normal y máxima, presión, gas de proceso, movimiento axial, movimiento lateral horizontal y vertical, velocidad del gas, condiciones de partículas y planos disponibles.
Solicite un presupuesto para una junta de expansión rectangular de tela.
